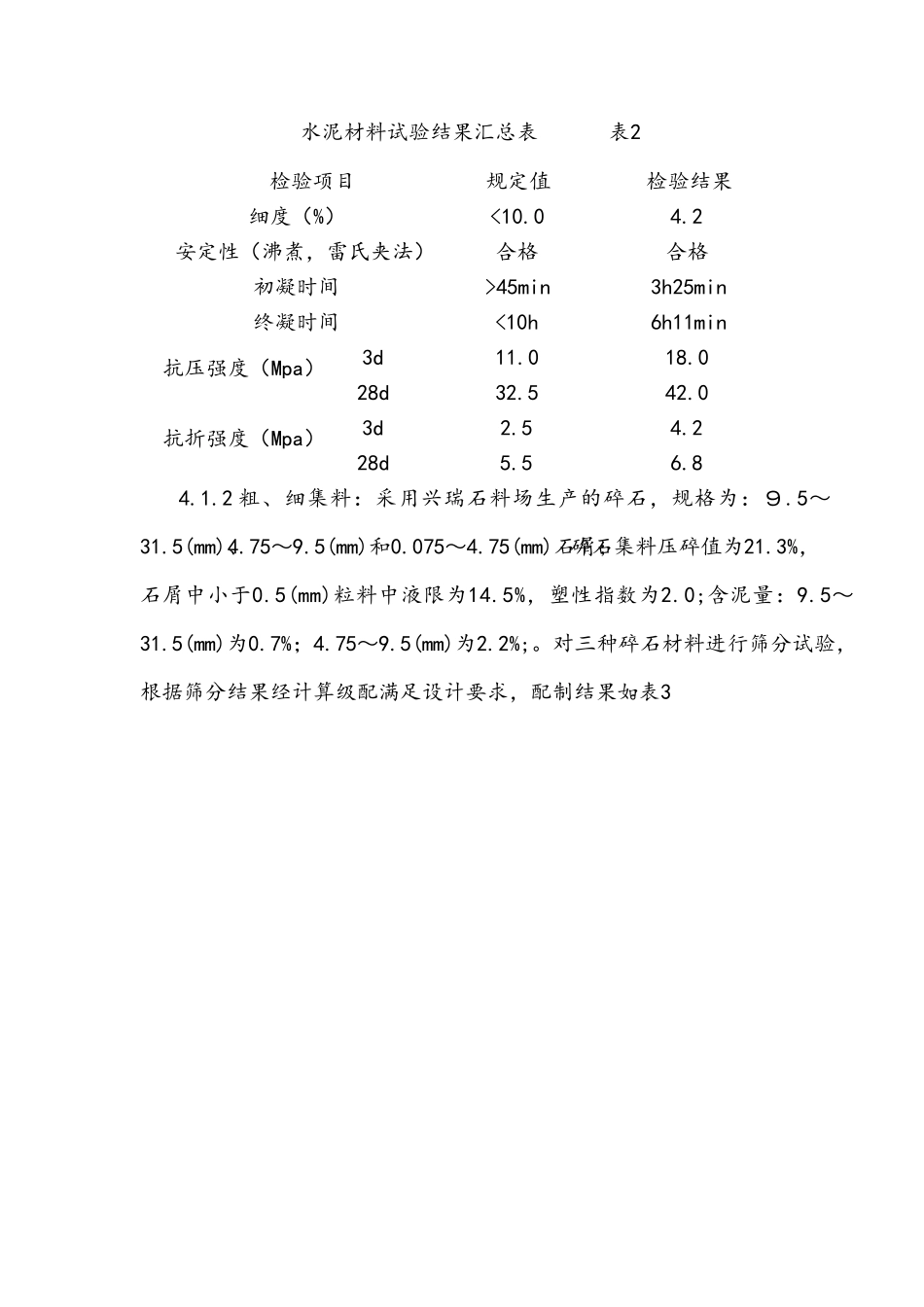

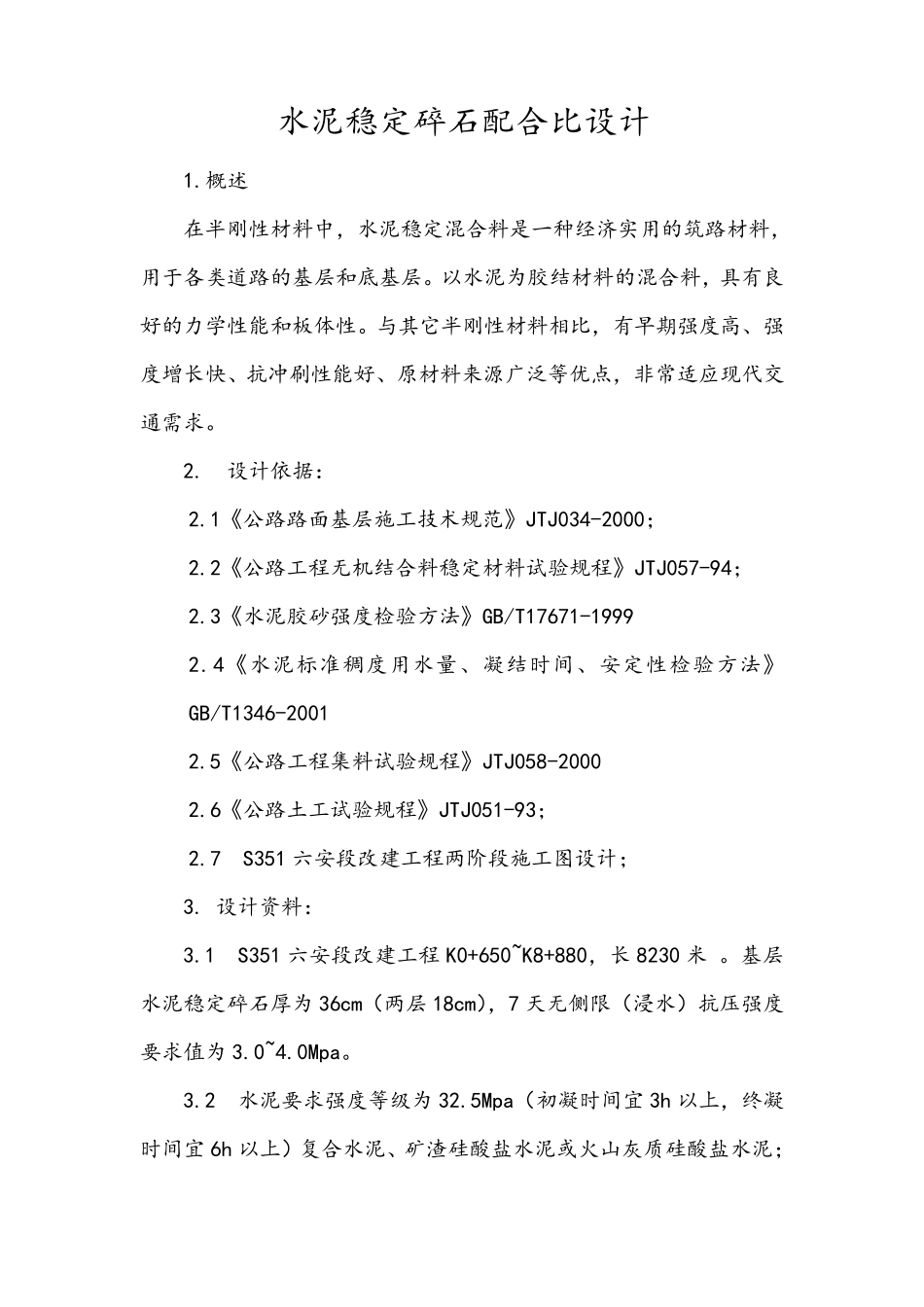

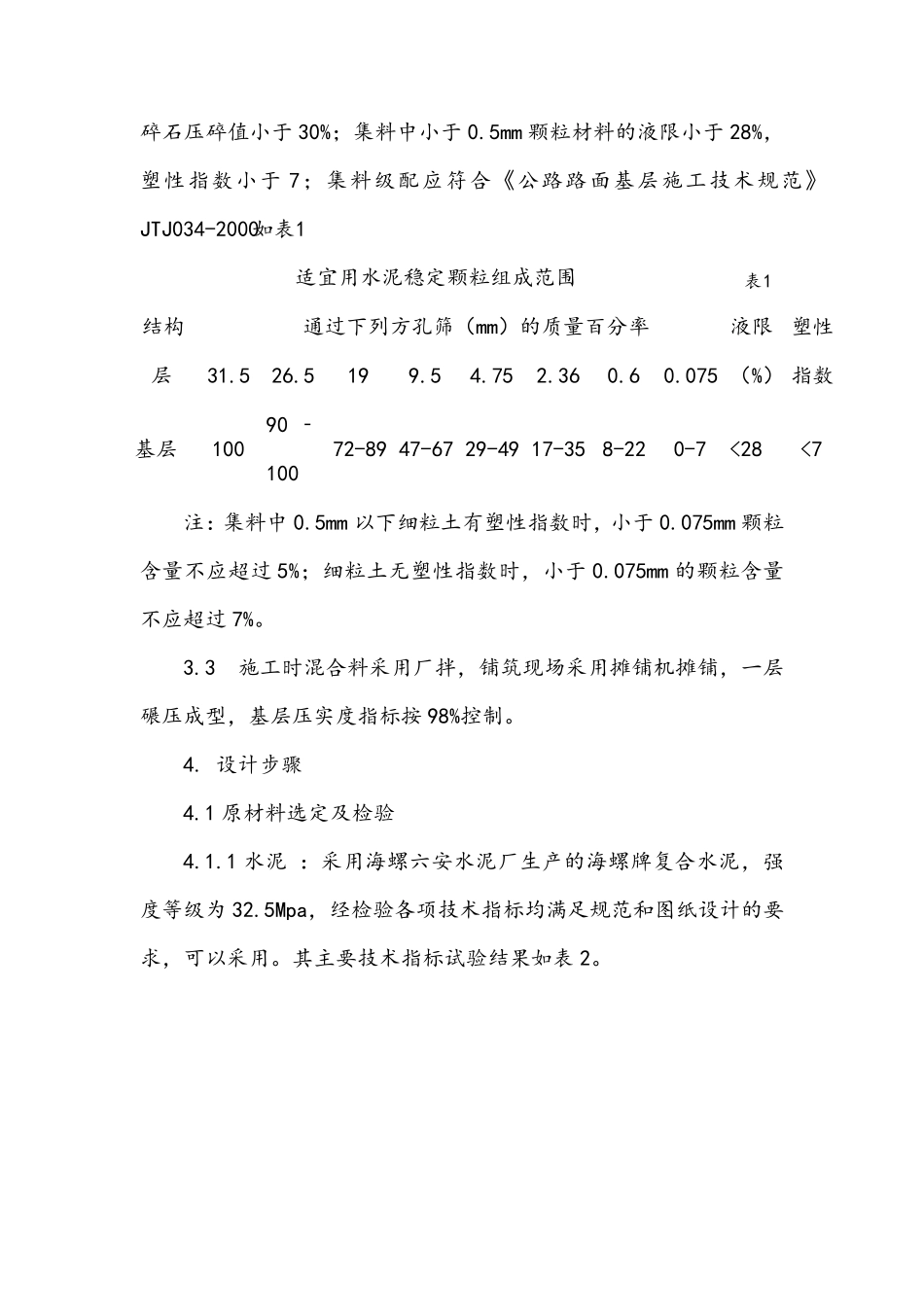

水泥稳定碎石配合比设计1.概述在半刚性材料中,水泥稳定混合料是一种经济实用的筑路材料,用于各类道路的基层和底基层。以水泥为胶结材料的混合料,具有良好的力学性能和板体性。与其它半刚性材料相比,有早期强度高、强度增长快、抗冲刷性能好、原材料来源广泛等优点,非常适应现代交通需求。2.设计依据:2.1《公路路面基层施工技术规范》JTJ034-2000;2.2《公路工程无机结合料稳定材料试验规程》JTJ057-94;2.3《水泥胶砂强度检验方法》GB/T17671-19992.4《水泥标准稠度用水量、凝结时间、安定性检验方法》GB/T1346-20012.5《公路工程集料试验规程》JTJ058-20002.6《公路土工试验规程》JTJ051-93;2.7S351 六安段改建工程两阶段施工图设计;3. 设计资料:3.1S351 六安段改建工程 K0+650~K8+880,长 8230 米 。基层水泥稳定碎石厚为36cm(两层18cm),7 天无侧限(浸水)抗压强度要求值为3.0~4.0Mpa。3.2水泥要求强度等级为32.5Mpa(初凝时间宜 3h 以上,终凝时间宜 6h 以上)复合水泥、矿渣硅酸盐水泥或火山灰质硅酸盐水泥;碎石压碎值小于30%;集料中小于0.5mm 颗粒材料的液限小于28%,塑性指数小于7;集料级配应符合《公路路面基层施工技术规范》JTJ034-2000如表1适宜用水泥稳定颗粒组成范围表1结构层通过下列方孔筛(mm)的质量百分率 液限塑性指数31.526.5199.54.752.360.60.075 (%)基层10090 ‐10072-89 47-67 29-49 17-35 8-220-7<28<7注:集料中0.5mm 以下细粒土有塑性指数时,小于0.075mm 颗粒含量不应超过5%;细粒土无塑性指数时,小于0.075mm 的颗粒含量不应超过7%。3.3施工时混合料采用厂拌,铺筑现场采用摊铺机摊铺,一层碾压成型,基层压实度指标按 98%控制。4. 设计步骤4.1 原材料选定及检验4.1.1 水泥:采用海螺六安水泥厂生产的海螺牌复合水泥,强度等级为 32.5Mpa,经检验各项技术指标均满足规范和图纸设计的要求,可以采用。其主要技术指标试验结果如表2。水泥材料试验结果汇总表 表2检验项目规定值检验结果细度(%)<10.04.2安定性(沸煮,雷氏夹法)合格合格初凝时间>45min3h25min终凝时间<10h6h11min抗压强度(Mpa)3d11.018.028d32.542.0抗折强度(Mpa)3d2.54.228d5.56.84.1.2 粗、细集料:采用兴瑞石料场生产的碎石,规格为:9.5~31.5(mm)、4.75~9.5(mm)和0.075~4.75(mm)石屑;碎石集料压碎值为21.3%,石屑中小于0.5(mm)粒料中液限为14.5%,塑性指数为2.0;含泥量:9.5~31.5(mm)为0...
