水泥稳定级配碎石基层配合比设计

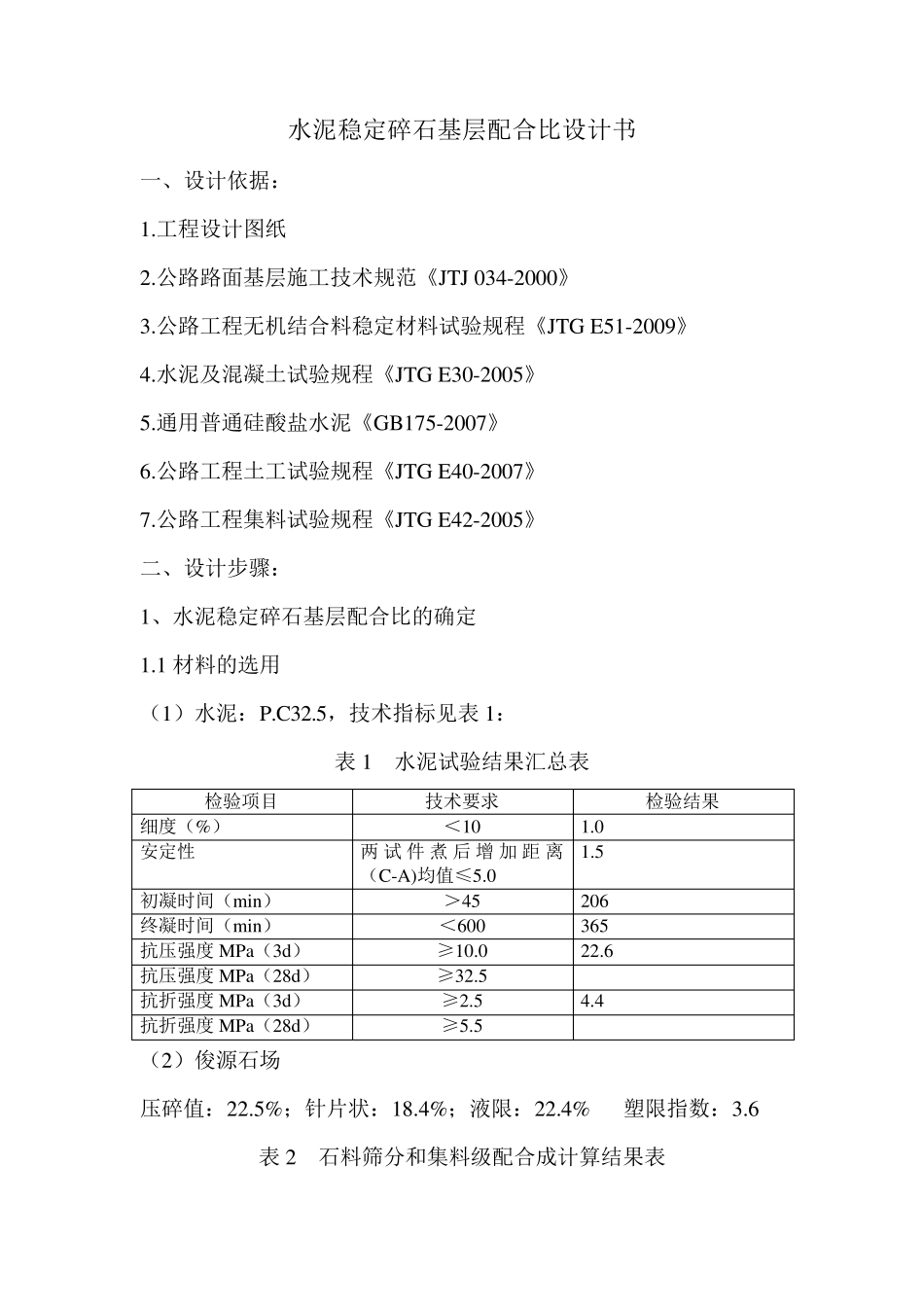

水泥稳定级配碎石基层配合比设计_第1页
1/6

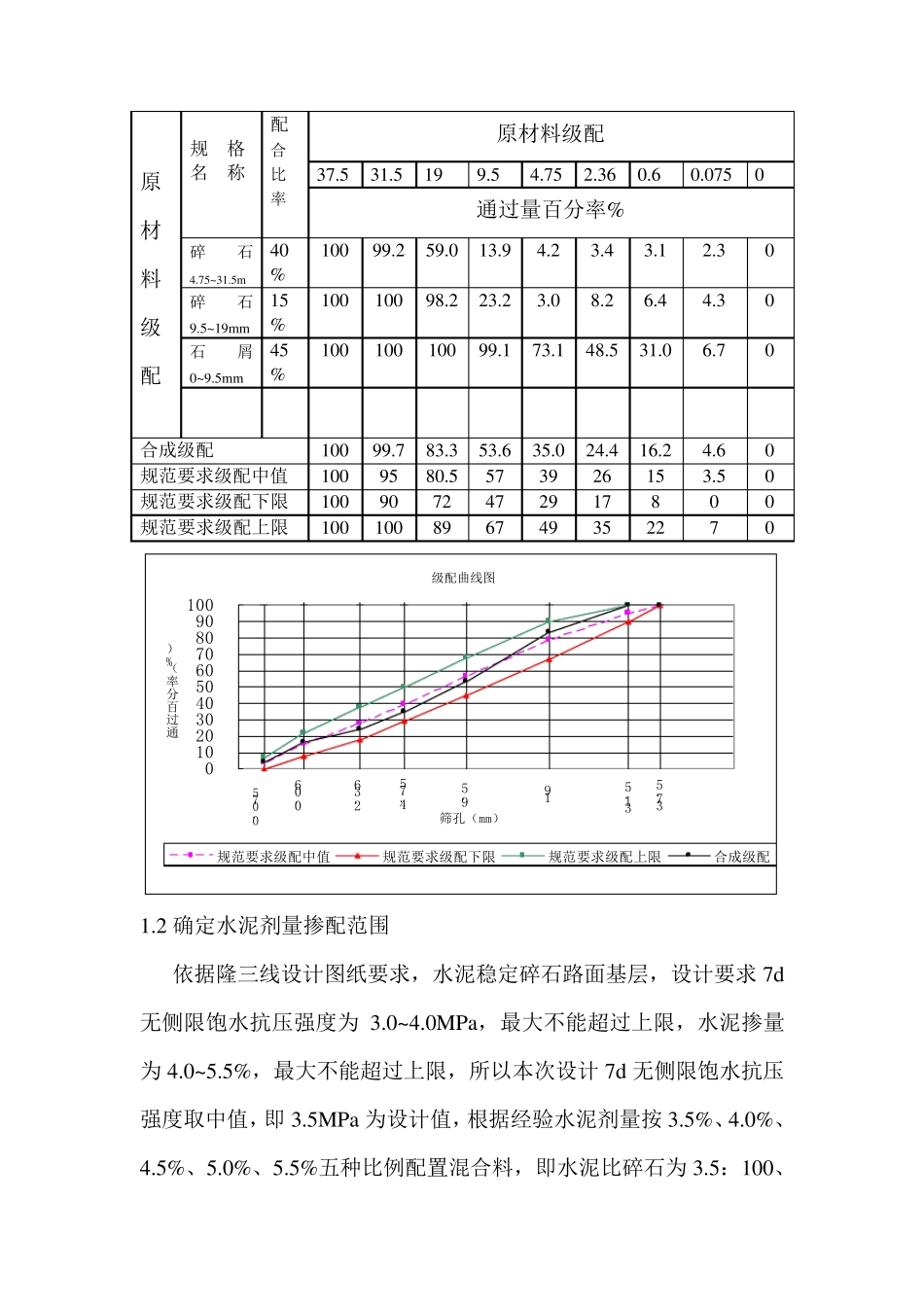

水泥稳定级配碎石基层配合比设计_第2页
2/6

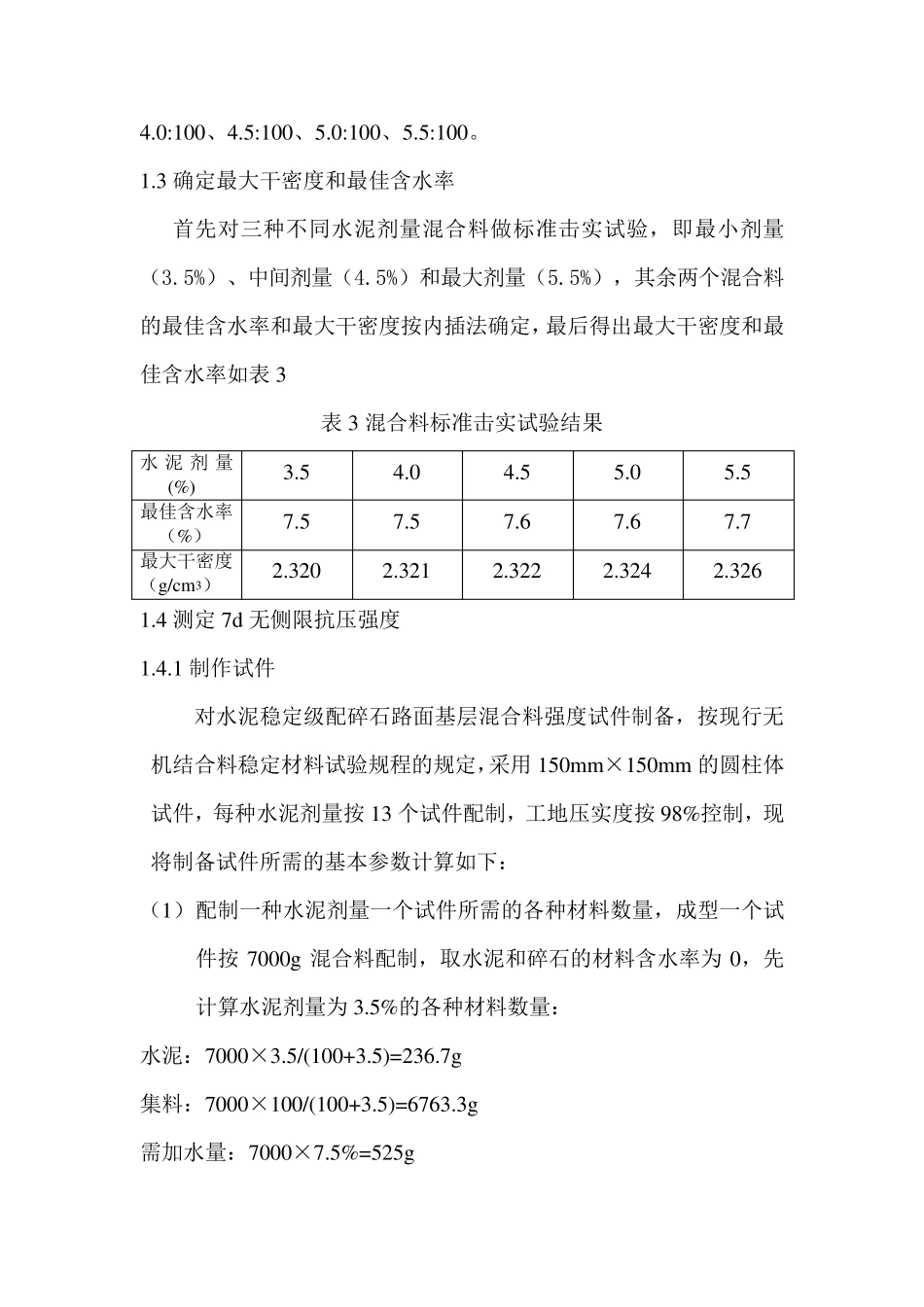

水泥稳定级配碎石基层配合比设计_第3页
3/6
水泥稳定碎石基层配合比设计书 一、设计依据: 1.工程设计图纸 2.公路路面基层施工技术规范《JTJ 034-2000》 3.公路工程无机结合料稳定材料试验规程《JTG E51-2009》 4.水泥及混凝土试验规程《JTG E30-2005》 5.通用普通硅酸盐水泥《GB175-2007》 6.公路工程土工试验规程《JTG E40-2007》 7.公路工程集料试验规程《JTG E42-2005》 二、设计步骤: 1、水泥稳定碎石基层配合比的确定 1.1 材料的选用 (1)水泥:P.C32.5,技术指标见表1: 表1 水泥试验结果汇总表 检验项目 技术要求 检验结果 细度(%) <10 1.0 安定性 两试件煮后增加距离(C-A)均值≤5.0 1.5 初凝时间(min) >45 206 终凝时间(min) <600 365 抗压强度MPa(3d) ≥10.0 22.6 抗压强度MPa(28d) ≥32.5 抗折强度MPa(3d) ≥2.5 4.4 抗折强度MPa(28d) ≥5.5 (2)俊源石场 压碎值:22.5%;针片状:18.4%;液限:22.4% 塑限指数:3.6 表2 石料筛分和集料级配合成计算结果表 原材料级配 规 格 名 称 配 合比率 原材料级配 37.5 31.5 19 9.5 4.75 2.36 0.6 0.075 0 通过量百分率% 碎石4.75~31.5m 40% 100 99.2 59.0 13.9 4.2 3.4 3.1 2.3 0 碎石9.5~19mm 15% 100 100 98.2 23.2 3.0 8.2 6.4 4.3 0 石屑0~9.5mm 45% 100 100 100 99.1 73.1 48.5 31.0 6.7 0 合成级配 100 99.7 83.3 53.6 35.0 24.4 16.2 4.6 0 规范要求级配中值 100 95 80.5 57 39 26 15 3.5 0 规范要求级配下限 100 90 72 47 29 17 8 0 0 规范要求级配上限 100 100 89 67 49 35 22 7 0 级配曲线图0.069.52.364.751931.537.50102030405060708090100筛孔(mm)通过百分率(%)规范要求级配中值规范要求级配下限规范要求级配上限合成级配0.075 1.2 确定水泥剂量掺配范围 依据隆三线设计图纸要求,水泥稳定碎石路面基层,设计要求7d无侧限饱水抗压强度为3.0~4.0MPa,最大不能超过上限,水泥掺量为4.0~5.5%,最大不能超过上限,所以本次设计7d 无侧限饱水抗压强度取中值,即3.5MPa 为设计值,根据经验水泥剂量按3.5%、4.0%、4.5%、5.0%、5.5%五种比例配置混合料,即水泥比碎石为3.5:100、4.0:100、4.5:100、5.0:100、5.5:100。 1.3 确定最大干密度和最佳含水率 首先对三种不同水泥剂量混合料做标准击实试验,即最小剂量(3.5%)、中间剂量(4.5%)和最大剂...
