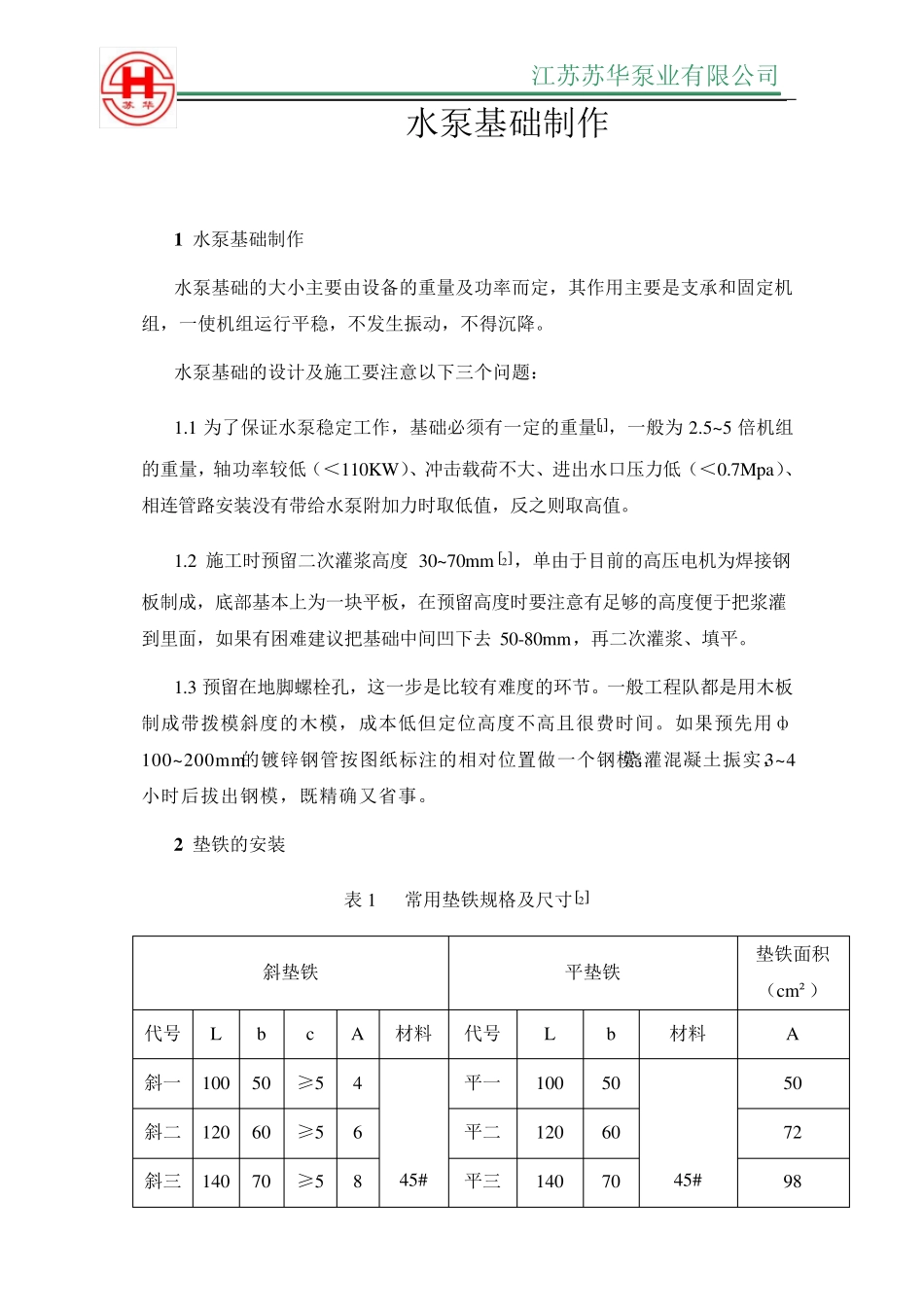

江苏苏华泵业有限公司 水泵基础制作 1 水泵基础制作 水泵基础的大小主要由设备的重量及功率而定，其作用主要是支承和固定机组，一使机组运行平稳，不发生振动，不得沉降。 水泵基础的设计及施工要注意以下三个问题： 1.1 为了保证水泵稳定工作，基础必须有一定的重量1 ，一般为 2.5~5 倍机组的重量，轴功率较低（＜110KW）、冲击载荷不大、进出水口压力低（＜0.7Mpa）、相连管路安装没有带给水泵附加力时取低值，反之则取高值。 1.2 施工时预留二次灌浆高度 30~70mm 2 ，单由于目前的高压电机为焊接钢板制成，底部基本上为一块平板，在预留高度时要注意有足够的高度便于把浆灌到里面，如果有困难建议把基础中间凹下去50-80mm，再二次灌浆、填平。 1.3 预留在地脚螺栓孔，这一步是比较有难度的环节。一般工程队都是用木板制成带拨模斜度的木模，成本低但定位高度不高且很费时间。如果预先用ф100~200mm的镀锌钢管按图纸标注的相对位置做一个钢模，浇灌混凝土振实，3~4小时后拔出钢模，既精确又省事。 2 垫铁的安装 表1 常用垫铁规格及尺寸 2 斜垫铁 平垫铁 垫铁面积（cm²） 代 号 L b c A 材 料 代 号 L b 材 料 A 斜一 100 50 ≥ 5 4 45# 平一 100 50 45# 50 斜二 120 60 ≥ 5 6 平二 120 60 72 斜三 140 70 ≥ 5 8 平三 140 70 98 江苏苏华泵业有限公司 斜四 160 80 ≥5 8 平四 160 80 128 斜五 200 100 ≥5 8 平五 200 100 200 斜垫铁 平垫铁 图 1 注：1.垫铁厚度 h 可根据实际情况而定，底层平垫铁的厚度一般不小于10m m ； 2.表中的斜垫铁可与同号或大一号平垫铁搭配使用； 3.为了防止敲击时出现卷边，应预先将墙面的上下棱边倒角。 按上表及上图选用标准斜垫铁的下底面与平垫铁的上下表面都未进行过加工，但实际安装应用中在收紧地脚螺栓时由于垫铁的表面光洁度不够，机组会因受压下沉0.03-0.2m m，且每组垫铁下沉的距离各不相同，导致精调时联轴器对中困难。针对以上问题，我们采取对垫铁上下表面都进行抛光加工，要求斜（平）垫铁的光洁度为 6.3，此时压下的距离降到了 0.01-0.03m m ，安装效果有了显著的改善。 3 基础的处理及地脚螺栓的安装 按 1 的规定，垫铁预基础的接触面积应达到 50%，在实际操作中是按机械加工中打红丹研刮平板的方法。若用打磨机进行打平，接触面的平整度会大大提高。 在...
