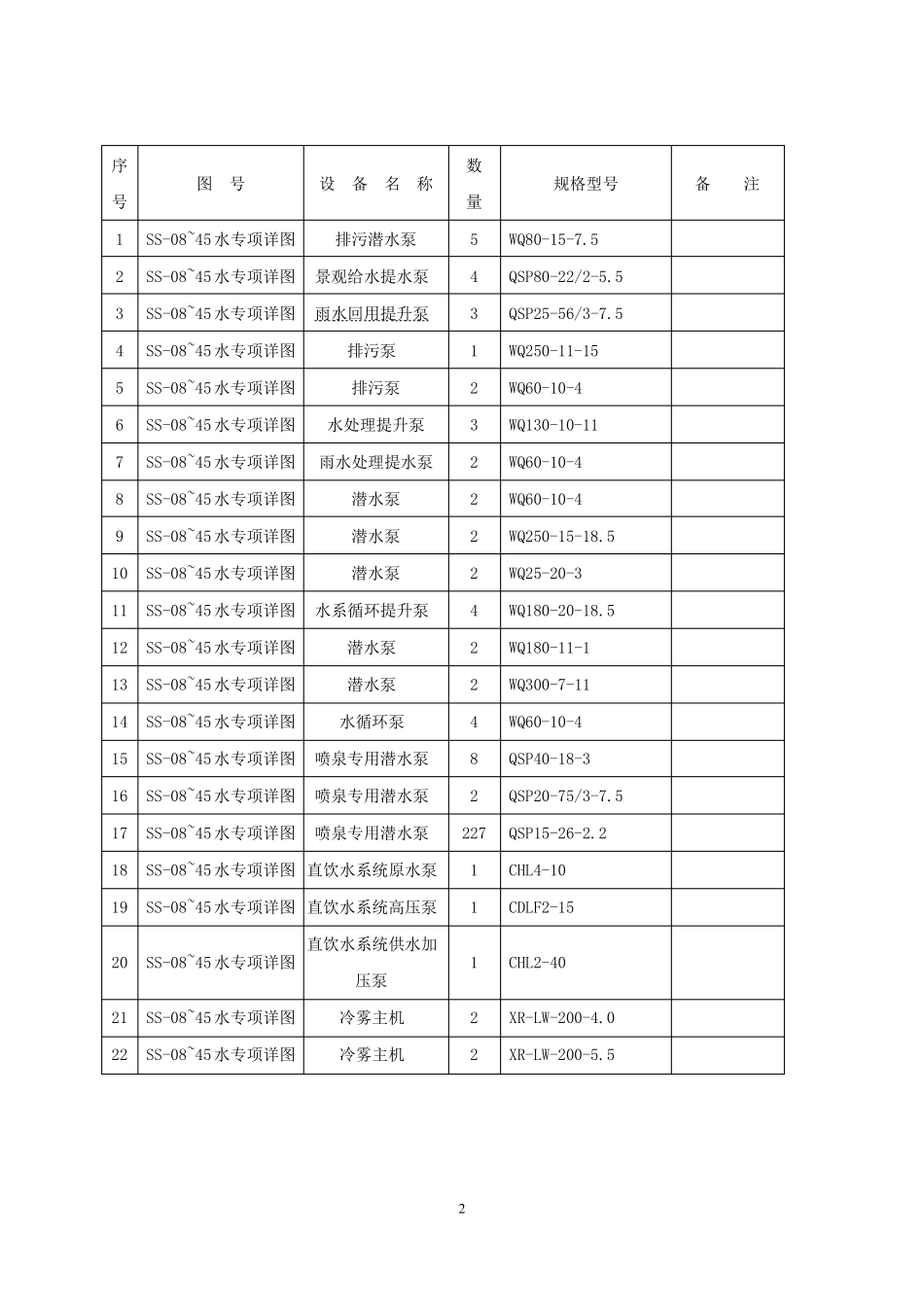

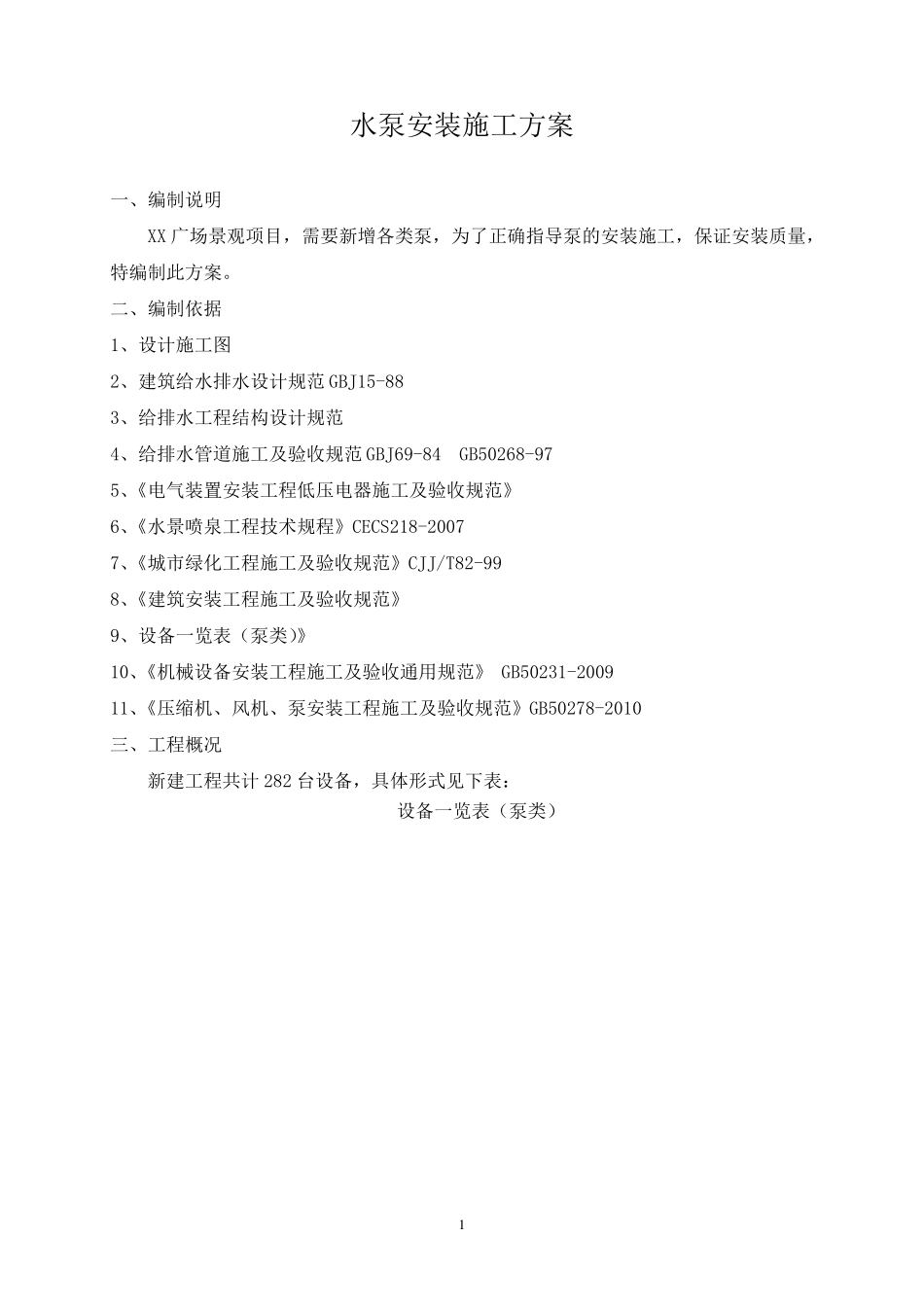

1 水泵安装施工方案 一、编制说明 XX 广场景观项目，需要新增各类泵，为了正确指导泵的安装施工，保证安装质量，特编制此方案。 二、编制依据 1、设计施工图 2、建筑给水排水设计规范 GBJ15-88 3、给排水工程结构设计规范 4、给排水管道施工及验收规范 GBJ69-84 GB50268-97 5、《电气装置安装工程低压电器施工及验收规范》 6、《水景喷泉工程技术规程》CECS218-2007 7、《城市绿化工程施工及验收规范》CJJ/T82-99 8、《建筑安装工程施工及验收规范》 9、设备一览表（泵类）》 10、《机械设备安装工程施工及验收通用规范》 GB50231-2009 11、《压缩机、风机、泵安装工程施工及验收规范》GB50278-2010 三、工程概况 新建工程共计 282 台设备，具体形式见下表： 设备一览表（泵类） 2 序号 图 号 设 备 名 称 数 量 规格型号 备 注 1 SS-08~45水专项详图 排污潜水泵 5 WQ80-15-7.5 2 SS-08~45水专项详图 景观给水提水泵 4 QSP80-22/2-5.5 3 SS-08~45水专项详图 雨水回用提升泵 3 QSP25-56/3-7.5 4 SS-08~45水专项详图 排污泵 1 WQ250-11-15 5 SS-08~45水专项详图 排污泵 2 WQ60-10-4 6 SS-08~45水专项详图 水处理提升泵 3 WQ130-10-11 7 SS-08~45水专项详图 雨水处理提水泵 2 WQ60-10-4 8 SS-08~45水专项详图 潜水泵 2 WQ60-10-4 9 SS-08~45水专项详图 潜水泵 2 WQ250-15-18.5 10 SS-08~45水专项详图 潜水泵 2 WQ25-20-3 11 SS-08~45水专项详图 水系循环提升泵 4 WQ180-20-18.5 12 SS-08~45水专项详图 潜水泵 2 WQ180-11-1 13 SS-08~45水专项详图 潜水泵 2 WQ300-7-11 14 SS-08~45水专项详图 水循环泵 4 WQ60-10-4 15 SS-08~45水专项详图 喷泉专用潜水泵 8 QSP40-18-3 16 SS-08~45水专项详图 喷泉专用潜水泵 2 QSP20-75/3-7.5 17 SS-08~45水专项详图 喷泉专用潜水泵 227 QSP15-26-2.2 18 SS-08~45水专项详图 直饮水系统原水泵 1 CHL4-10 19 SS-08~45水专项详图 直饮水系统高压泵 1 CDLF2-15 20 SS-08~45水专项详图 直饮水系统供水加压泵 1 CHL2-40 21 SS-08~45水专项详图 冷雾主机 2 XR-LW-200-4.0 22 SS-08~45水专项详图 冷雾主机 2 XR-LW-200-5.5 3 四、施工准备 1、施工技术准备 (1) 泵安装前应具备下列技术资料: 泵的出厂合格证明书; 制造厂提供的有关重要零件和部件的制造、装配...
