水泵汽蚀余量

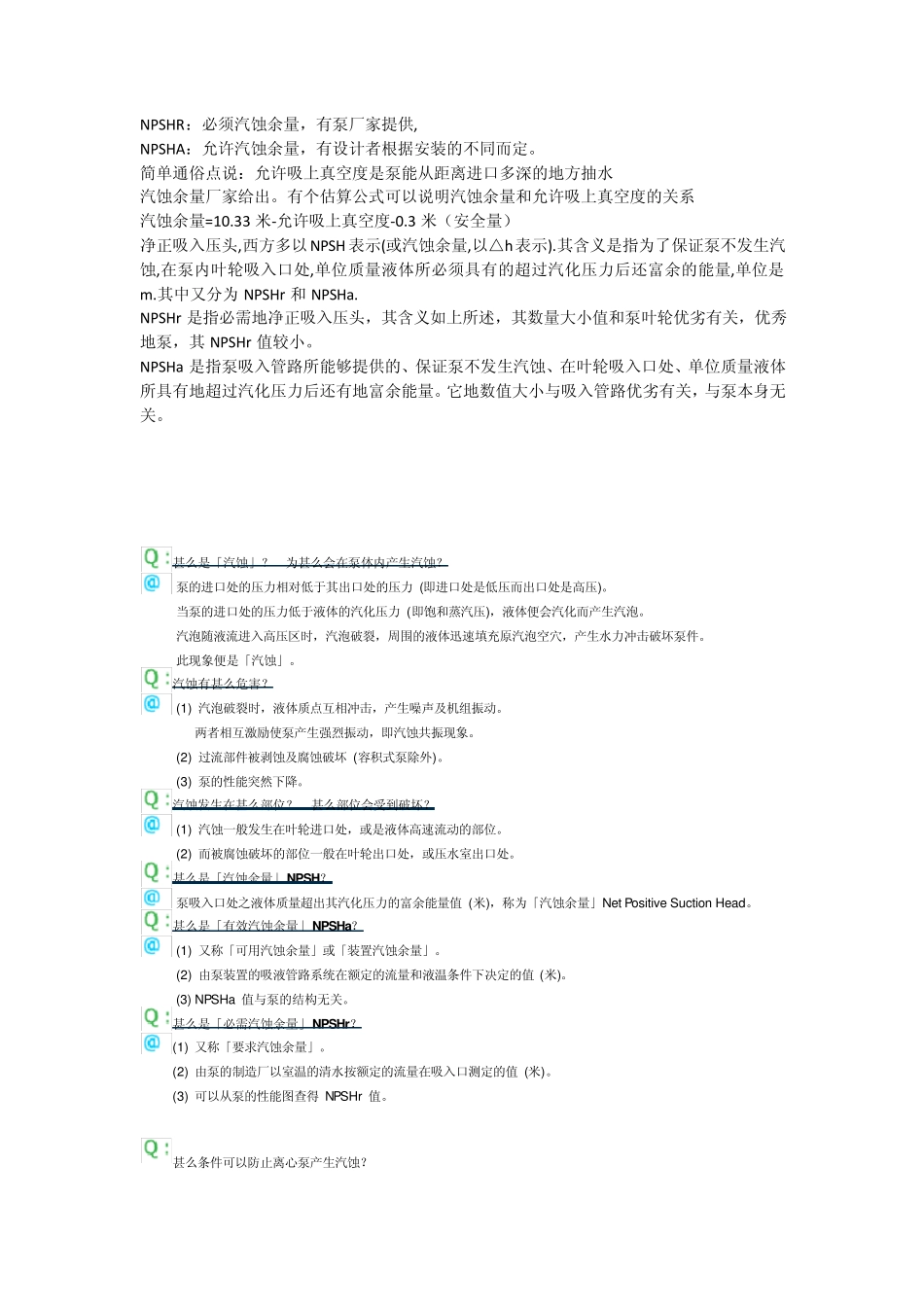

水泵汽蚀余量_第1页
1/12

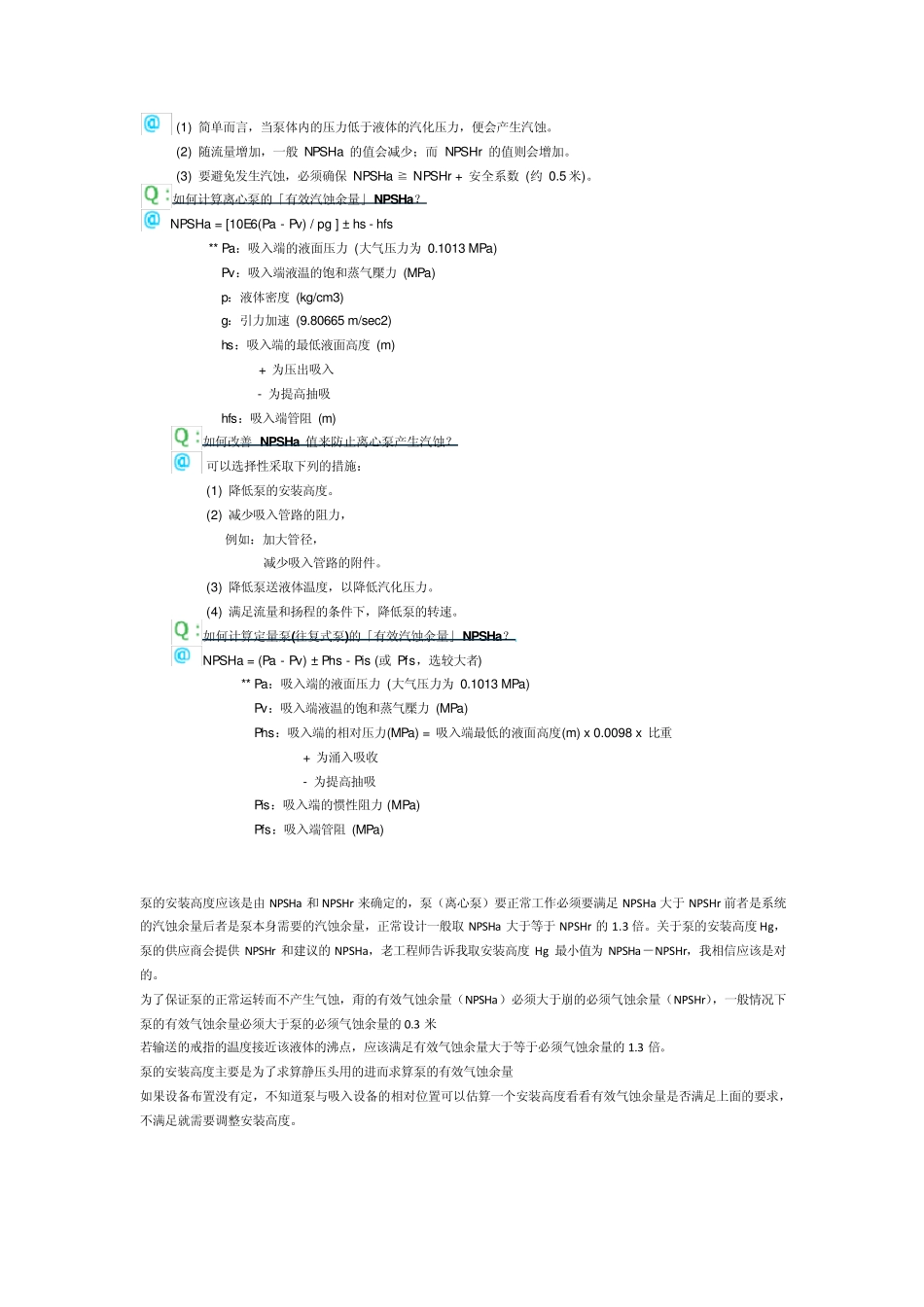

水泵汽蚀余量_第2页
2/12
水泵汽蚀余量_第3页
3/12
NPSHR:必须汽蚀余量,有泵厂家提供, NPSHA:允许汽蚀余量,有设计者根据安装的不同而定。 简单通俗点说:允许吸上真空度是泵能从距离进口多深的地方抽水 汽蚀余量厂家给出。有个估算公式可以说明汽蚀余量和允许吸上真空度的关系 汽蚀余量=10.33 米-允许吸上真空度-0.3 米(安全量) 净正吸入压头,西方多以NPSH 表示(或汽蚀余量,以△h表示).其含义是指为了保证泵不发生汽蚀,在泵内叶轮吸入口处,单位质量液体所必须具有的超过汽化压力后还富余的能量,单位是m.其中又分为 NPSHr和NPSHa. NPSHr是指必需地净正吸入压头,其含义如上所述,其数量大小值和泵叶轮优劣有关,优秀地泵,其 NPSHr值较小。 NPSHa 是指泵吸入管路所能够提供的、保证泵不发生汽蚀、在叶轮吸入口处、单位质量液体所具有地超过汽化压力后还有地富余能量。它地数值大小与吸入管路优劣有关,与泵本身无关。 甚么是「汽蚀」? 为甚么会在泵体内产生汽蚀? 泵的进口处的压力相对低于其出口处的压力 (即进口处是低压而出口处是高压)。 当泵的进口处的压力低于液体的汽化压力 (即饱和蒸汽压),液体便会汽化而产生汽泡。 汽泡随液流进入高压区时,汽泡破裂,周围的液体迅速填充原汽泡空穴,产生水力冲击破坏泵件。 此现象便是「汽蚀」。 汽蚀有甚么危害? (1) 汽泡破裂时,液体质点互相冲击,产生噪声及机组振动。 两者相互激励使泵产生强烈振动,即汽蚀共振现象。 (2) 过流部件被剥蚀及腐蚀破坏 (容积式泵除外)。 (3) 泵的性能突然下降。 汽蚀发生在甚么部位? 甚么部位会受到破坏? (1) 汽蚀一般发生在叶轮进口处,或是液体高速流动的部位。 (2) 而被腐蚀破坏的部位一般在叶轮出口处,或压水室出口处。 甚么是「汽蚀余量」NPSH? 泵吸入口处之液体质量超出其汽化压力的富余能量值 (米),称为「汽蚀余量」Net Positive Suction Head。 甚么是「有效汽蚀余量」NPSHa? (1) 又称「可用汽蚀余量」或「装置汽蚀余量」。 (2) 由泵装置的吸液管路系统在额定的流量和液温条件下决定的值 (米)。 (3) NPSHa 值与泵的结构无关。 甚么是「必需汽蚀余量」NPSHr? (1) 又称「要求汽蚀余量」。 (2) 由泵的制造厂以室温的清水按额定的流量在吸入口测定的值 (米)。 (3) 可以从泵的性能图查得 NPSHr 值。 甚么条件可以防止离心泵产生汽蚀? (1) 简单而言,当泵体内的压力低于液体的汽化压力,便会产生汽蚀。 (2) 随流量增加,一般 NPS...
