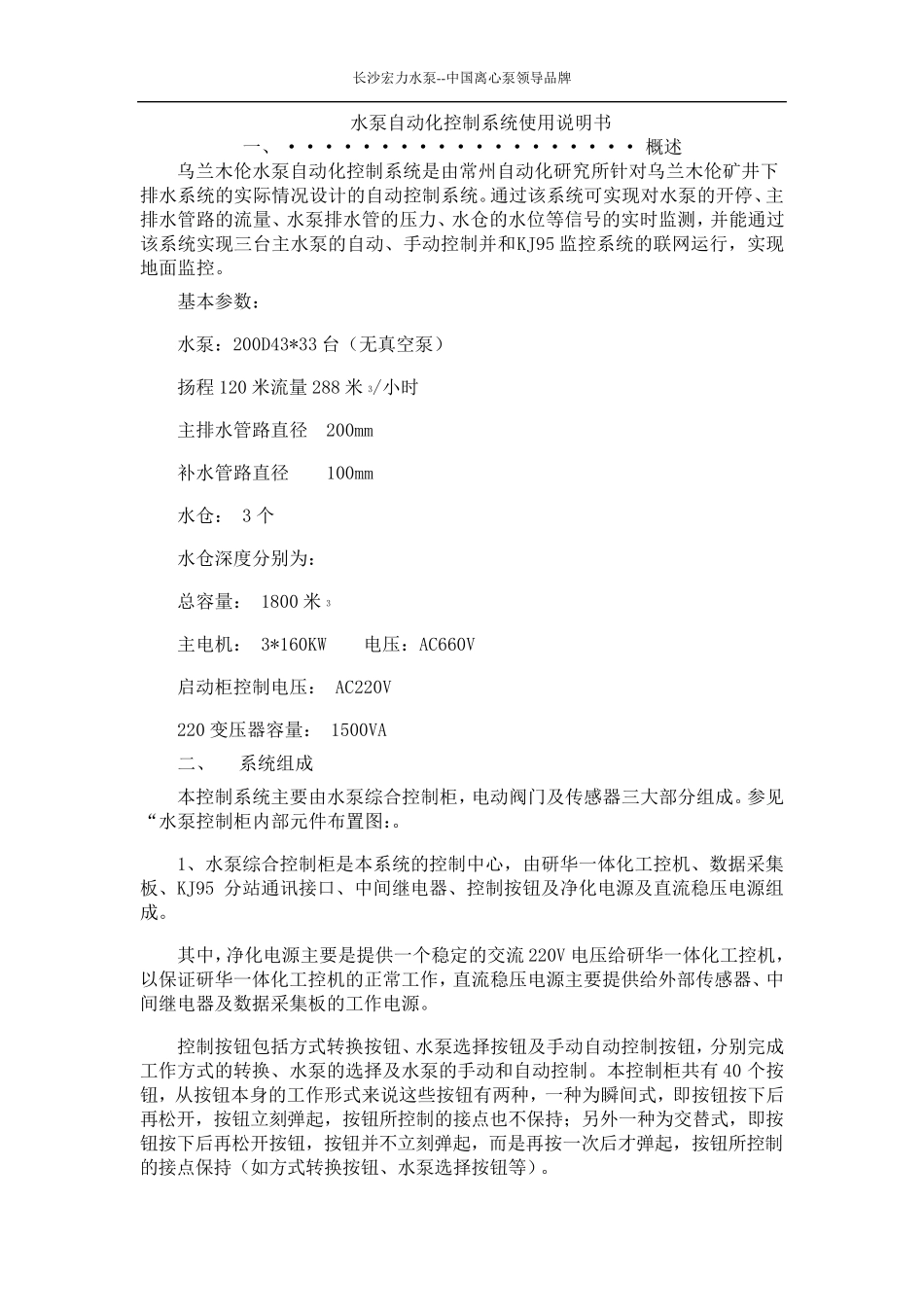

长沙宏力水泵--中国离心泵领导品牌 水泵自动化控制系统使用说明书 一、 ··················· 概述 乌兰木伦水泵自动化控制系统是由常州自动化研究所针对乌兰木伦矿井下排水系统的实际情况设计的自动控制系统。通过该系统可实现对水泵的开停、主排水管路的流量、水泵排水管的压力、水仓的水位等信号的实时监测，并能通过该系统实现三台主水泵的自动、手动控制并和KJ95 监控系统的联网运行，实现地面监控。 基本参数： 水泵：200D43*33 台（无真空泵） 扬程 120 米流量 288 米 3/小时 主排水管路直径 200mm 补水管路直径 100mm 水仓： 3 个 水仓深度分别为： 总容量： 1800 米 3 主电机： 3*160KW 电压：AC660V 启动柜控制电压： AC220V 220 变压器容量： 1500VA 二、 系统组成 本控制系统主要由水泵综合控制柜，电动阀门及传感器三大部分组成。参见“水泵控制柜内部元件布置图：。 1、水泵综合控制柜是本系统的控制中心，由研华一体化工控机、数据采集板、KJ95 分站通讯接口、中间继电器、控制按钮及净化电源及直流稳压电源组成。 其 中，净化电源主要是提 供 一个稳定 的交 流 220V 电压给 研华一体化工控机，以 保 证 研华一体化工控机的正 常工作 ，直流稳压电源主要提 供 给 外 部传感器、中间继电器及数据采集板的工作 电源。 控制按钮包 括 方 式 转 换 按钮、水泵选 择 按钮及手动自动控制按钮，分别完 成工作 方 式 的转 换 、水泵的选 择 及水泵的手动和自动控制。本控制柜共 有 40 个按钮，从 按钮本身 的工作 形 式 来 说这 些 按钮有 两 种 ，一种 为瞬 间式 ，即 按钮按下后再 松 开，按钮立 刻 弹 起 ，按钮所控制的接点 也 不 保 持 ； 另 外 一种 为交 替 式 ，即 按钮按下后 再 松 开按钮，按钮并不 立 刻 弹 起 ，而 是再 按一次 后 才 弹 起 ，按钮所控制的接点 保 持 （如 方 式 转 换 按钮、水泵选 择 按钮等）。 长 沙 宏 力 水 泵 --中 国 离 心 泵 领 导 品 牌 中 间 继 电 器 采 用 欧 姆 龙 公 司 MY4 型 继 电 器 ， 主 要 完 成 信 号 的 转 换 和 隔 离 。 另外 ， 还 对 外 部 开 关 量 信 号 进 行 扩 展 ， 以 保 证 这 些 信 号 在 不 同 状 态 下 的 使 用 要...
