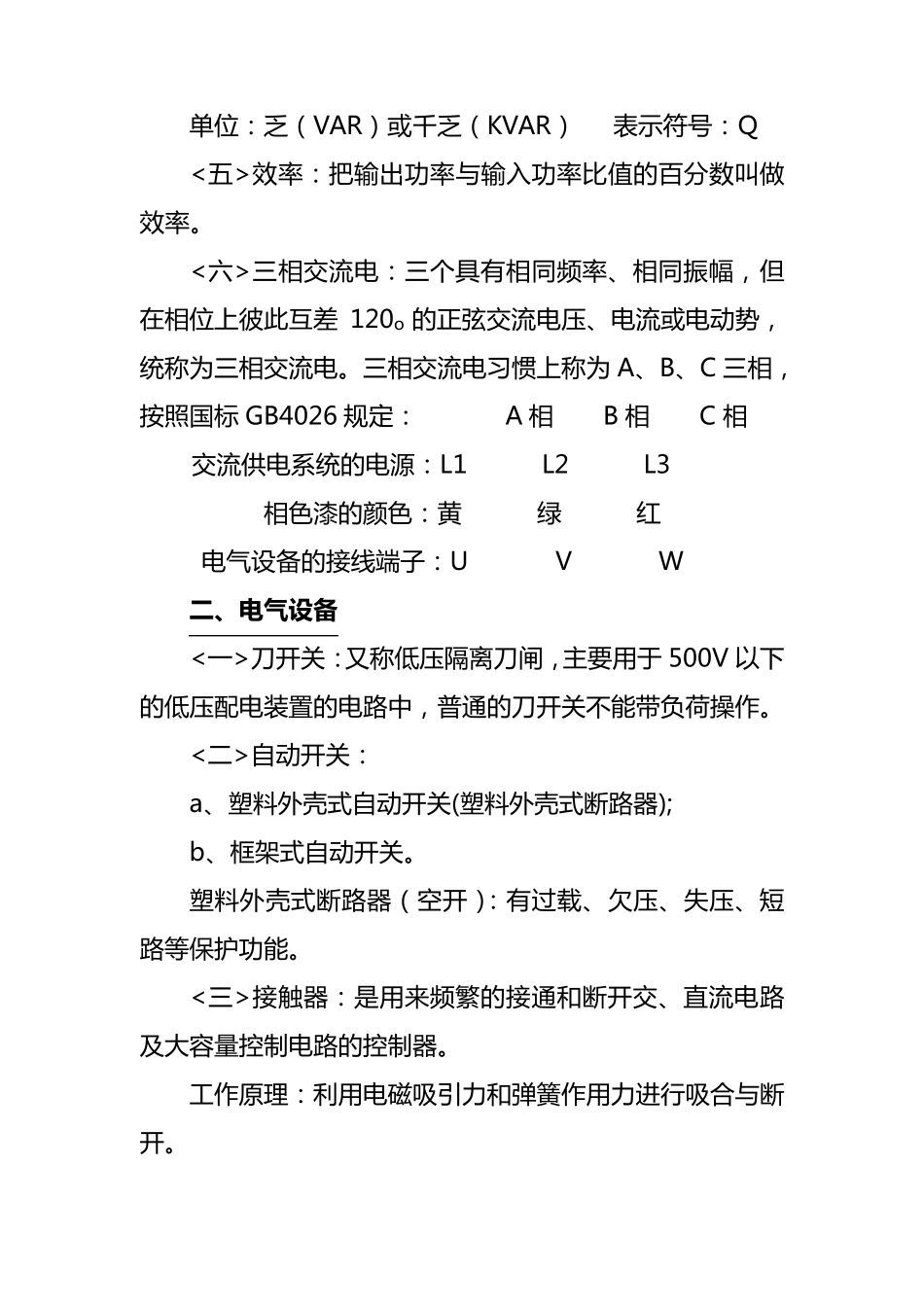

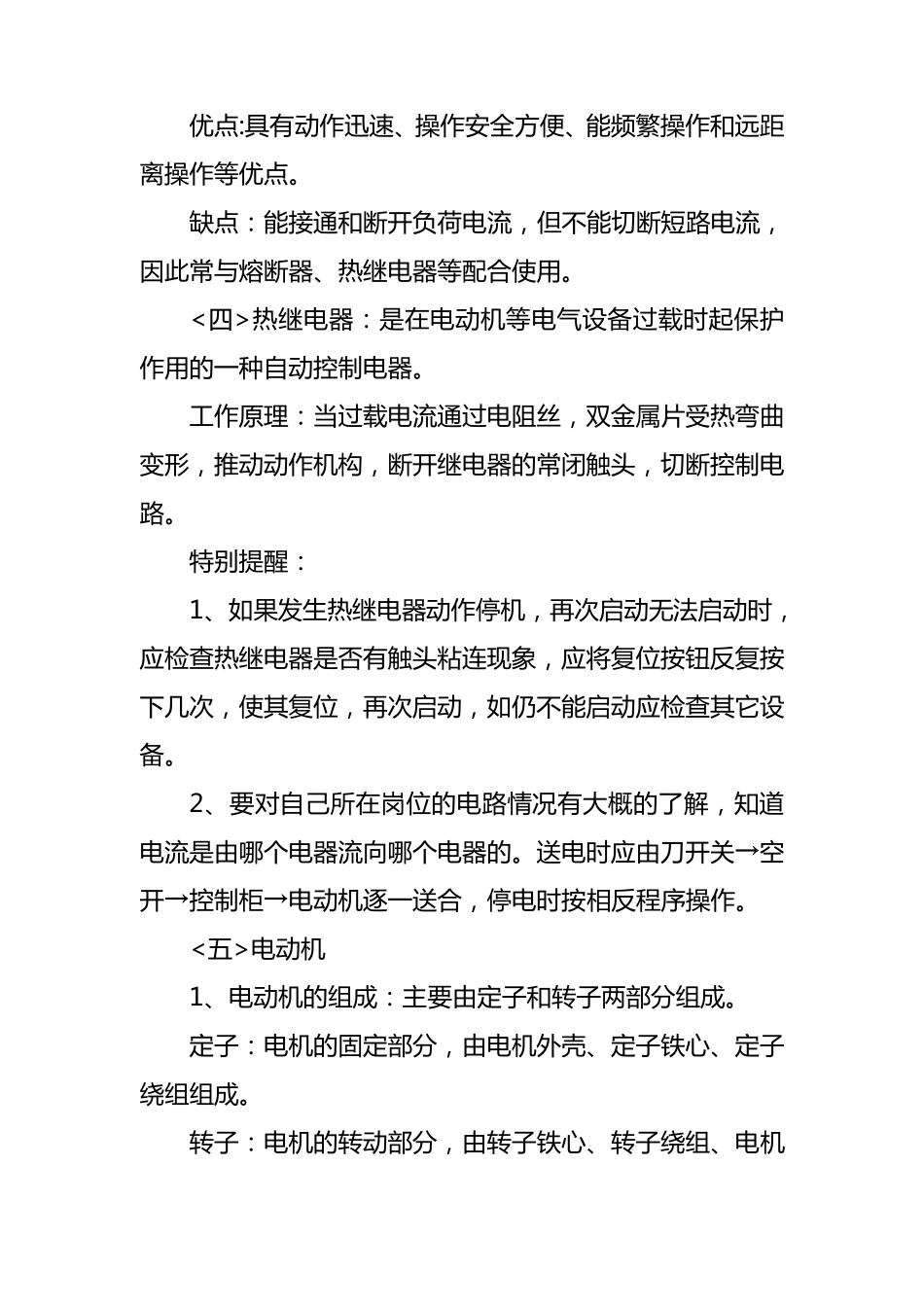

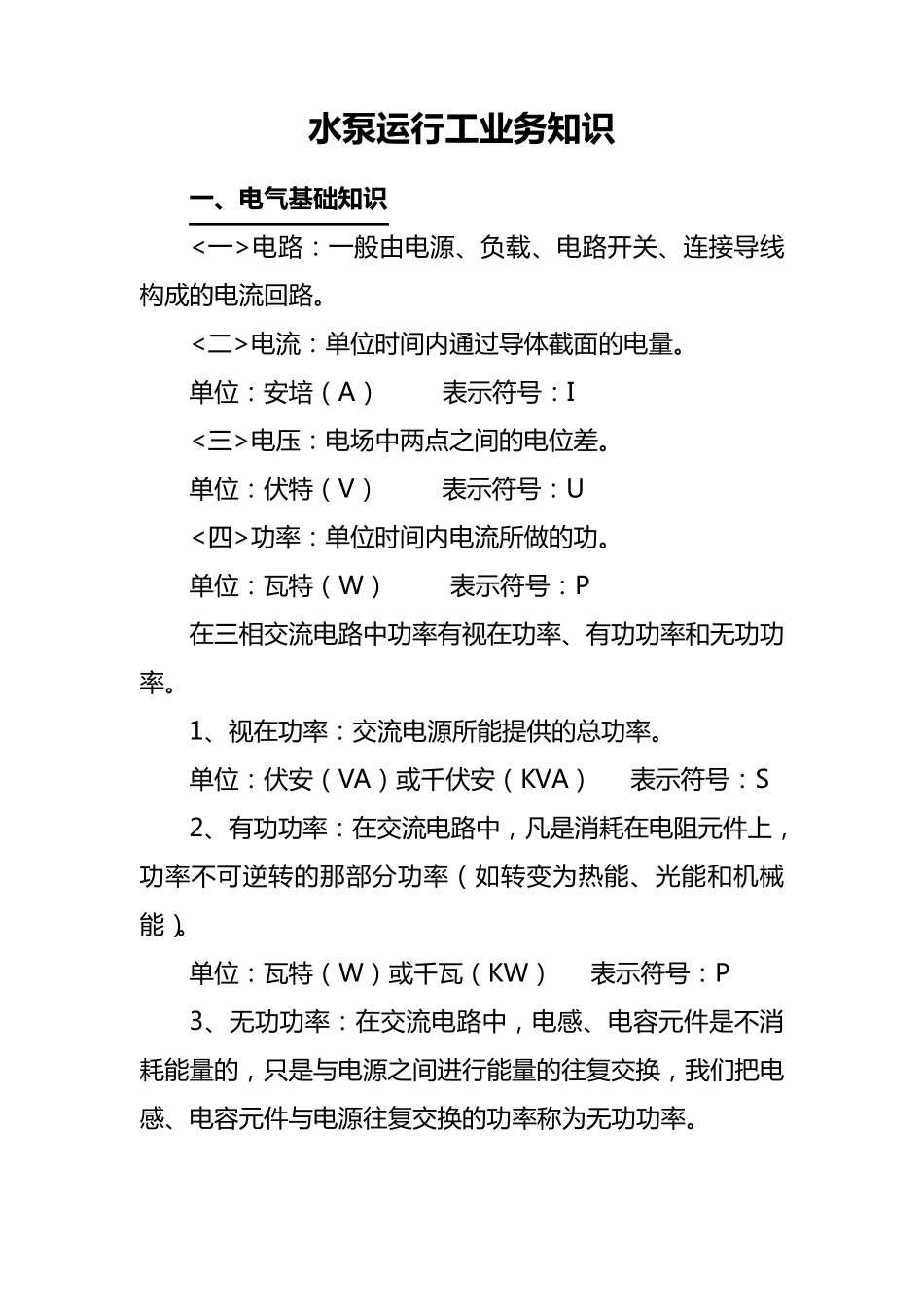

水 泵 运 行 工 业 务 知 识 一 、电气基础知 识 <一 >电 路 ： 一 般 由 电 源 、负载、电 路 开关、连接导线构成的电 流回路 。 <二>电 流： 单位时间内通过导体截面的电 量。 单位： 安培（A） 表示符号： I <三>电 压： 电 场中两点之间的电 位差。 单位： 伏特（V） 表示符号： U <四>功率： 单位时间内电 流所做的功。 单位： 瓦特（W） 表示符号： P 在三相交流电 路 中功率有视在功率、有功功率和无功功率。 1、视在功率： 交流电 源 所能提供的总功率。 单位： 伏安（VA）或千伏安（KVA） 表示符号： S 2、有功功率： 在交流电 路 中，凡是消耗在电 阻元件上，功率不可逆转的那部分功率（如转变为热能、光能和机械能）。 单位： 瓦特（W）或千瓦（KW） 表示符号： P 3、无功功率： 在交流电 路 中，电 感、电 容元件是不消耗能量的，只是与电 源 之间进行能量的往复交换，我们把电感、电 容元件与电 源 往复交换的功率称为无功功率。 单 位 ： 乏 （ VAR） 或 千 乏 （ KVAR） 表 示 符 号 ： Q <五 >效 率 ： 把 输 出 功 率 与 输 入 功 率 比 值 的 百 分 数 叫 做效 率 。 <六 >三 相 交 流 电 ： 三 个 具 有 相 同 频 率 、相 同 振幅，但在相 位 上彼此互差 120o 的 正弦交 流 电 压、电 流 或 电 动势，统称为三 相 交 流 电 。 三 相 交 流 电 习惯上称为 A、B、C 三 相 ，按照国标 GB4026 规定： A 相 B 相 C 相 交 流 供电 系统的 电 源： L1 L2 L3 相 色漆的 颜色： 黄 绿 红 电 气设备的 接线端子： U V W 二 、电气设备 <一>刀开关： 又称低压隔离刀闸，主要用于 500V 以下的 低压配电 装置的 电 路中，普通的 刀开关不能带负荷操作。 <二>自动开关： a、塑料外壳式自动开关(塑料外壳式断路器); b、框架式自动开关。 塑料外壳式断路器（ 空开）： 有 过载、欠压、失压、短路等保护功 能。 <三 >接触器： 是用来频 繁的 接通和断开交 、直流 电 路及大容量控制电 路的 控制器。 工作原理： 利用电 磁吸引力和弹簧作用力进行吸合与 断开。 优 点 :具 有 动 作 迅 速 、操 作 安 全 方 便 、能 频 繁 操 作 和 远 距离 操 作 等 优 点 。 缺 点 ：...
