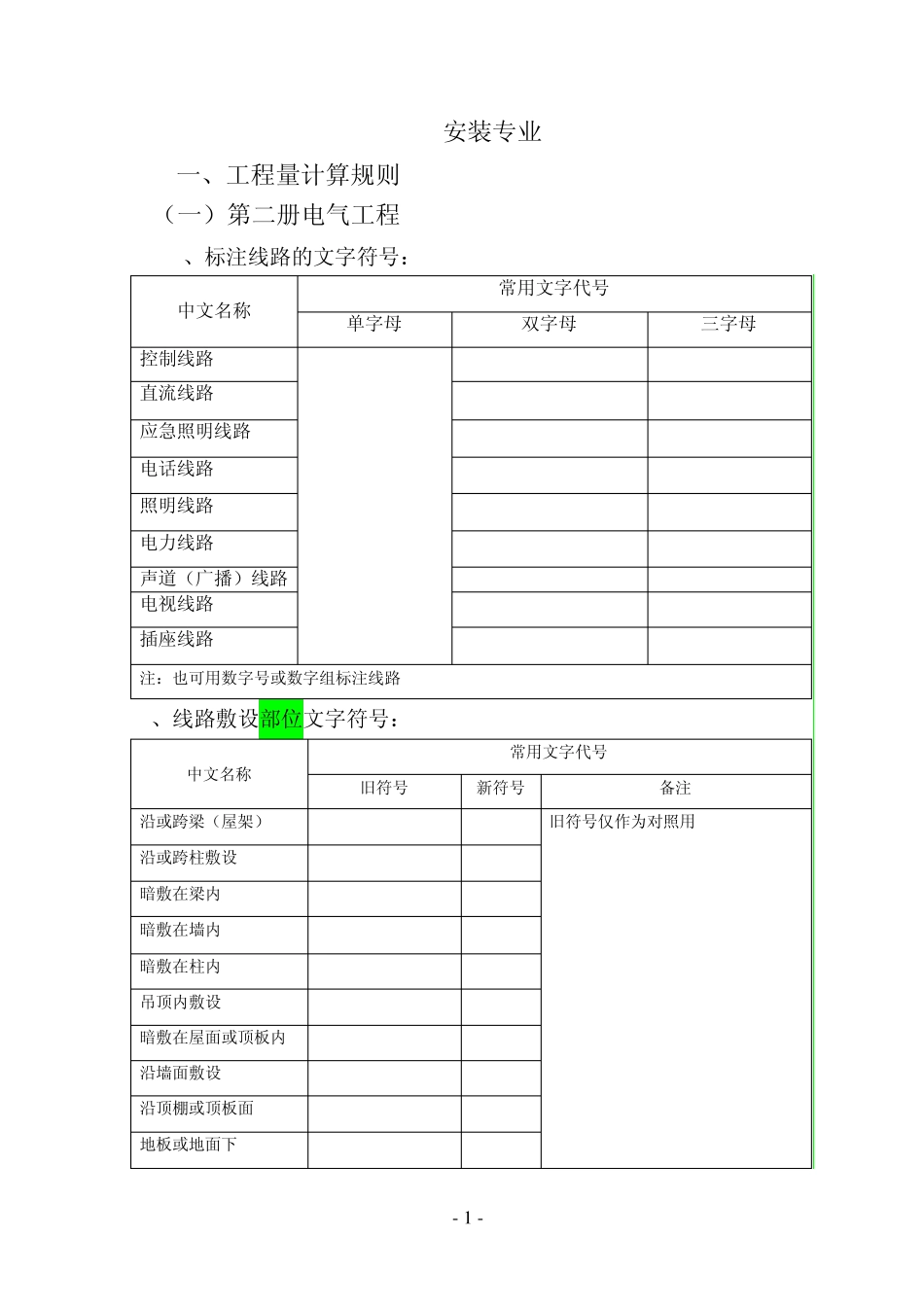

- 1 - 安装专业 一、工程量计算规则 （一）第二册电气工程 1、标注线路的文字符号： 中文名称 常用文字代号 单字母 双字母 三字母 控制线路 W WC 直流线路 WD 应急照明线路 WE WEL 电话线路 WF 照明线路 WL 电力线路 WP 声道（广播）线路 WS 电视线路 WV 插座线路 WX 注：也可用数字号或数字组标注线路 2、线路敷设部位文字符号： 中文名称 常用文字代号 旧符号 新符号 备注 沿或跨梁（屋架） L AB 旧符号仅作为对照用 沿或跨柱敷设 Z AC 暗敷在梁内 BC 暗敷在墙内 WC 暗敷在柱内 CLC 吊顶内敷设 R SCE 暗敷在屋面或顶板内 CC 沿墙面敷设 Q WS 沿顶棚或顶板面 P CE 地板或地面下 D FC - 2 - 3、线路敷设方式文字符号： 中文名称 常用文字代号 旧符号 新符号 备注 暗敷 A C 明敷 M E 金属线槽 MR 塑料线槽 PR 电缆桥架 CT 电缆沟 TC 焊接钢管 GC SC 水煤气管 G G 电线管 DG MT 金属软管 CP 硬塑料管 SG PC 阻燃半硬聚氯乙烯管 FPC 聚氯乙烯波纹电线管 KPC 铝皮线卡 QD AL 塑料线卡 PL（含尼龙线卡） 瓷绝缘子 CP K 钢索敷设 S M 直接埋设 DB 混凝土排管 CE 4、照明灯具安装方式文字符号： 中文名称 常用文字代号 旧符号 新符号 备注 线吊式 X SW 旧符号仅作为对照用 链吊式 L CS 管吊式 G DS 壁装式 W 吸顶式 C 高度处绘线 嵌入式 R 也适用暗装配电箱 顶棚内安装 CR 墙壁内安装 WR 支架上安装 S 柱上安装 CL 座装 HM - 3 - 5、电机定额分类：3t以下为小型、5-30t为中型、30t以上为大型 定额分类 小型电机 中型电机 电机质量（t/台以下） 0.1 0.2 0.5 0.8 1.2 2 3 5 10 20 30 额 定 功率 （ Kw以下） 直流 2.2 11 22 55 75 100 200 300 500 700 1200 交流 3.0 13 30 75 100 160 220 500 800 1000 2500 6、电气主要材料损耗表（计价表中不带括号的耗用量、计价表附注指明的、计价表中未列入也未说明的主材按此表执行） 材料名称 损耗率表% 裸软导线（铜、铝、钢线、钢芯铝线） 1.3 绝缘导线（橡皮铜、塑料铝皮、软花） 1.8 电力电缆 1.0 控制电缆 1.5 硬母线（钢、铝、带形、管型、棒型、槽型） 2.3 拉线材料（钢绞线、镀锌铁线） 1.5 管材、管件（无缝、焊接钢管及电线管） 3.0 板材（钢板、镀锌薄钢板） 5.0 ...
