水电预埋做法及注意事项

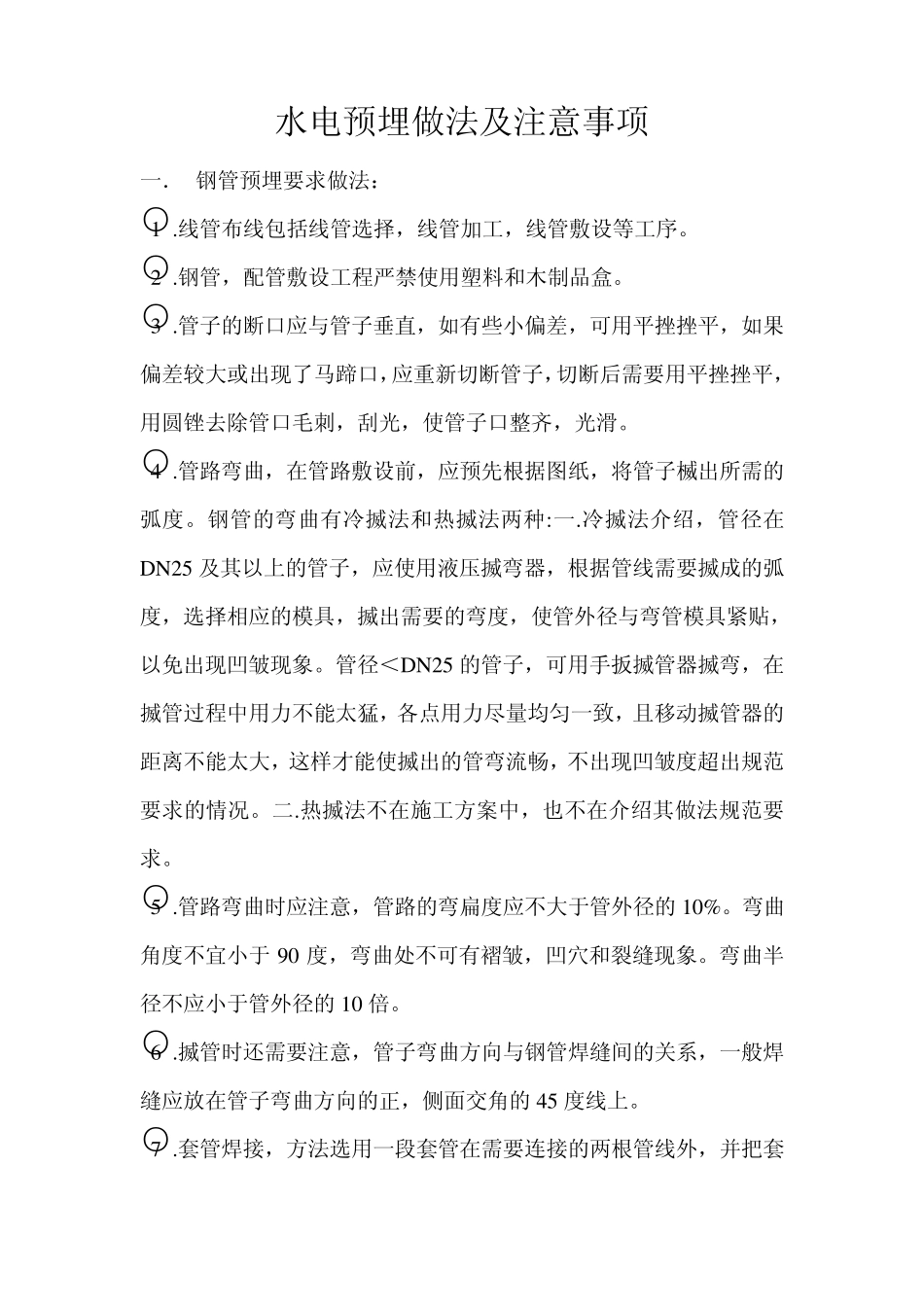

水电预埋做法及注意事项_第1页
1/12

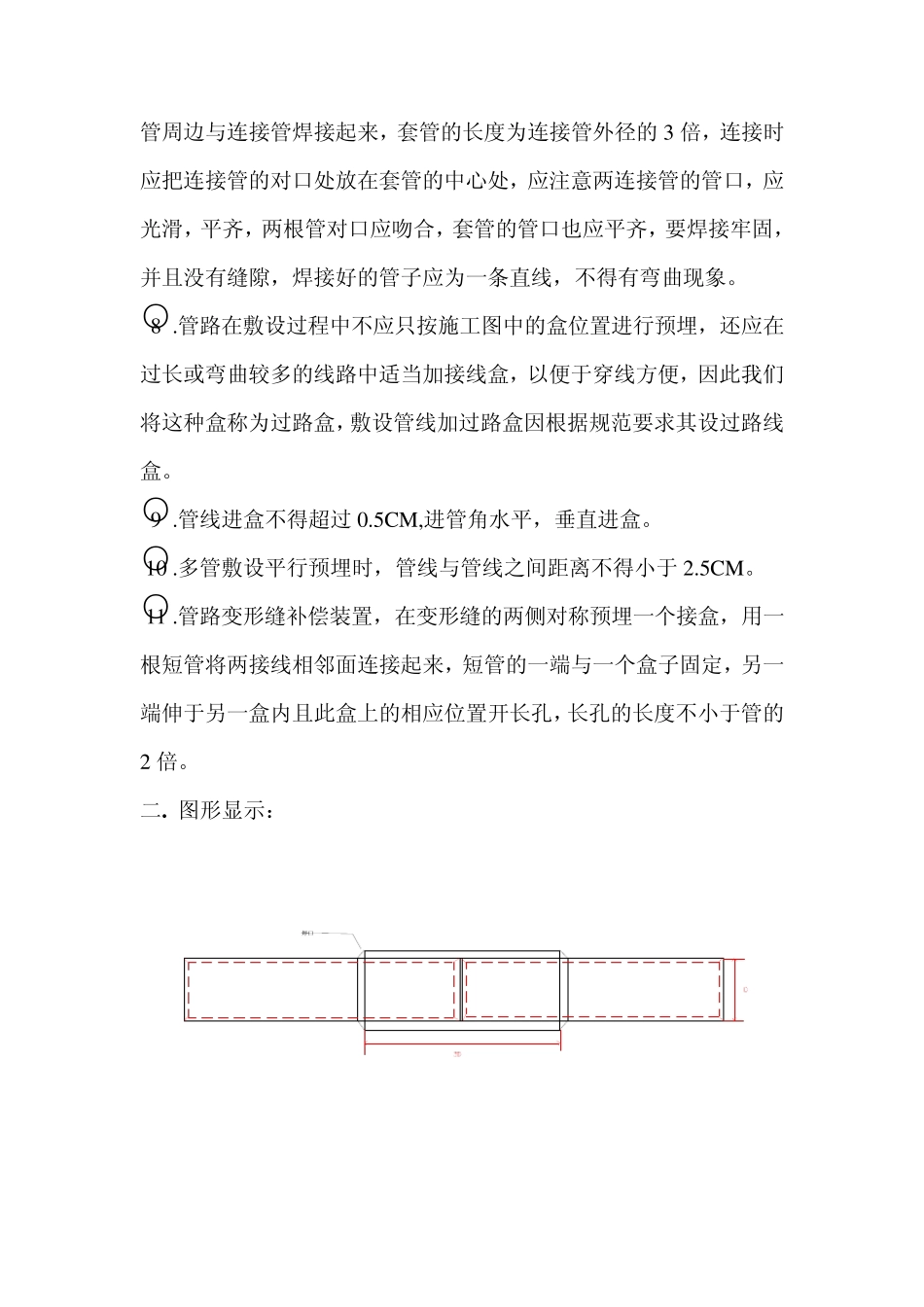

水电预埋做法及注意事项_第2页
2/12

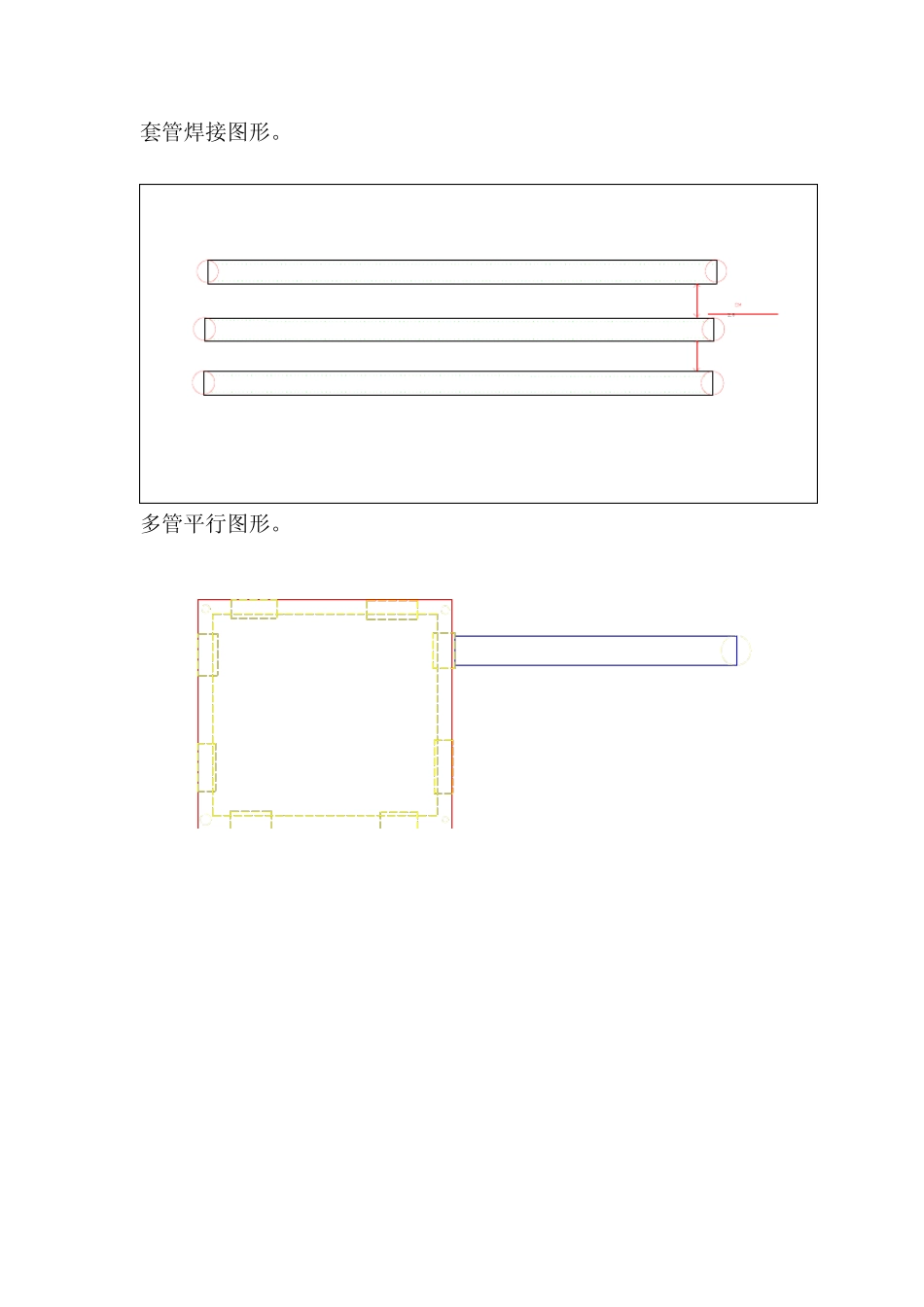

水电预埋做法及注意事项_第3页
3/12
水电预埋做法及注意事项 一. 钢管预埋要求做法: ○1 .线管布线包括线管选择,线管加工,线管敷设等工序。 ○2 .钢管,配管敷设工程严禁使用塑料和木制品盒。 ○3 .管子的断口应与管子垂直,如有些小偏差,可用平挫挫平,如果偏差较大或出现了马蹄口,应重新切断管子,切断后需要用平挫挫平,用圆锉去除管口毛刺,刮光,使管子口整齐,光滑。 ○4 .管路弯曲,在管路敷设前,应预先根据图纸,将管子楲出所需的弧度。钢管的弯曲有冷揻法和热揻法两种:一.冷揻法介绍,管径在D N 25 及其以上的管子,应使用液压揻弯器,根据管线需要揻成的弧度,选择相应的模具,揻出需要的弯度,使管外径与弯管模具紧贴,以免出现凹皱现象。管径<D N 25 的管子,可用手扳揻管器揻弯,在揻管过程中用力不能太猛,各点用力尽量均匀一致,且移动揻管器的 距离不能太大,这样才能使揻出的管弯流畅,不出现凹皱度超出规范要求的情况。二.热揻法不在施工方案中,也不在介绍其做法规范要求。 ○5 .管路弯曲时应注意,管路的弯扁度应不大于管外径的 10%。弯曲角度不宜小于 90 度,弯曲处不可有褶皱,凹穴和裂缝现象。弯曲半径不应小于管外径的 10 倍。 ○6 .揻管时还需要注意,管子弯曲方向与钢管焊缝间的关系,一般焊缝应放在管子弯曲方向的正,侧面交角的 45 度线上。 ○7 .套管焊接,方法选用一段套管在需要连接的两根管线外,并把套管周边与连接管焊接起来,套管的长度为连接管外径的3 倍,连接时应把连接管的对口处放在套管的中心处,应注意两连接管的管口,应光滑,平齐,两根管对口应吻合,套管的管口也应平齐,要焊接牢固,并且没有缝隙,焊接好的管子应为一条直线,不得有弯曲现象。 ○8 .管路在敷设过程中不应只按施工图中的盒位置进行预埋,还应在过长或弯曲较多的线路中适当加接线盒,以便于穿线方便,因此我们将这种盒称为过路盒,敷设管线加过路盒因根据规范要求其设过路线盒。 ○9 .管线进盒不得超过 0.5CM ,进管角水平,垂直进盒。 ○10 .多管敷设平行预埋时,管线与管线之间距离不得小于 2.5CM 。 ○11 .管路变形缝补偿装置,在变形缝的两侧对称预埋一个接盒,用一根短管将两接线相邻面连接起来,短管的一端与一个盒子固定,另一端伸于另一盒内且此盒上的相应位置开长孔,长孔的长度不小于管的2 倍。 二. 图形显示: 焊口 套管焊接图形。 多管平行图形。 2.5 进管图形 牢固管子开长口变形缝 变形缝图...
