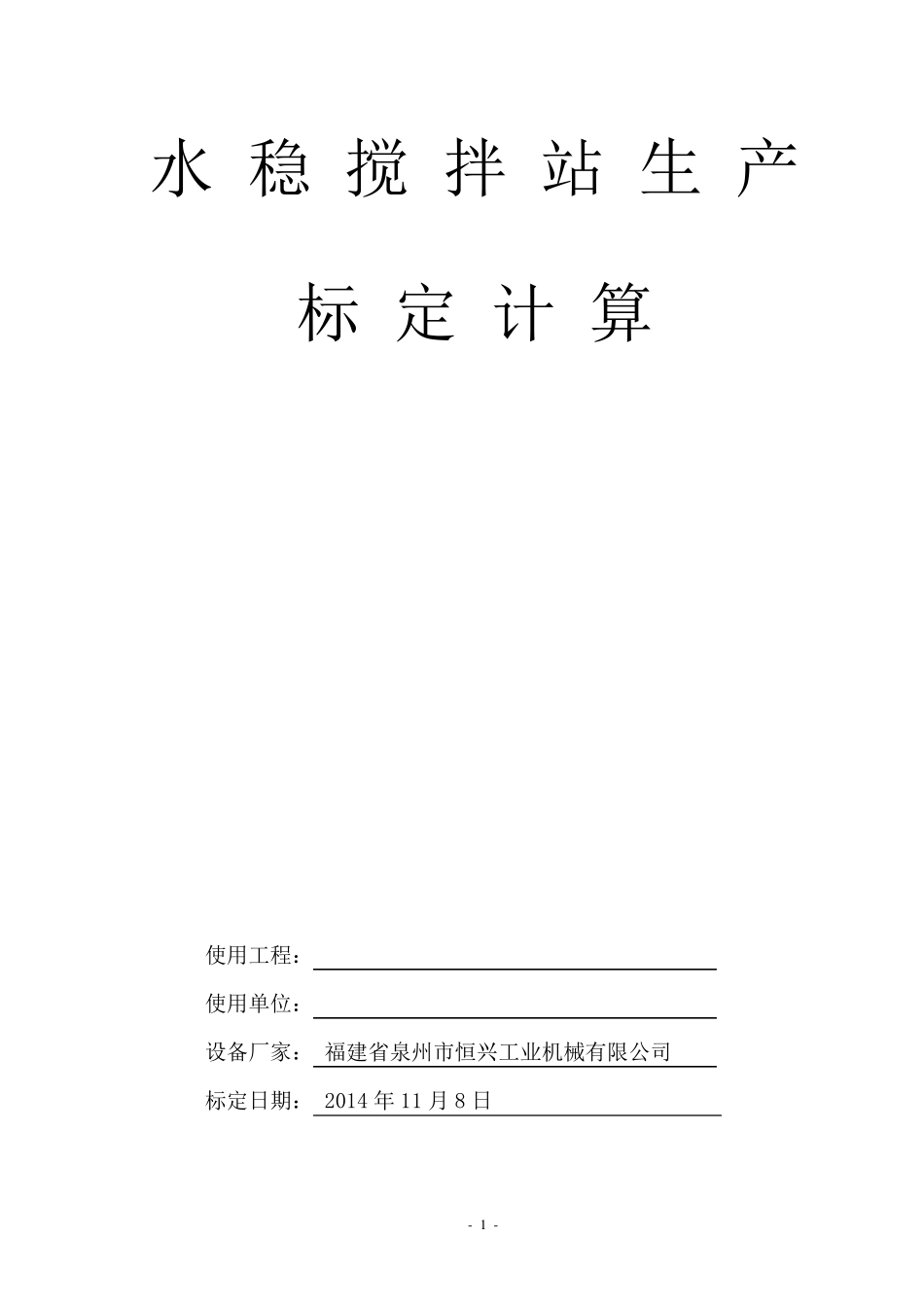

水稳搅拌站生产标定计算书

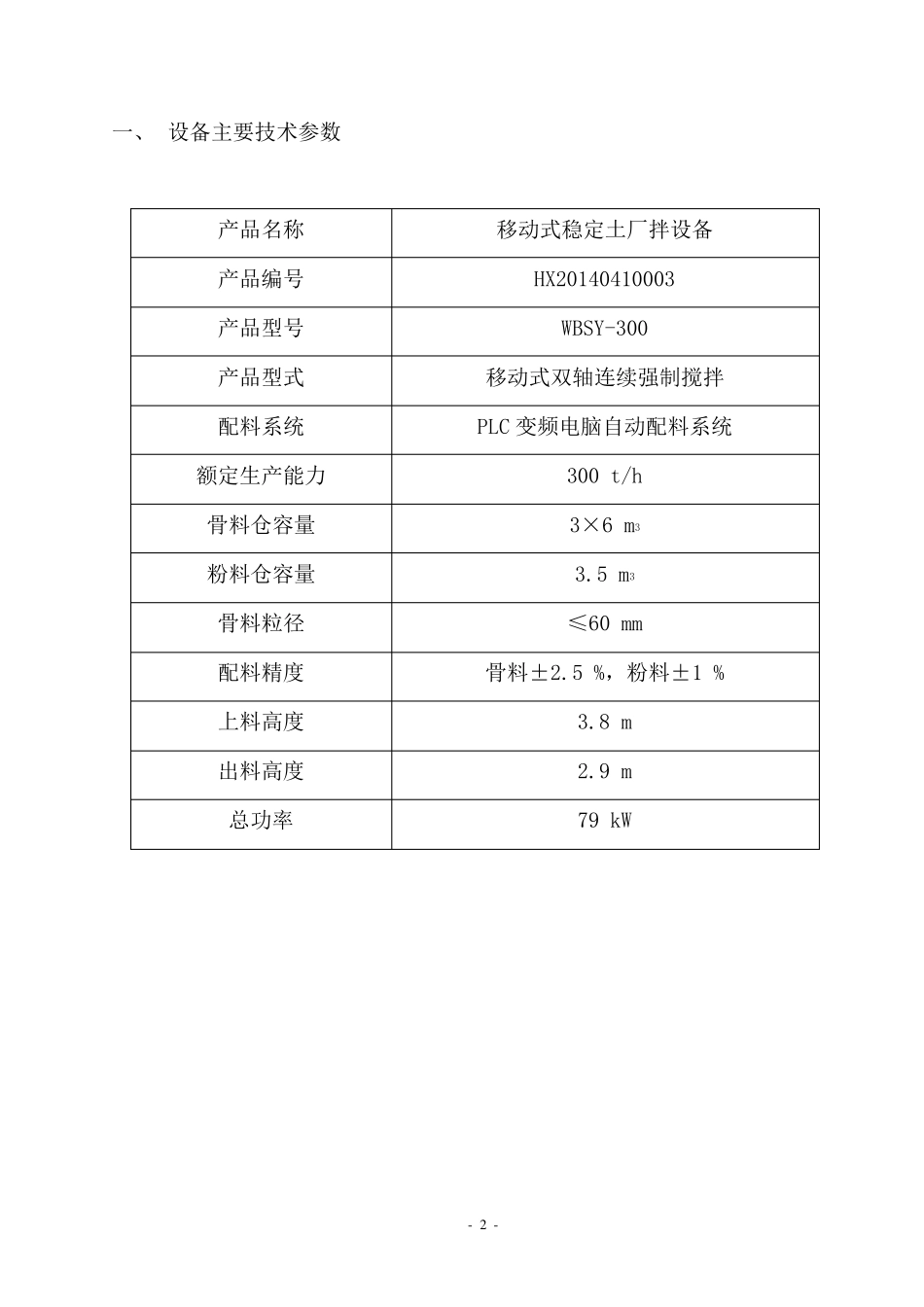

- 1 - 水 稳 搅 拌 站 生 产 标 定 计 算 使用工程： 使用单位： 设备厂家： 福建省泉州市恒兴工业机械有限公司 标定日期： 2014 年 11 月 8 日 - 2 - 一、 设备主要技术参数 产品名称 移动式稳定土厂拌设备 产品编号 HX20140410003 产品型号 WBSY-300 产品型式 移动式双轴连续强制搅拌 配料系统 PLC 变频电脑自动配料系统 额定生产能力 300 t/h 骨料仓容量 3×6 m3 粉料仓容量 3.5 m3 骨料粒径 ≤60 mm 配料精度 骨料±2.5 %，粉料±1 % 上料高度 3.8 m 出料高度 2.9 m 总功率 79 kW - 3 - 二、调试与标定计算 1、调试各个料仓的单位时间生产量 1#仓为4.75～9.5mm 碎石，掺量为15%，生产量为2220kg，生产时间为90s，运行频率为40 转 2#仓为4.75～31.5mm 碎石，掺量为45%，生产量为3500kg，生产时间为90s，运行频率为40 转 3#仓为0～4.75mm 石屑，掺量为35%，生产量为2680kg，生产时间为90s，运行频率为40 转 水泥仓，掺量为5%，生产量为15kg，生产时间为10s，运行频率为20 转 2、计算单位时间生产量 1#仓：40 转÷90s=0.4444 转/s；2220kg÷90s=24.67kg/s；得到等式关系： 1s=0.4444 转 1s=24.67kg 2#仓：40 转÷90s=0.4444 转/s；3500kg÷90s=38.89kg/s；得到等式关系： 1s=0.4444 转 1s=38.89kg 3#仓：40 转÷90s=0.4444 转/s；2680kg÷90s=29.78kg/s；得到等式关系： 1s=0.4444 转 1s=29.78kg 水泥仓：20 转÷10s=2 转/s；15kg÷10s=1.5kg/s；得到等式关系： 1s=2 转 1s=1.5kg - 4 - 3、计算各仓的目标生产量 该搅拌设备型号为WBSY-300，额定生产量为300 t/h，在此将目标混合料生产量设定为300 t/h 各仓按照配合比掺量目标生产量为： 1#仓为4.75～9.5mm 碎石，掺量为15%，生产量为300t×15%=45t/h，即45t÷3600s=12.5kg/s 2#仓为4.75～31.5mm 碎石，掺量为45%，生产量为300t×45%=135t/h，即 135t÷3600s=37.5kg/s 3#仓为0～4.75mm 石屑，掺量为35%，生产量为300t×35%=105t/h，即105t÷3600s=29.17kg/s 水泥仓，参量为5%，生产量为300t×5%=15t/h，即 15t÷3600s=4.17kg/s 4、计算按照配合比参量目标生产量所需运行频率 从以上的计算可以得到： ①．1#仓：40 转÷90s=0.4444 转/s；2220kg÷90s=24.67kg/s；得到等式关系： 1s=0.4444 转 1s=24.67kg 那么，假设目标生产量的转速为“X”，将得到等式关系...
