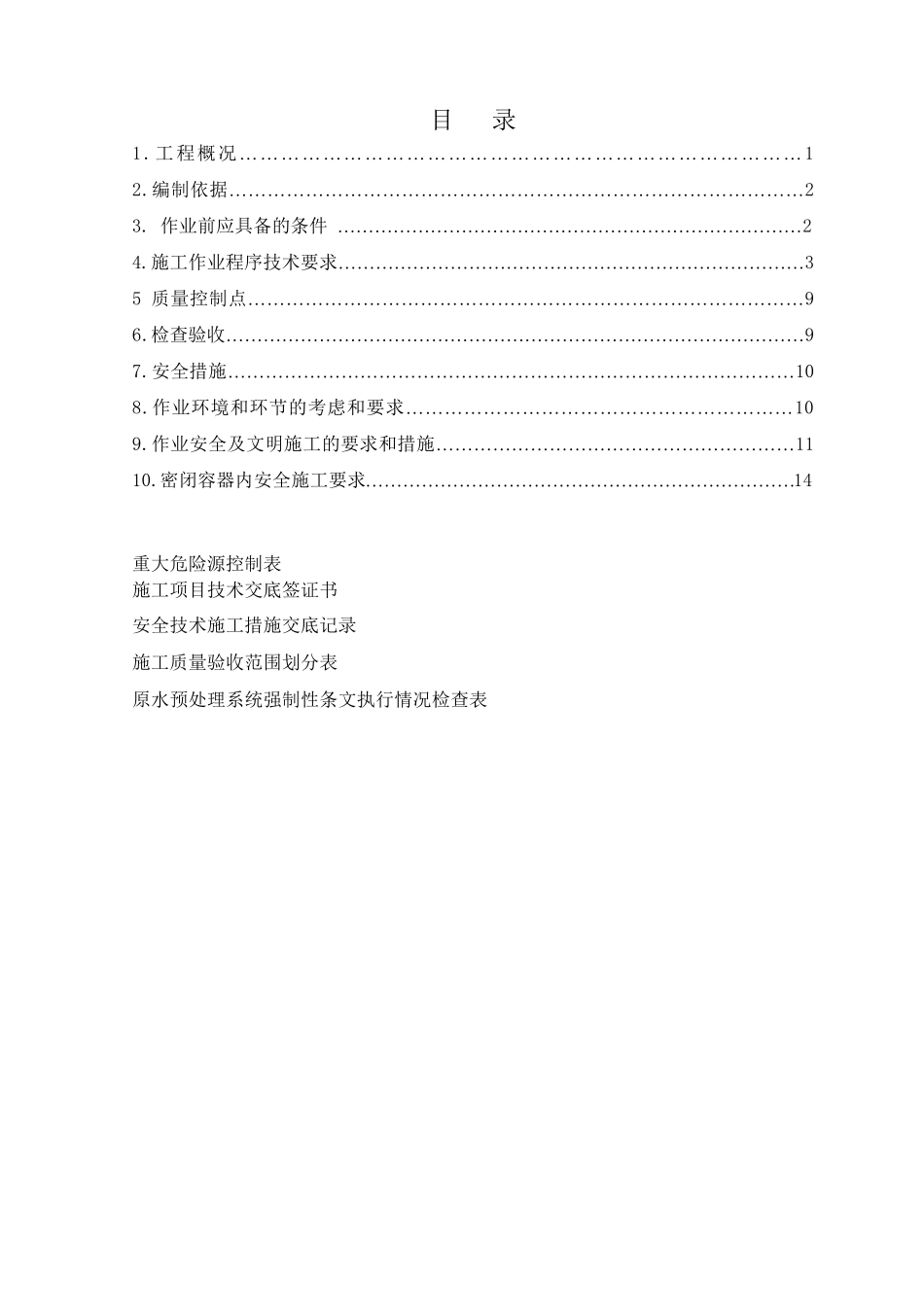

目 录 1.工程概况………………………………………………………………………1 2.编制依据………………………………………………………………………………2 3. 作业前应具备的条件 …………………………………………………………………2 4.施工作业程序技术要求…………………………………………………………………3 5 质量控制点……………………………………………………………………………9 6.检查验收…………………………………………………………………………………9 7.安全措施………………………………………………………………………………10 8.作业环境和环节的考虑和要求……………………………………………………10 9.作业安全及文明施工的要求和措施…………………………………………………11 10.密闭容器内安全施工要求……………………………………………………………14 重大危险源控制表 施工项目技术交底签证书 安全技术施工措施交底记录 施工质量验收范围划分表 原水预处理系统强制性条文执行情况检查表 华润蒲圻电厂二期2×1000MW 工程水箱制作施工方案 1 、工程概况 1 .1 . 简介 华润电力蒲圻电厂二期工程装机容量为21000MW，工程中除盐水箱布置于化学水处理车间东侧，水箱工作压力为常压。两台4000m ³除盐水箱高 度 为18.967 米 ，直 径 为18.15 米 。200m ³超 滤 水箱、200m ³一 级 淡 水箱和 200m ³二级 淡 水箱各 一 台，高 度 为6.56 米 ，高 度 为7.202 米 。一 台清 水箱为400m ³。 1.2. 工程量 1.2.1 两台4000m ³除盐水箱总 重 222216.6kg，以 下 为一 台4000m ³除盐水箱单 重 ： 名 称 单 位 数 量 罐 底 ㎏ 2516.3 罐 壁 ㎏ 63330 罐 顶 ㎏ 20133 罐 顶 平 台及 栏 杆 ㎏ 660 盘 梯 ㎏ 1180 罐 壁 加 强 圈 ㎏ 624 筋 板 ㎏ 15 1.2.2 200m 超 滤 水箱、200m ³一 级 淡 水箱和 200m ³二级 淡 水箱各 一 台总 重 35433kg,以 下 为一 台200m ³水箱的 所 用 材 料 ： 名 称 单 位 数 量 罐 体 ㎏ 11001 罐 顶 平 台及 栏 杆 ㎏ 360 盘 梯 ㎏ 450 华润蒲圻电厂二期2×1000MW 工程水箱制作施工方案 1.2.3 水箱制作措施辅助材料 名称 规格 数量 无缝钢管 Φ219×7 60 米 无缝钢管 Φ108×4 120 米 钢板 δ=20m m 3 ...
