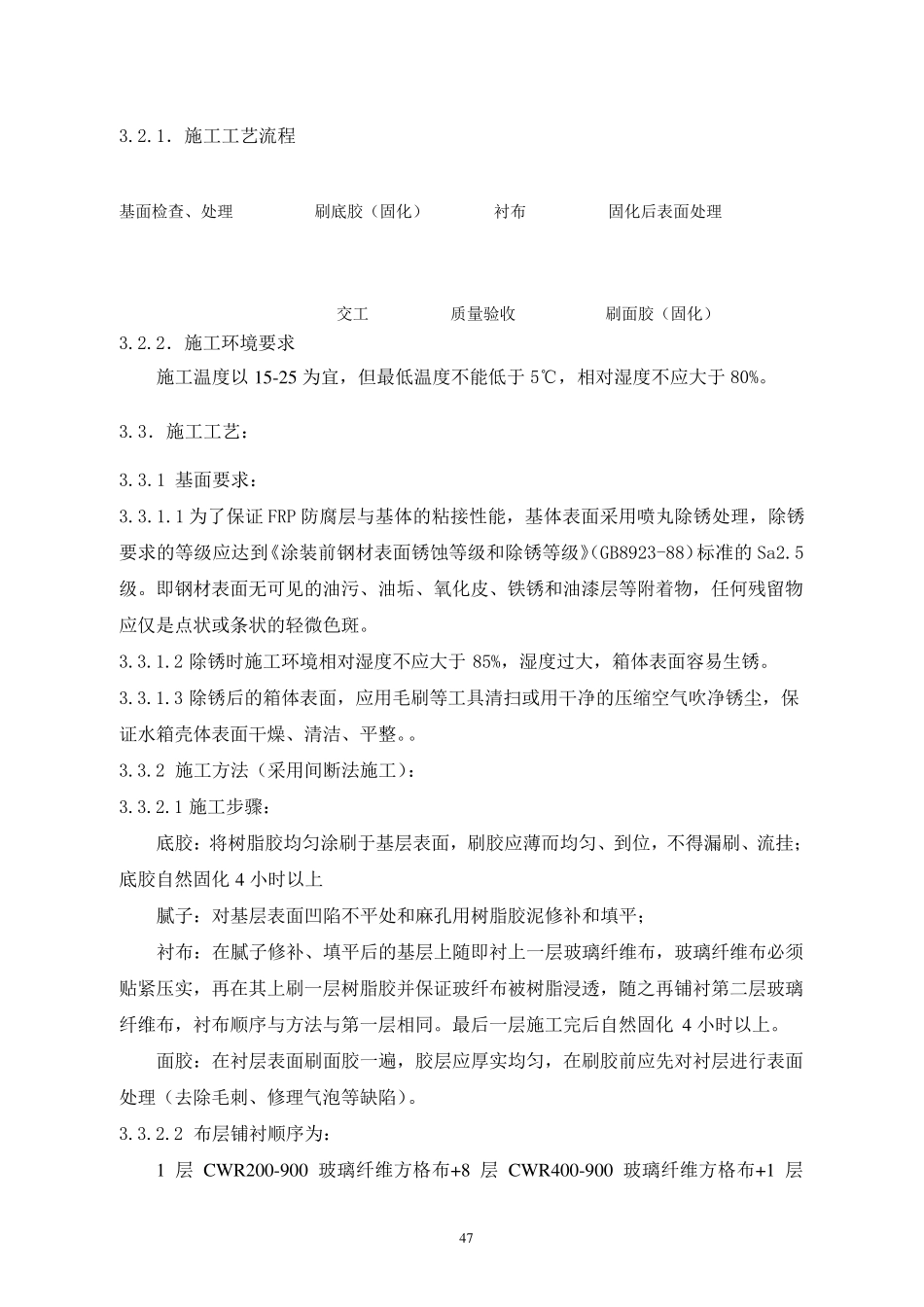

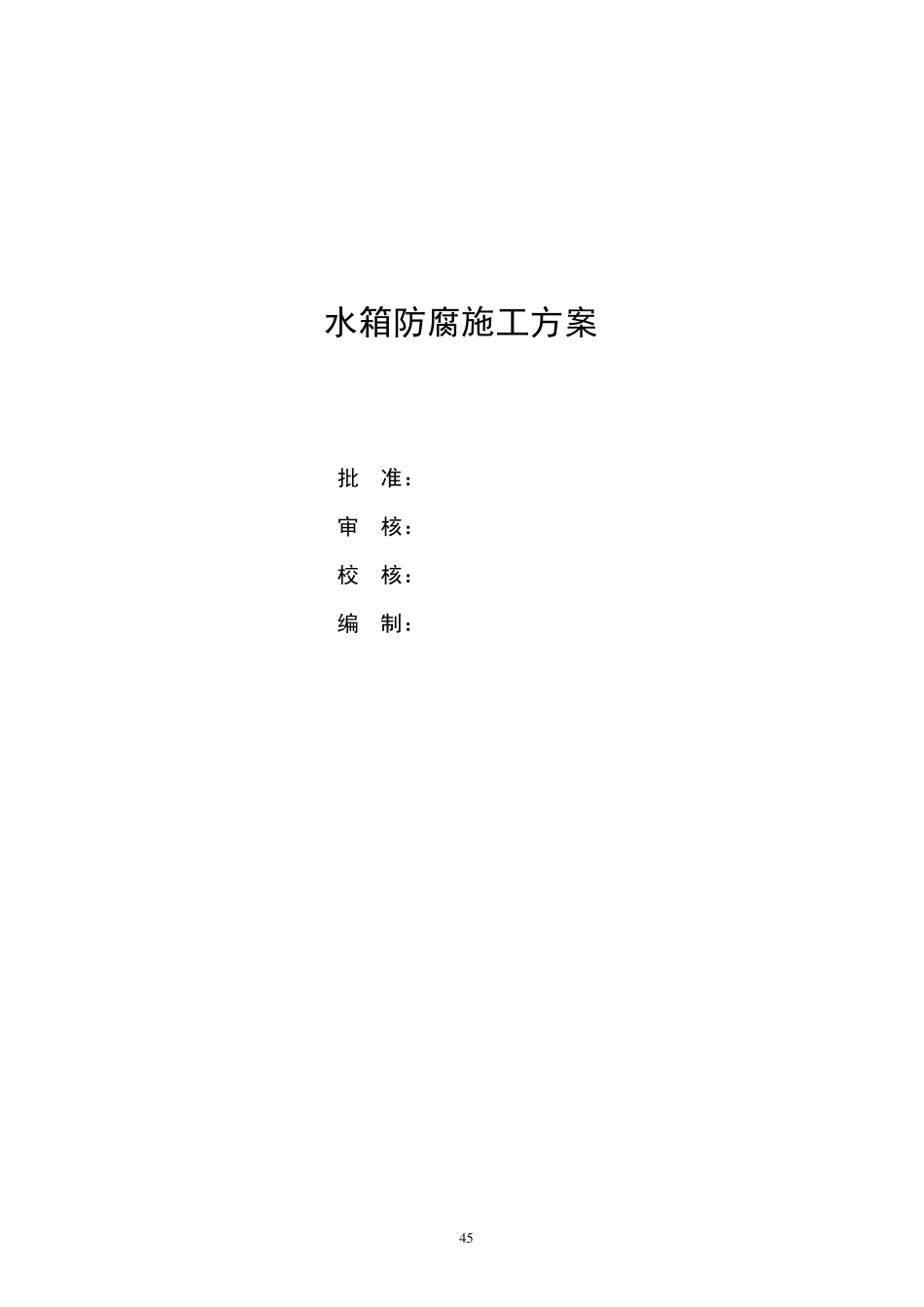

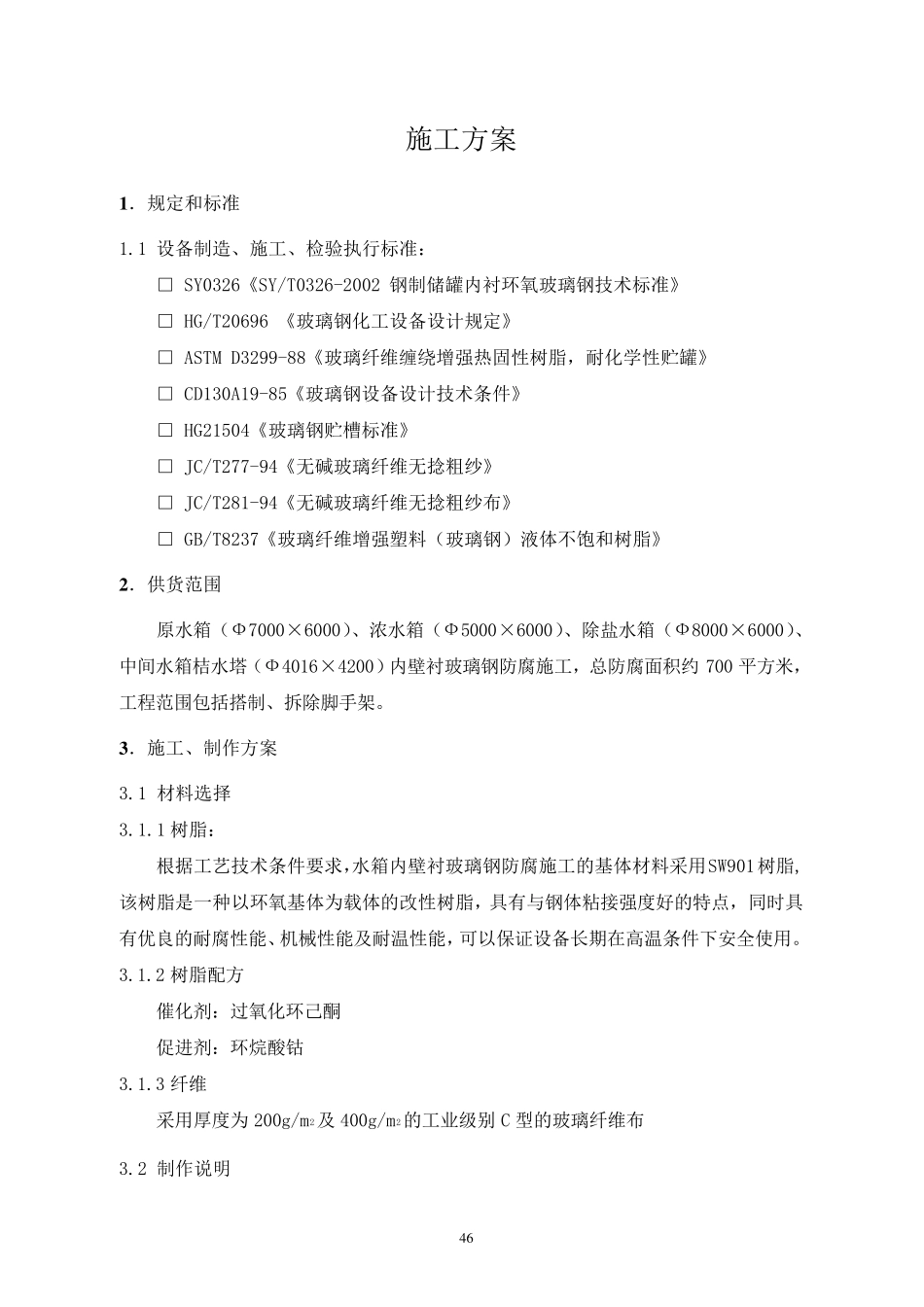

4 5 水箱防腐施工方案 批 准： 审 核： 校 核： 编 制： 4 6 施工方案 1 ．规定和标准 1.1 设备制造、施工、检验执行标准： □ SY0326《SY/T0326-2002 钢制储罐内衬环氧玻璃钢技术标准》 □ HG/T20696 《玻璃钢化工设备设计规定》 □ ASTM D3299-88《玻璃纤维缠绕增强热固性树脂，耐化学性贮罐》 □ CD130A19-85《玻璃钢设备设计技术条件》 □ HG21504《玻璃钢贮槽标准》 □ JC/T277-94《无碱玻璃纤维无捻粗纱》 □ JC/T281-94《无碱玻璃纤维无捻粗纱布》 □ GB/T8237《玻璃纤维增强塑料（玻璃钢）液体不饱和树脂》 2 ．供货范围 原水箱（Ф7000×6000）、浓水箱（Ф5000×6000）、除盐水箱（Ф8000×6000）、中间水箱桔水塔（Ф4016×4200）内壁衬玻璃钢防腐施工，总防腐面积约 700 平方米，工程范围包括搭制、拆除脚手架。 3 ．施工、制作方案 3.1 材料选择 3.1.1 树脂： 根据工艺技术条件要求，水箱内壁衬玻璃钢防腐施工的基体材料采用SW901树脂,该树脂是一种以环氧基体为载体的改性树脂，具有与钢体粘接强度好的特点，同时具有优良的耐腐性能、机械性能及耐温性能，可以保证设备长期在高温条件下安全使用。 3.1.2 树脂配方 催化剂：过氧化环己酮 促进剂：环烷 酸 钴 3.1.3 纤维 采用厚 度为 200g/m2及400g/m2的工业 级 别 C 型 的玻璃纤维布 3.2 制作说 明 47 3.2.1．施工工艺流程 基面检查、处理 刷底胶（固化） 衬布 固化后表面处理 交工 质量验收 刷面胶（固化） 3.2.2．施工环境要求 施工温度以15-25 为宜，但最低温度不能低于5℃，相对湿度不应大于80%。 3.3．施工工艺： 3.3.1 基面要求： 3.3.1.1 为了保证 FRP 防腐层与基体的粘接性能，基体表面采用喷丸除锈处理，除锈要求的等级应达到《涂装前钢材表面锈蚀等级和除锈等级》（GB8923-88）标准的 Sa2.5级。即钢材表面无可见的油污、油垢、氧化皮、铁锈和油漆层等附着物，任何残留物应仅是点状或条状的轻微色斑。 3.3.1.2 除锈时施工环境相对湿度不应大于85%，湿度过大，箱体表面容易生锈。 3.3.1.3 除锈后的箱体表面，应用毛刷等工具清扫或用干净的压缩空气吹净锈尘，保证水箱壳体表面干燥、清洁、平整。。 3.3.2 施工方法（采用间断法施工）： 3.3.2.1 施工步骤： 底胶：将树脂胶均匀涂刷于基层表面，刷胶应薄而均匀、到位，不得漏刷、流挂；底胶自然固化4 小时以上 腻 子 ：对...
