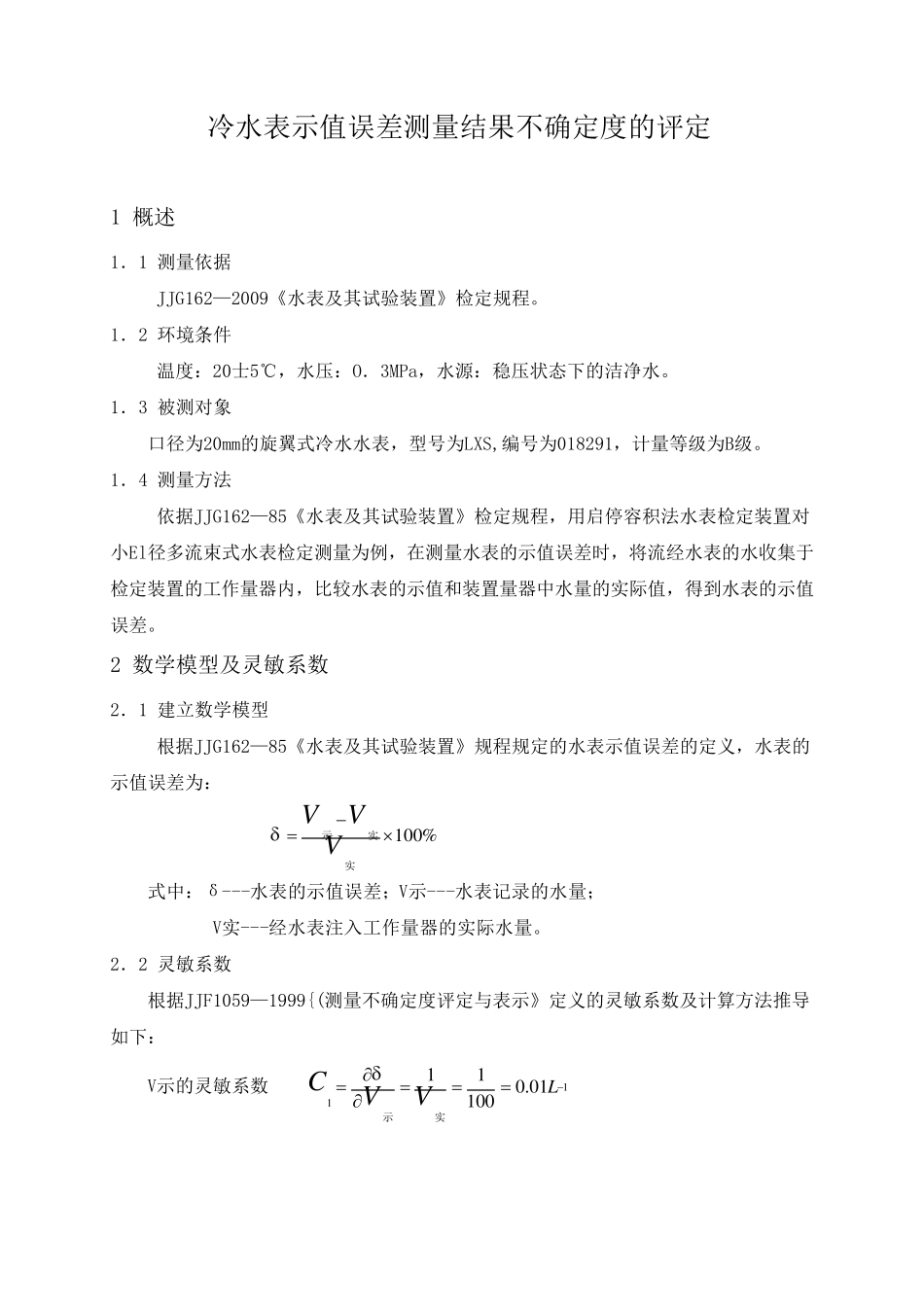

冷水表示值误差测量结果不确定度的评定 1 概述 1．1 测量依据 JJG162—2009《水表及其试验装置》检定规程。 1．2 环境条件 温度：20士5℃，水压：O．3MPa，水源：稳压状态下的洁净水。 1．3 被测对象 口径为20mm的旋翼式冷水水表，型号为LXS,编号为018291，计量等级为B级。 1．4 测量方法 依据JJG162—85《水表及其试验装置》检定规程，用启停容积法水表检定装置对小El径多流束式水表检定测量为例，在测量水表的示值误差时，将流经水表的水收集于检定装置的工作量器内，比较水表的示值和装置量器中水量的实际值，得到水表的示值误差。 2 数学模型及灵敏系数 2．1 建立数学模型 根据JJG162—85《水表及其试验装置》规程规定的水表示值误差的定义，水表的示值误差为： %1 0 0VVV实实示 式中：δ---水表的示值误差；V示---水表记录的水量； V实---经水表注入工作量器的实际水量。 2．2 灵敏系数 根据JJF1059—1999{(测量不确定度评定与表示》定义的灵敏系数及计算方法推导如下： V示的灵敏系数 110 1.01 0 011LVVC实示 V实的灵敏系数 12220 1.01 0 01 0 0LVVVC实示实 3 水表测量不确定度来源 3．1 水表示值标准不确定度up引起的不确定度分量u1 pucu11  3.1.1测量重复性引起的不确定度 按检定规程要求对10L,20L,100L三个点分别连续测量10次，得到以下值： 10L点： 10.1 10.1 10.0 10.1 10.1 10.1 10.0 10.1 10.0 10.1 20L点： 20.0 19.8 19.9 19.9 20.0 19.9 20.0 19.9 20.0 19.9 100L点: 100.0 100.0 100.0 100.0 100.1 100.0 100.0 99.9 100.0 99.9 用贝塞尔公式 1)(12nppsnii 求出标准不确定度: 10L点： up1=0.048 （L） 20L点： up1=0.068 （L） 100L点： up1=0.014 （L） 自由度 υp 1=n-1=9 3.1.2水表示值估读引起的不确定度分量up2 ： 水表的最小分度值为0.05L，读数误差一般不会超过1/2分度值，考虑其均匀分布，则有： 0 1 4.03210 5.02pu(L) 可信度估计为90％，则自由度 5 02 p 3.1.3水表示值总标准不确定度可根据公式： 2221pppuuu 计算得： 10L点： up=0.050 （L） 3111 05.00 5.00 1.0pucu 20L 点： up=0.069 （L） 3111 06 9.00 6 9.00 1.0pucu 100L点： u p=0.019 （L） 3111 01 9.00 1 ...
