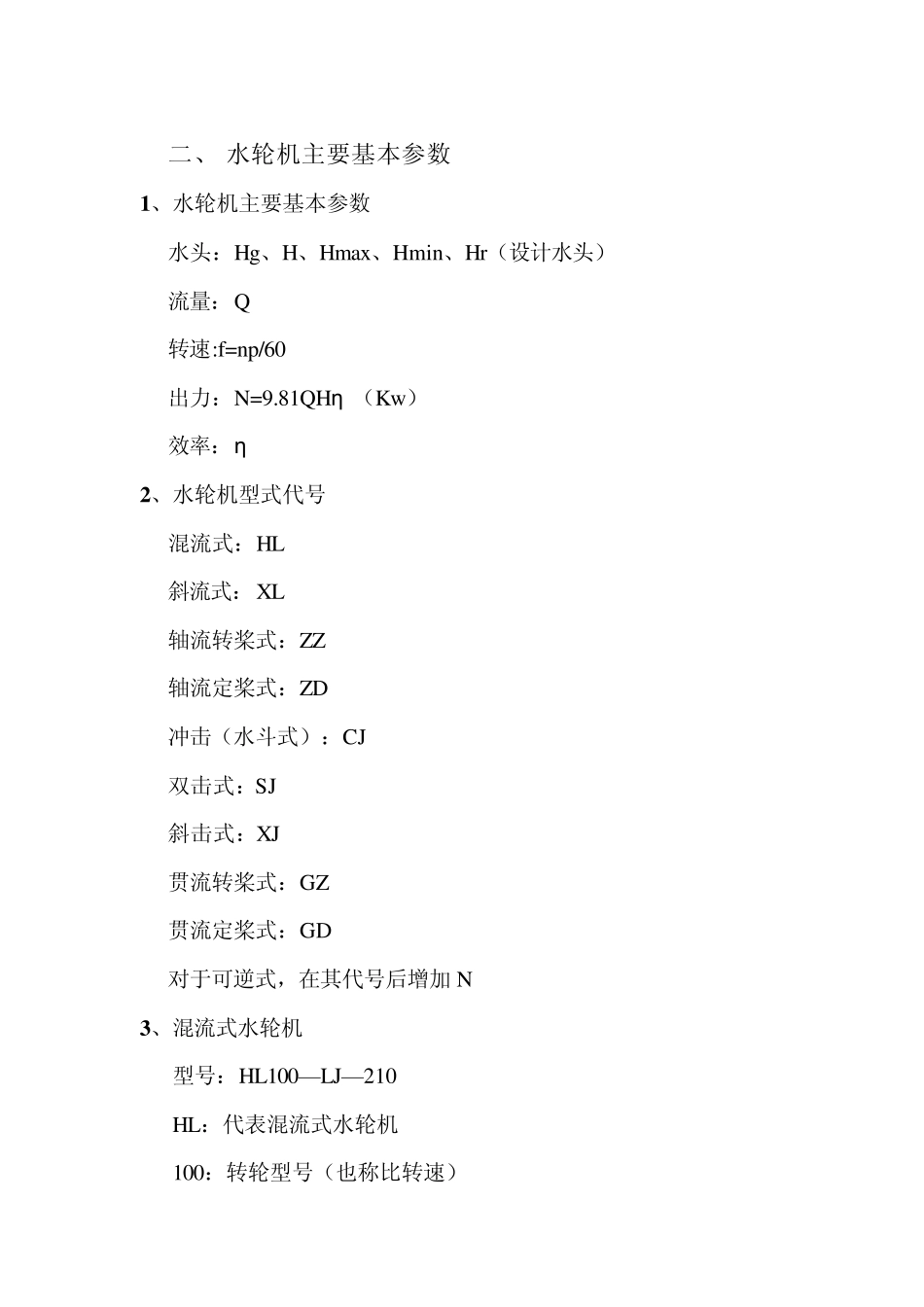

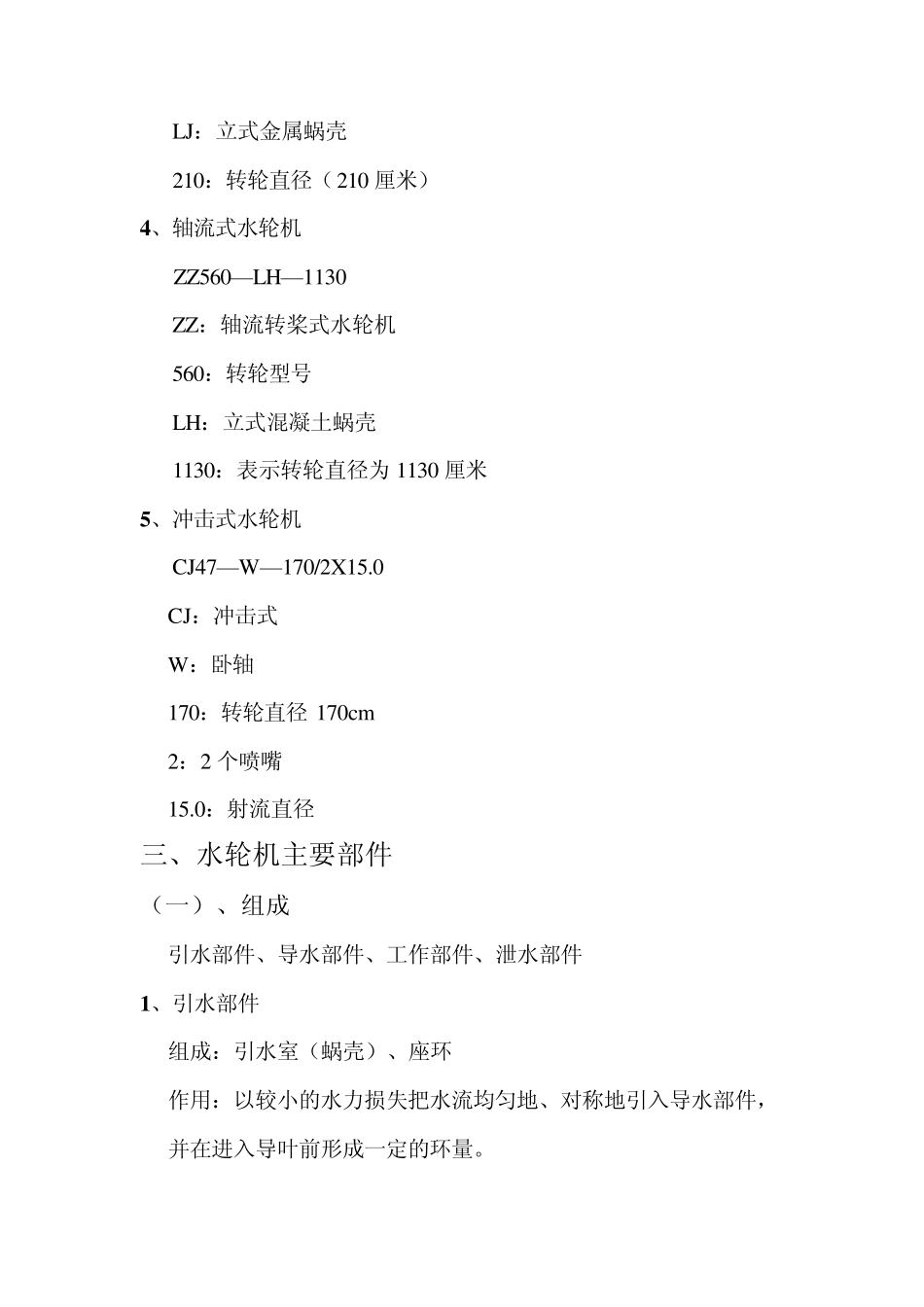

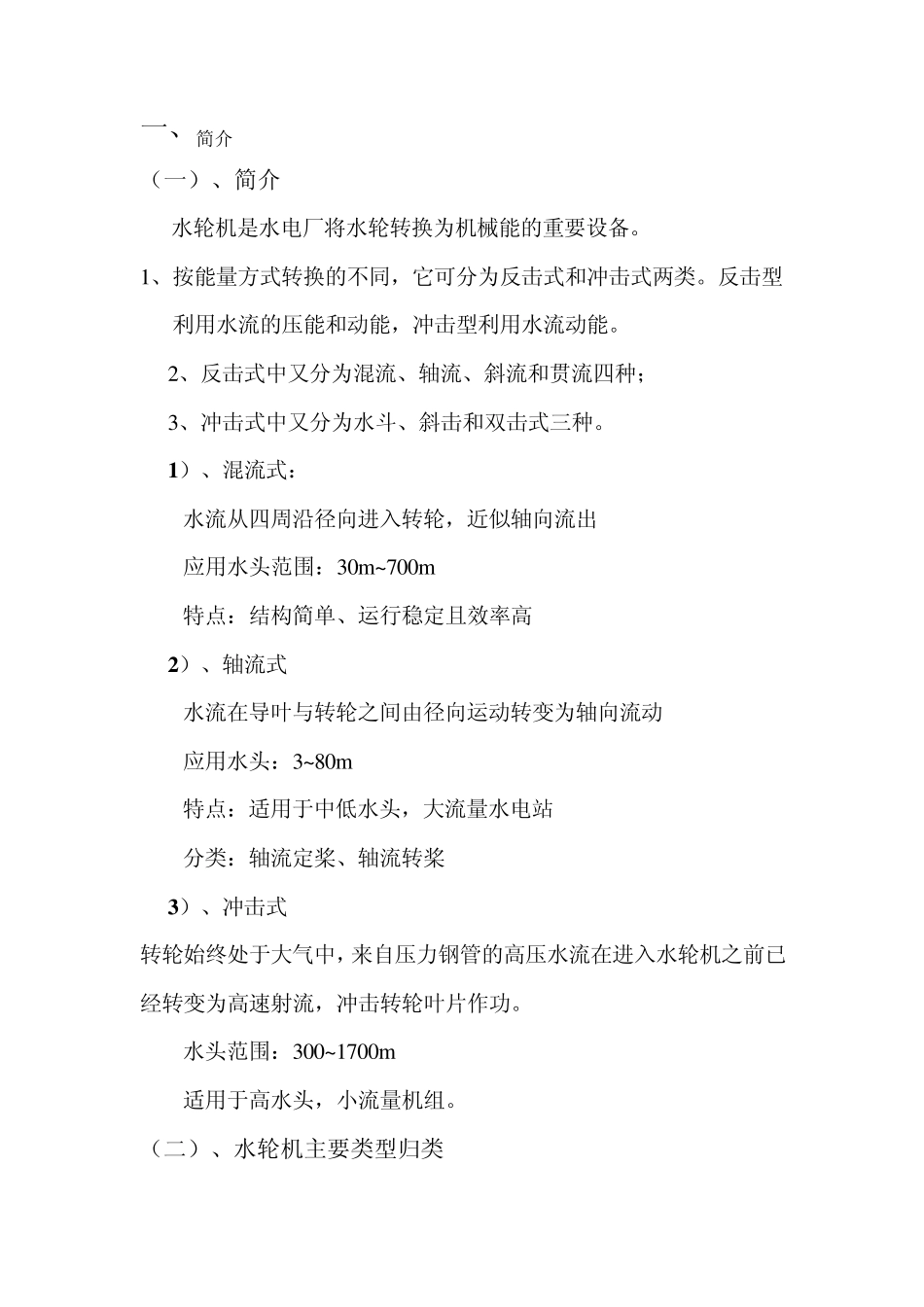

一、简介 （一）、简介 水轮机是水电厂将水轮转换为机械能的重要设备。 1、按能量方式转换的不同，它可分为反击式和冲击式两类。反击型利用水流的压能和动能，冲击型利用水流动能。 2、反击式中又分为混流、轴流、斜流和贯流四种； 3、冲击式中又分为水斗、斜击和双击式三种。 1）、混流式： 水流从四周沿径向进入转轮，近似轴向流出 应用水头范围：30m~700m 特点：结构简单、运行稳定且效率高 2）、轴流式 水流在导叶与转轮之间由径向运动转变为轴向流动 应用水头：3~80m 特点：适用于中低水头，大流量水电站 分类：轴流定桨、轴流转桨 3）、冲击式 转轮始终处于大气中，来自压力钢管的高压水流在进入水轮机之前已经转变为高速射流，冲击转轮叶片作功。 水头范围：300~1700m 适用于高水头，小流量机组。 （二）、水轮机主要类型归类 二、 水轮机主要基本参数 1 、水轮机主要基本参数 水头：Hg、H、Hmax、Hmin、Hr（设计水头） 流量：Q 转速:f=np/60 出力：N=9.81QHη （Kw） 效率：η 2 、水轮机型式代号 混流式：HL 斜流式：XL 轴流转桨式：ZZ 轴流定桨式：ZD 冲击（水斗式）：CJ 双击式：SJ 斜击式：XJ 贯流转桨式：GZ 贯流定桨式：GD 对于可逆式，在其代号后增加 N 3 、混流式水轮机 型号：HL100—LJ—210 HL：代表混流式水轮机 100：转轮型号（也称比转速） LJ：立式金属蜗壳 210：转轮直径（210 厘米） 4、轴流式水轮机 ZZ560—LH—1130 ZZ：轴流转桨式水轮机 560：转轮型号 LH：立式混凝土蜗壳 1130：表示转轮直径为 1130 厘米 5、冲击式水轮机 CJ47—W—170/2X15.0 CJ：冲击式 W：卧轴 170：转轮直径170cm 2：2 个喷嘴 15.0：射流直径 三、水轮机主要部件 （一）、组成 引水部件、导水部件、工作部件、泄水部件 1、引水部件 组成：引水室（蜗壳）、座环 作用：以较小的水力损失把水流均匀地、对称地引入导水部件，并在进入导叶前形成一定的环量。 2、导水部件 组成：导叶及其操作机构、顶盖、底环 作用：调节进入转轮的流量和形成转轮所需的环量 3、工作部件 组成：转轮 作用：直接将水流能量转化为旋转的机械能 4、泄水部件 组成：泄水锥、尾水管 作用：引导水流进入下游，尾水管同时还在转轮后形成真空，利用转轮出口到下游尾水之间的位能，恢复转轮出口处的部分动能损失，以提高效率。 （二）、水轮发电机组装置形式 立式和卧式 立式：根据推力头...
