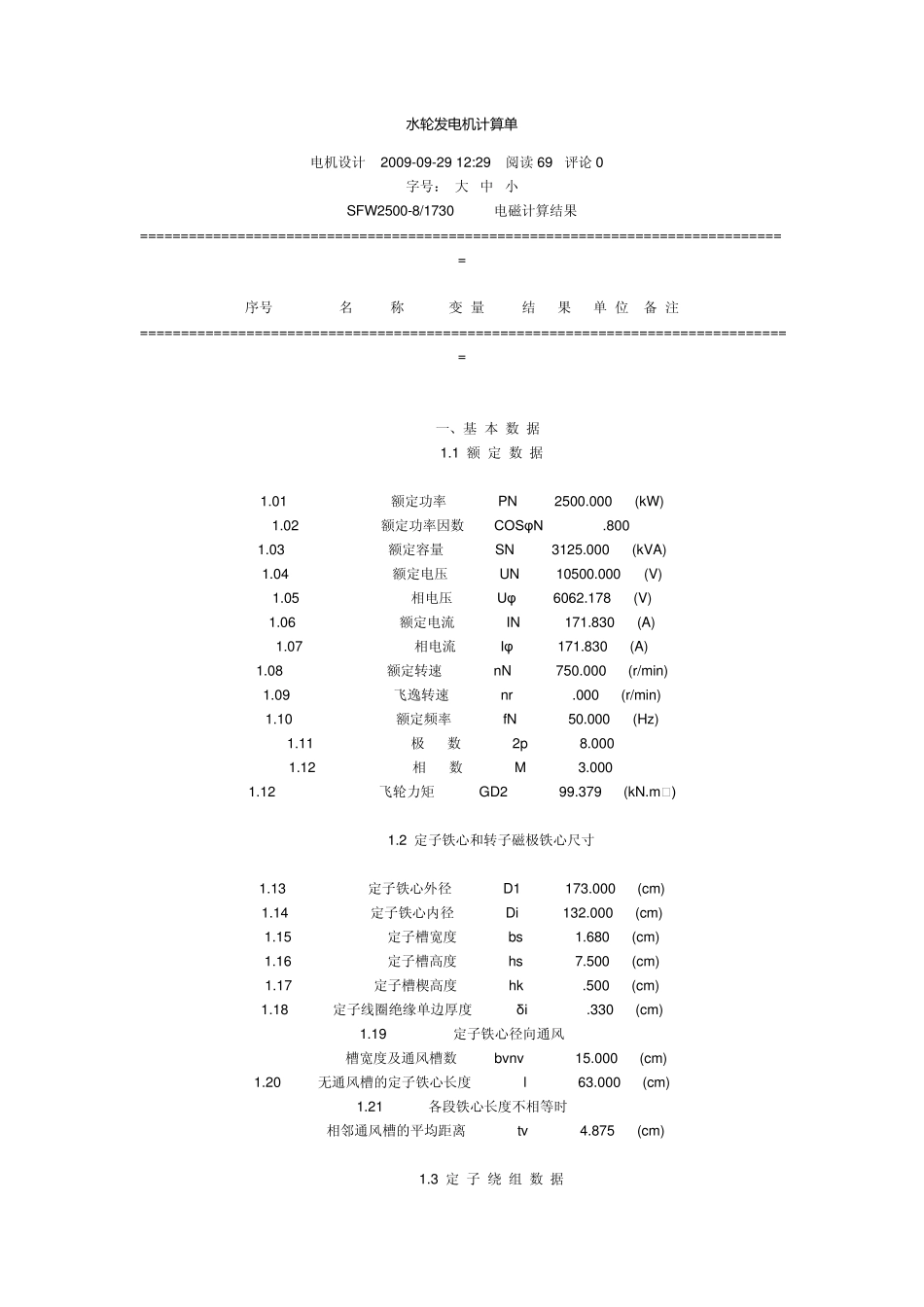

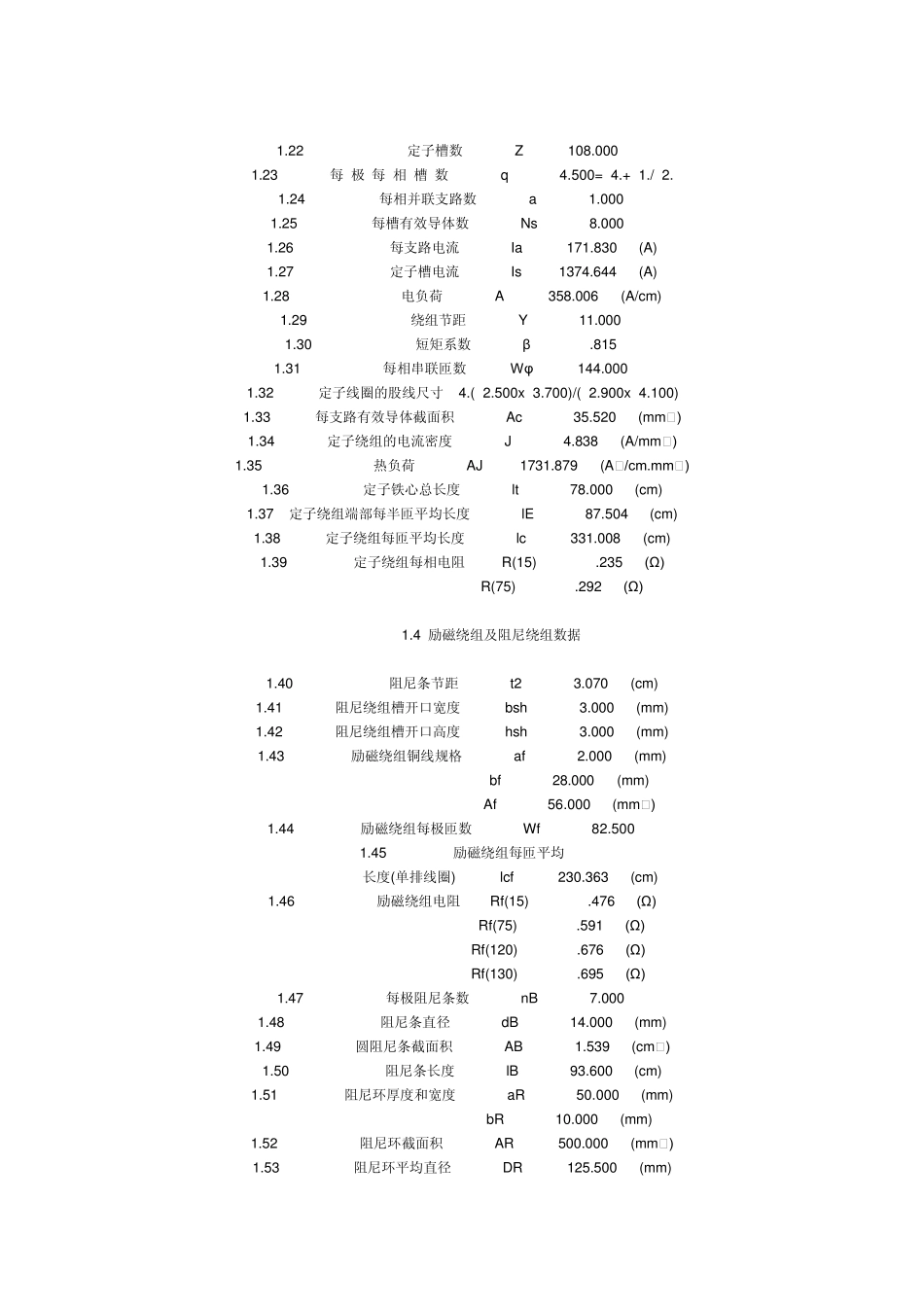

水 轮 发 电 机 计 算 单 电机设计 2009-09-29 12:29 阅读69 评论0 字号： 大 中 小 SFW2500-8/1730 电磁计算结果 ================================================================================ 序号 名 称 变 量 结 果 单 位 备 注 ================================================================================ 一、基 本 数 据 1.1 额 定 数 据 1.01 额定功率 PN 2500.000 (kW) 1.02 额定功率因数 COSθN .800 1.03 额定容量 SN 3125.000 (kVA) 1.04 额定电压 UN 10500.000 (V) 1.05 相电压 Uθ 6062.178 (V) 1.06 额定电流 IN 171.830 (A) 1.07 相电流 Iθ 171.830 (A) 1.08 额定转速 nN 750.000 (r/min) 1.09 飞逸转速 nr .000 (r/min) 1.10 额定频率 fN 50.000 (Hz ) 1.11 极 数 2p 8.000 1.12 相 数 M 3.000 1.12 飞轮力矩 GD2 99.379 (kN.m) 1.2 定子铁心和转子磁极铁心尺寸 1.13 定子铁心外径 D1 173.000 (cm) 1.14 定子铁心内径 Di 132.000 (cm) 1.15 定子槽宽度 bs 1.680 (cm) 1.16 定子槽高度 hs 7.500 (cm) 1.17 定子槽楔高度 hk .500 (cm) 1.18 定子线圈绝缘单边厚度 δi .330 (cm) 1.19 定子铁心径向通风 槽宽度及通风槽数 bv nv 15.000 (cm) 1.20 无通风槽的定子铁心长度 l 63.000 (cm) 1.21 各段铁心长度不相等时 相邻通风槽的平均距离 tv 4.875 (cm) 1.3 定 子 绕 组 数 据 1.22 定子槽数 Z 108.000 1.23 每 极 每 相 槽 数 q 4.500= 4.+ 1./ 2. 1.24 每相并联支路数 a 1.000 1.25 每槽有效导体数 Ns 8.000 1.26 每支路电流 Ia 171.830 (A) 1.27 定子槽电流 Is 1374.644 (A) 1.28 电负荷 A 358.006 (A/cm) 1.29 绕组节距 Y 11.000 1.30 短矩系数 β .815 1.31 每相串联匝数 Wθ 144.000 1.32 定子线圈的股线尺寸 4.( 2.500x 3.700)/( 2.900x 4.100) 1.33 每支路有效导体截面积 Ac 35.520 (mm) 1.34 定子绕组的电流密度 J 4.838 (A/mm) 1.35 热负荷 AJ 1731.879 (A/cm.mm) 1.36 定子铁心总长度 lt 78.000 (cm) 1.37 定子绕组端部每半匝平均长度 lE 87.504 (cm) 1.38 定子绕组每匝平均长度 lc 331.008 (cm) 1.39 定子绕组每相电阻 R(1...
