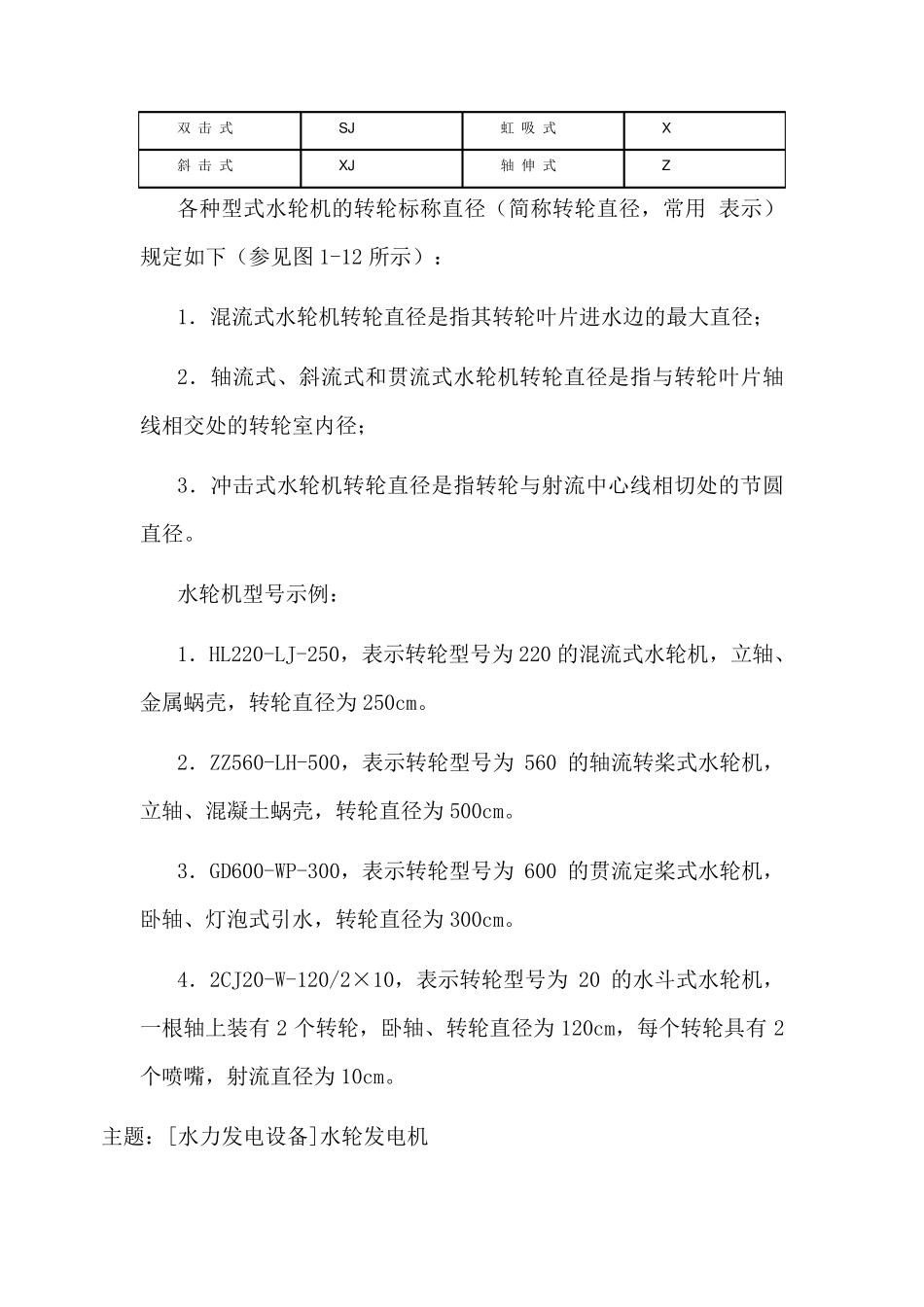

水轮机的型号(转) 根据我国“水轮机型号编制规则”规定,水轮机的型号由三部分组成,每一部分用短横线“—”隔开。第一部分由汉语拼音字母与阿拉伯数字组成,其中拼音字母表示水。 轮机型式,阿拉伯数字表示转轮型号,入型谱的转轮的型号为比转速数值,未入型谱的转轮的型号为各单位自己的编号,旧型号为模型转轮的编号;可逆式水轮机在水轮机型式后加“N”表示。第二部分由两个汉语拼音字母组成,分别表示水轮机主轴布置形式和引水室的特征;第三部分为水轮机转轮的标称直径以及其它必要的数据。水轮机型号中常见的代表符号如表1-2 所示。 对于冲击式水轮机,上述第三部分应表示为:转轮标称直径(cm)/每个转轮上的喷嘴数×射流直径(cm)。 表1-2 水轮机型号的代表符号 水 轮 机 型 式 代 表 符 号 主 轴 布 置 型 式及 引 水 室 特 征 代表符号 混 流 式 HL 立 轴 L 轴 流 转 桨 式 ZZ 卧 轴 W 轴 流 定 桨 式 ZD 金 属 蜗 壳 J 斜 流 式 XL 混 凝 土 蜗 壳 H 冲 击(水斗)式 CJ 灯 泡 式 P 贯 流 转 桨 式 GZ 明 槽 式 M 贯 流 定 桨 式 GD 罐 式 G 可 逆 式 N 竖 井 式 S 双 击 式 SJ 虹 吸 式 X 斜 击 式 XJ 轴 伸 式 Z 各种型式水轮机的转轮标称直径(简称转轮直径,常用 表示)规定如下(参见图1-12 所示): 1.混流式水轮机转轮直径是指其转轮叶片进水边的最大直径; 2.轴流式、斜流式和贯流式水轮机转轮直径是指与转轮叶片轴线相交处的转轮室内径; 3.冲击式水轮机转轮直径是指转轮与射流中心线相切处的节圆直径。 水轮机型号示例: 1.HL220-LJ-250,表示转轮型号为220 的混流式水轮机,立轴、金属蜗壳,转轮直径为250cm。 2.ZZ560-LH-500,表示转轮型号为560 的轴流转桨式水轮机,立轴、混凝土蜗壳,转轮直径为500cm。 3.GD600-WP-300,表示转轮型号为600 的贯流定桨式水轮机,卧轴、灯泡式引水,转轮直径为300cm。 4.2CJ20-W-120/2×10,表示转轮型号为20 的水斗式水轮机,一根轴上装有 2 个转轮,卧轴、转轮直径为120cm,每个转轮具有 2个喷嘴,射流直径为10cm。 主题:[水力发电设备]水轮发电机 [b]一、发电机类型及传力方式[/b] [b](一) 悬挂式发电机[/b] 推力轴承位于转子上方,支承在上机架上。 发电机的传力方式为: 转动部分重量(发电机转子、励磁机转子、水轮机转轮...
