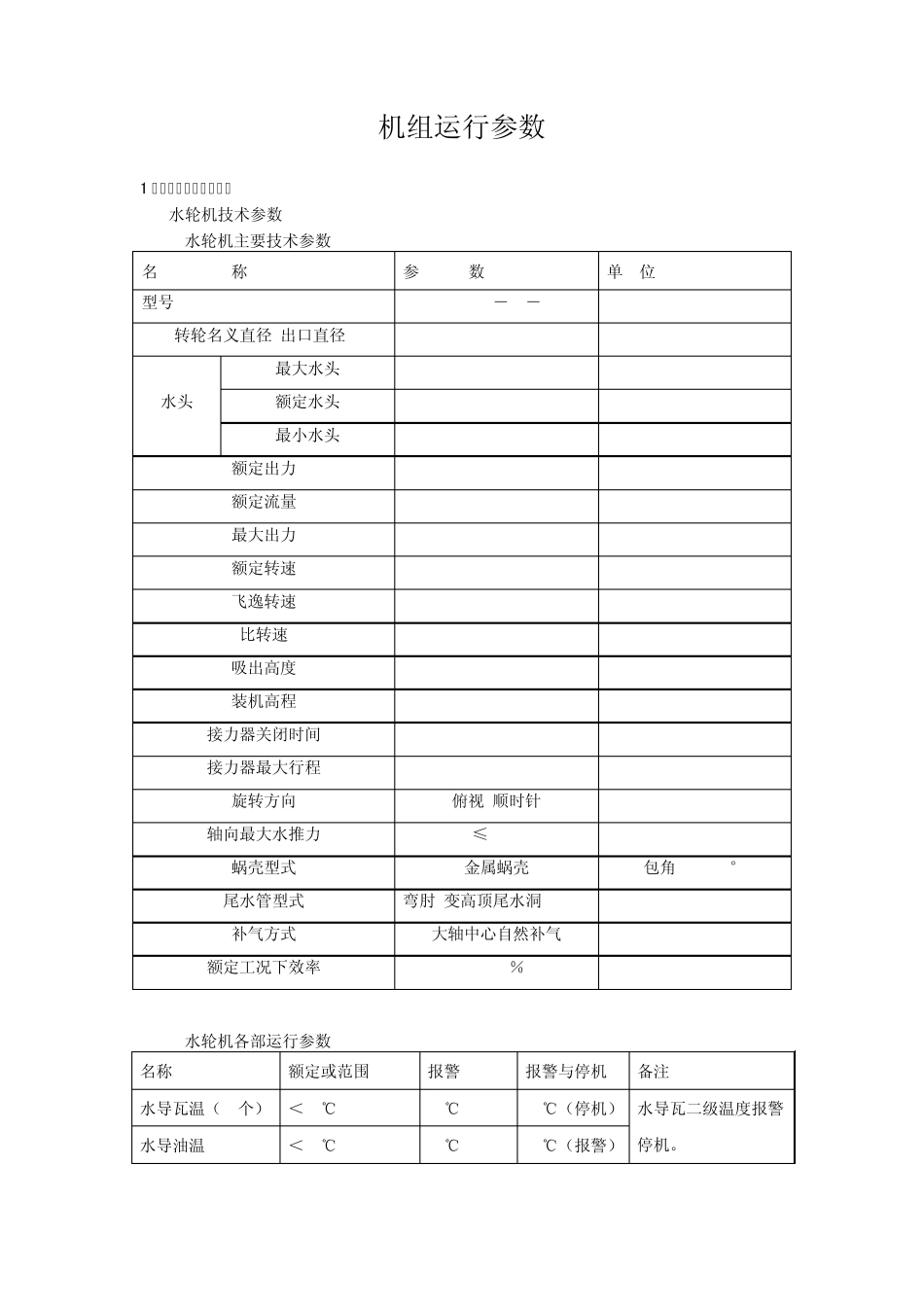

机组运行参数 1 水轮发电机组技术参数 1.1水轮机技术参数 1.1.1水轮机主要技术参数 名 称 参 数 单 位 型号 HLF169A0-LJ-768 转轮名义直径(出口直径) 7680 mm 水头 最大水头 81.60 m 额定水头 67.00 m 最小水头 52.00 m 额定出力 355.4 MW 额定流量 593.1 m3/s 最大出力 394.8 MW 额定转速 85.71 r/min 飞逸转速 167 r/min 比转速 267 m.kW 吸出高度 -11.7 m 装机高程 201 m 接力器关闭时间 10 S 接力器最大行程 783 mm 旋转方向 俯视 顺时针 轴向最大水推力 ≤1360 t 蜗壳型式 金属蜗壳 包角max336° 尾水管型式 弯肘\变高顶尾水洞 补气方式 大轴中心自然补气 额定工况下效率 96.39% 1.1.2水轮机各部运行参数 名称 额定或范围 报警 报警与停机 备注 水导瓦温(10个) <70℃ 70℃ 75℃(停机) 水导瓦二级温度报警停机。 水导油温 <65℃ 65℃ 70℃(报警) 水导冷却出口水温 <35℃ 35℃ 40℃(报警) 水导冷却进口水温 <27℃ 27℃ 主轴密封温度 <40℃ 40℃ 50℃(停机) 水导主油箱 <155mm 155mm 45mm(报警) 油槽油位均指距离油箱底部的高度。 水导下油箱 <110mm 110mm(高) 210mm(报警) 顶盖回油箱 330mm 710mm(高) 220mm(报警) 顶盖低油位报警,停止工备泵的运行。 顶盖水位 413mm(高) 1.1.3水轮机各泵的控制液位定值 名称 正常启动值 备用启动值 停泵值 备注 水导油泵 100mm 200mm 距顶油箱底部 顶盖水泵 323mm 413mm 233mm 距顶盖内底部 1.2发电机技术参数 1.2.1发电机主要技术参数 名称 参数 单位 备注 型号 SF350-70/15880 立轴半伞式 额定容量 388.89 MVA 额定功率 350 MW 额定电压 18 KV 额定电流 12474 A 额定转子电压 389 V 额定转子电流 2202 A 额定功率因数 0.9 额定频率 50 Hz 额定转速 85.71 r/min 飞逸转速 170 r/min 相数 3 并联五支路 绝缘等级 F 级 磁极对数 35 定子槽数 630 励磁方式 静止励磁 测频方式 残压测频 短路比 1.12 % 飞轮力矩 (GD2) ≥ 150000 t.m2 纵轴同步电抗Xd 104 % 纵轴瞬 变电抗X'd 28.2 % 纵轴超瞬变 电抗X"d 26.5 % 纵轴超瞬变 电抗X"d 21.9 % 纵轴超瞬变电抗X"d 20.5 % 横轴同步 电抗Xq 70 % 横轴 瞬变电抗X'q 70 % 横轴超瞬变电抗 X"q 24.3 % 负...
