水闸过流能力及稳定计算

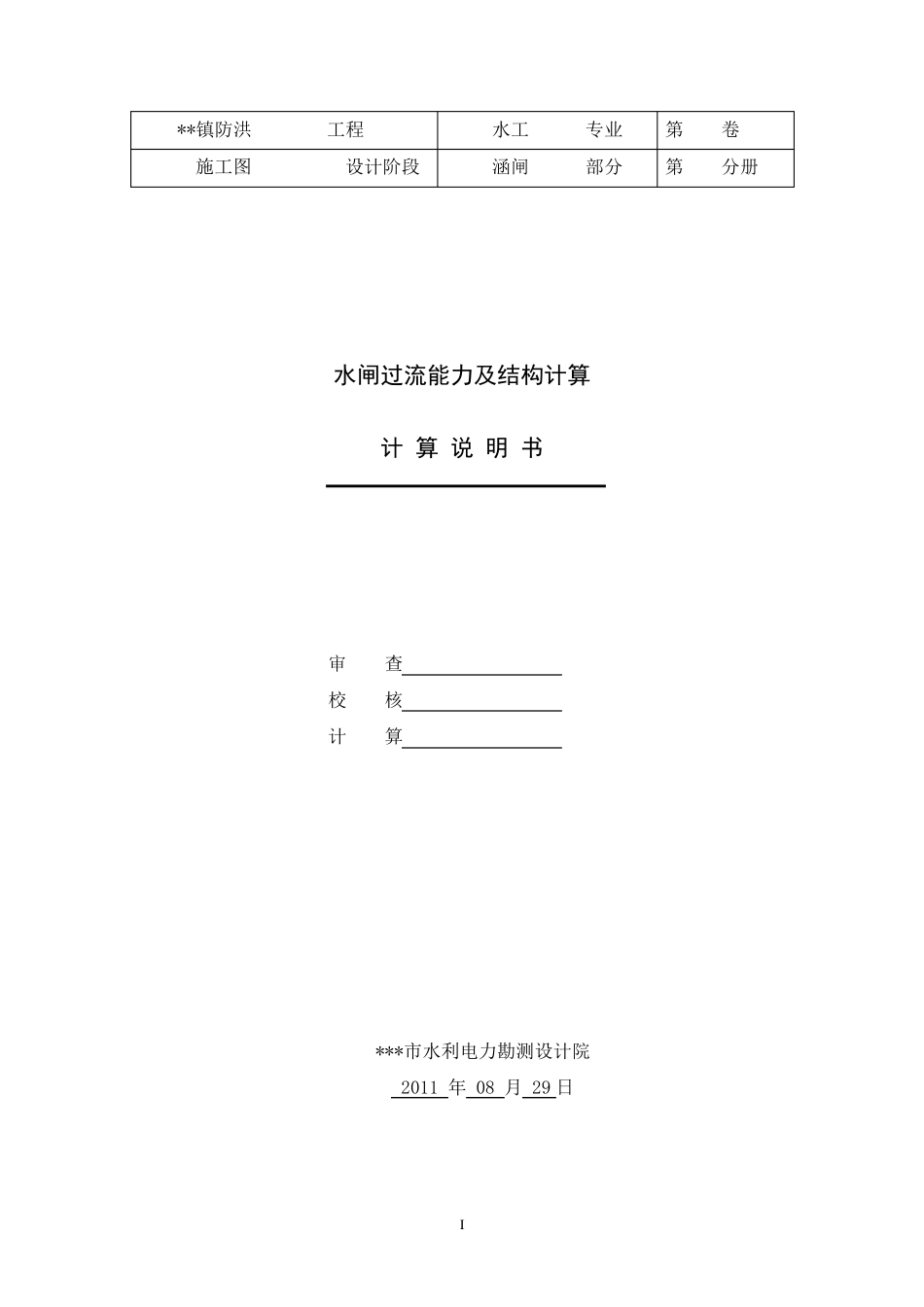

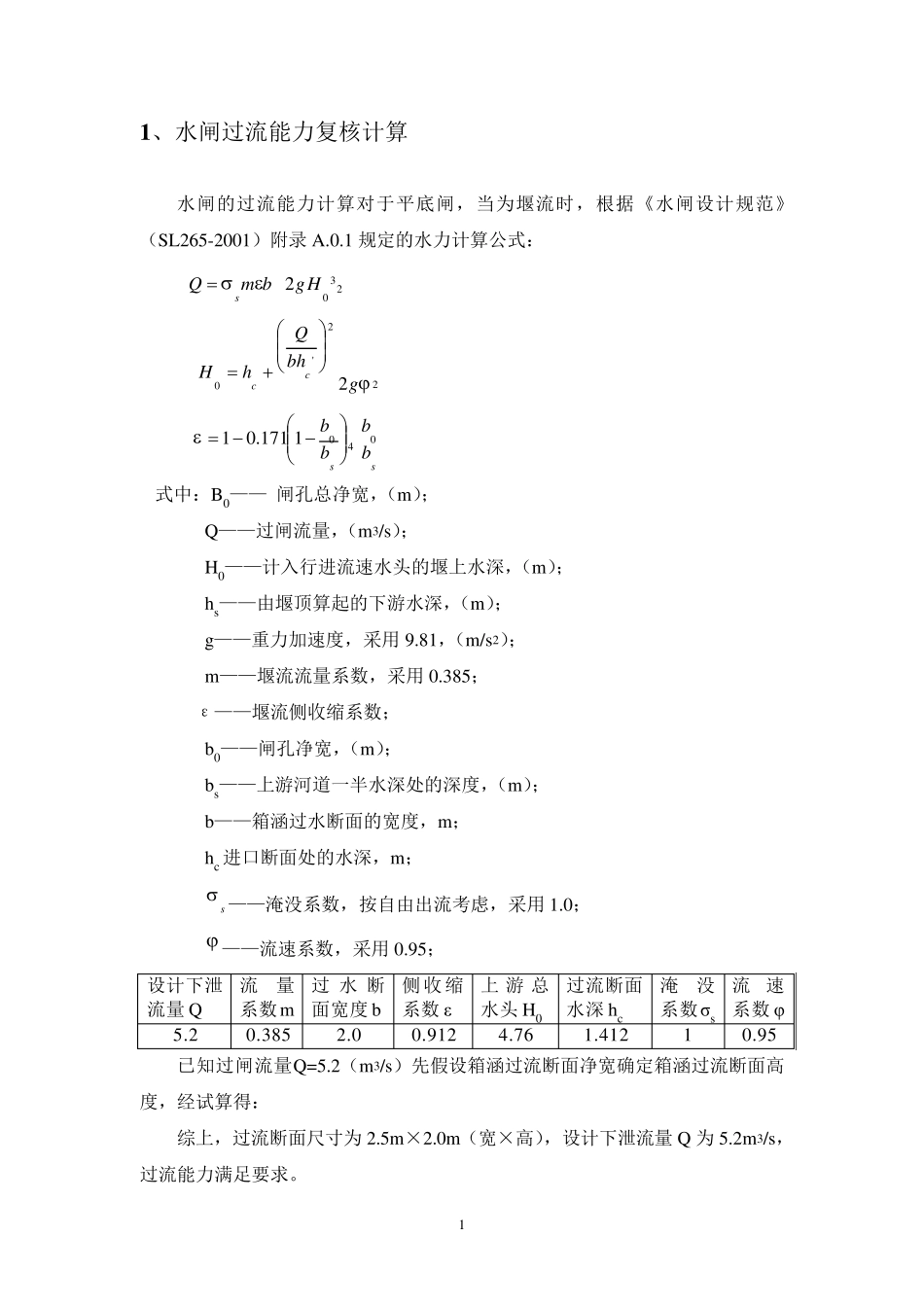

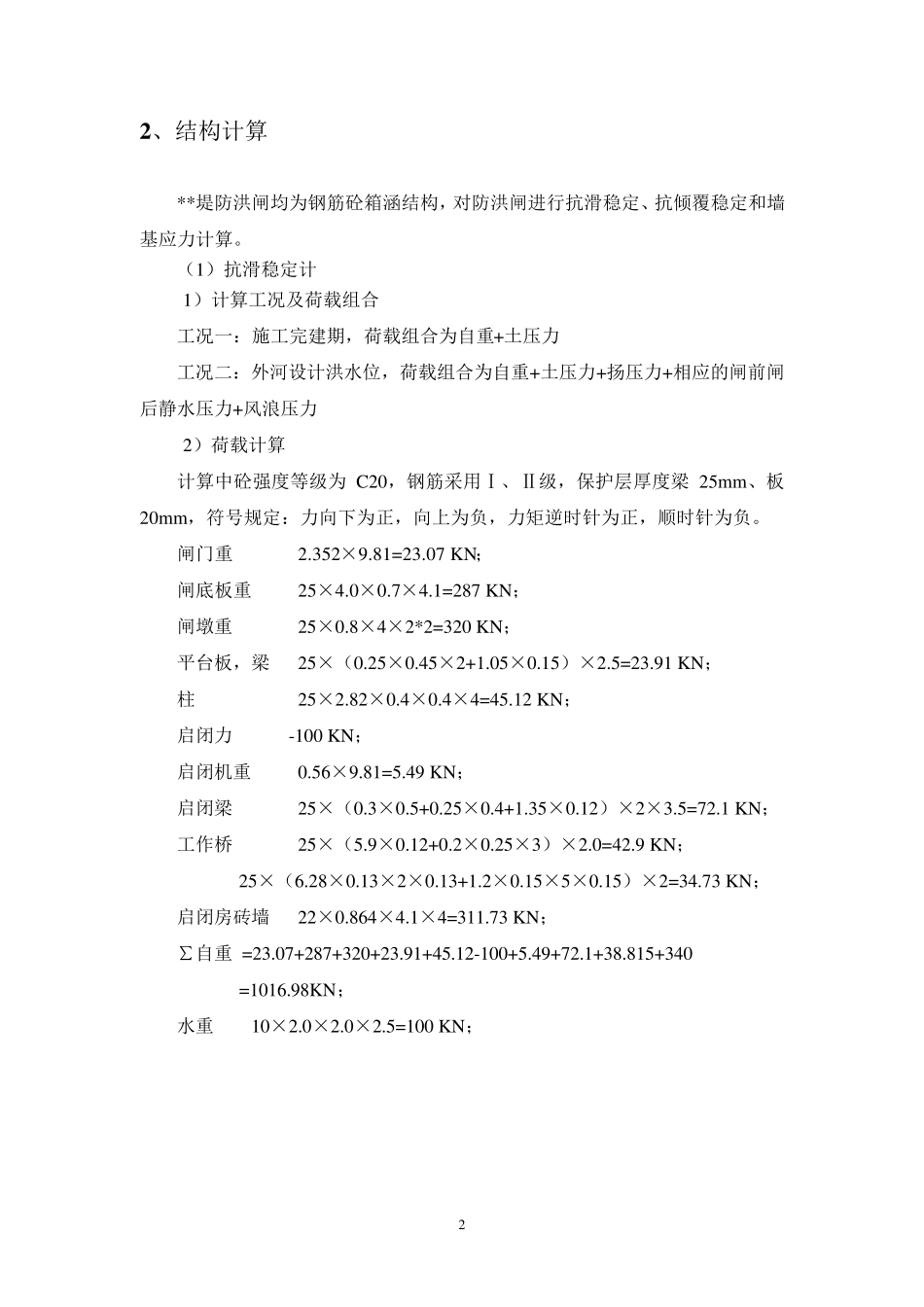

I **镇防洪 工程 水工 专业 第 卷 施工图 设计阶段 涵闸 部分 第 分册 水闸过流能力及结构计算 计 算 说 明 书 审 查 校 核 计 算 ***市水利电力勘测设计院 2011 年 08 月 29 日 1 1 、水闸过流能力复核计算 水闸的过流能力计算对于平底闸，当为堰流时，根据《水闸设计规范》（SL265-2001）附录A.0.1 规定的水力计算公式： 2302 HgbmQs  22'02 gbhQhHcc 4001171.01ssbbbb  式中：B0—— 闸孔总净宽，（m）； Q——过闸流量，（m3/s）； H0——计入行进流速水头的堰上水深，（m）； hs——由堰顶算起的下游水深，（m）； g——重力加速度，采用9.81，（m/s2）； m——堰流流量系数，采用0.385； ε——堰流侧收缩系数； b0——闸孔净宽，（m）； bs——上游河道一半水深处的深度，（m）； b——箱涵过水断面的宽度，m； hc 进口断面处的水深，m； s ——淹没系数，按自由出流考虑，采用1.0；  ——流速系数，采用0.95； 设计下泄流量Q 流量系数m 过水断面宽度b 侧收缩系数ε 上游总水头H0 过流断面水深hc 淹没系数σs 流速系数φ 5.2 0.385 2.0 0.912 4.76 1.412 1 0.95 已知过闸流量Q=5.2（m3/s）先假设箱涵过流断面净宽确定箱涵过流断面高度，经试算得： 综上，过流断面尺寸为2.5m×2.0m（宽×高），设计下泄流量Q 为5.2m3/s，过流能力满足要求。 2 2 、结构计算 **堤防洪闸均为钢筋砼箱涵结构，对防洪闸进行抗滑稳定、抗倾覆稳定和墙基应力计算。 （1）抗滑稳定计 1）计算工况及荷载组合 工况一：施工完建期，荷载组合为自重+土压力 工况二：外河设计洪水位，荷载组合为自重+土压力+扬压力+相应的闸前闸后静水压力+风浪压力 2）荷载计算 计算中砼强度等级为C20，钢筋采用Ⅰ、Ⅱ级，保护层厚度梁25mm、板20mm，符号规定：力向下为正，向上为负，力矩逆时针为正，顺时针为负。 闸门重 2.352×9.81=23.07 KN； 闸底板重 25×4.0×0.7×4.1=287 KN； 闸墩重 25×0.8×4×2*2=320 KN； 平台板，梁 25×（0.25×0.45×2+1.05×0.15）×2.5=23.91 KN； 柱 25×2.82×0.4×0.4×4=45.12 KN； 启闭力 -100 KN； 启闭机重 0.56×9.81=5.49 KN； 启闭梁 25×（0.3×0.5+0.25×0.4+1.35×0.12）×2×3.5=72.1 KN； 工作桥 25×（5.9×0.12+0.2×0.25×3）×2.0=42.9 KN； 2...
