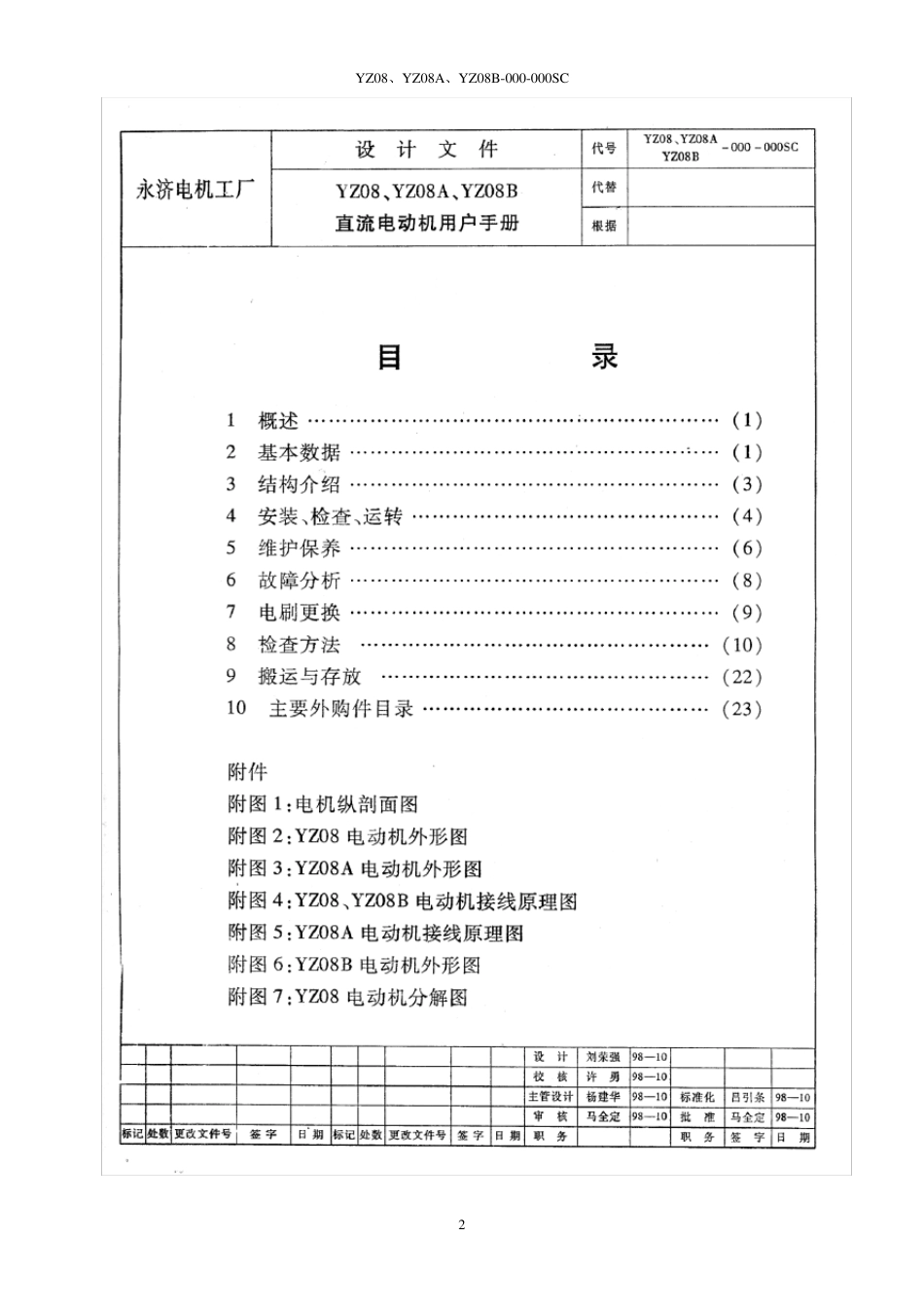

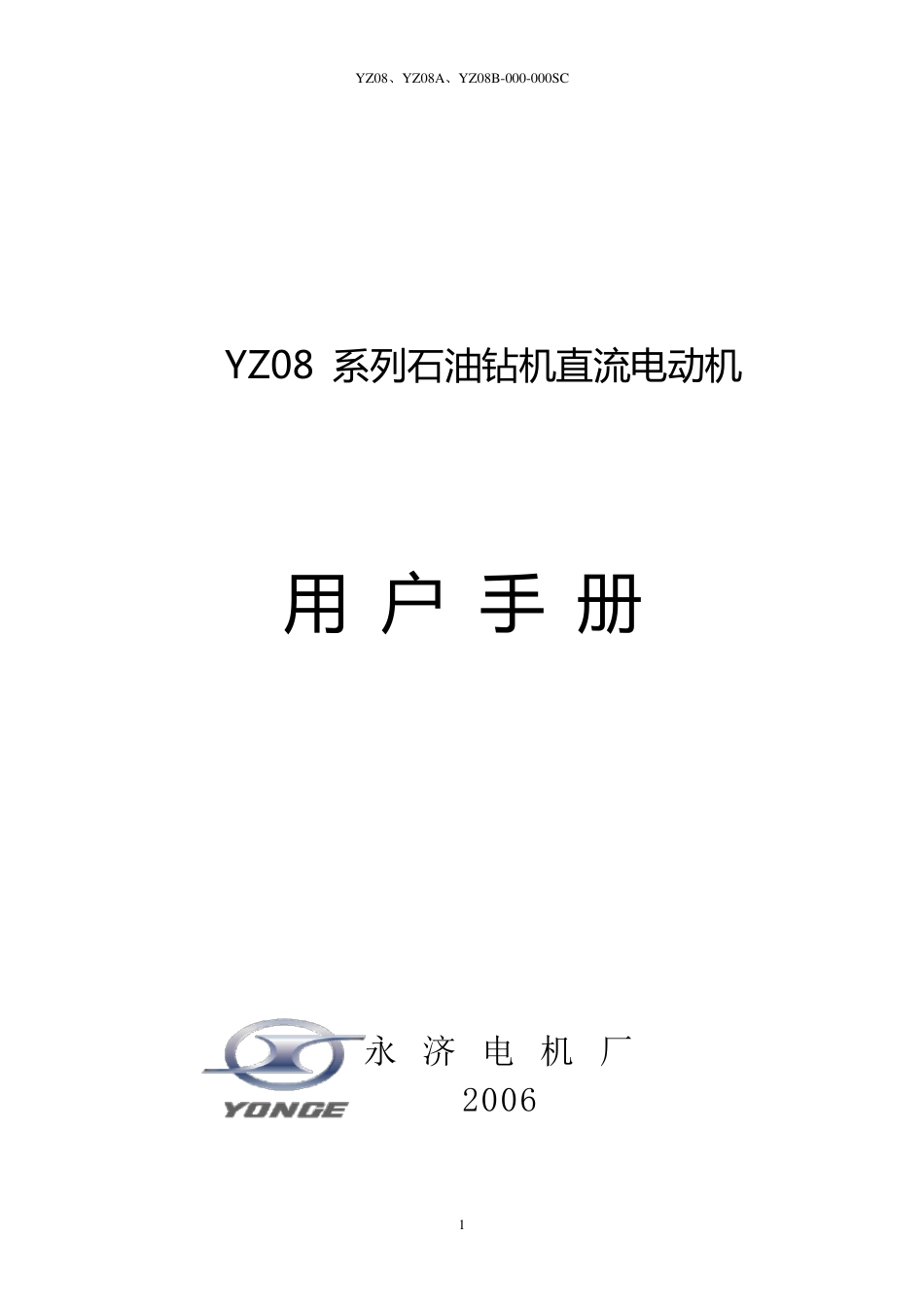

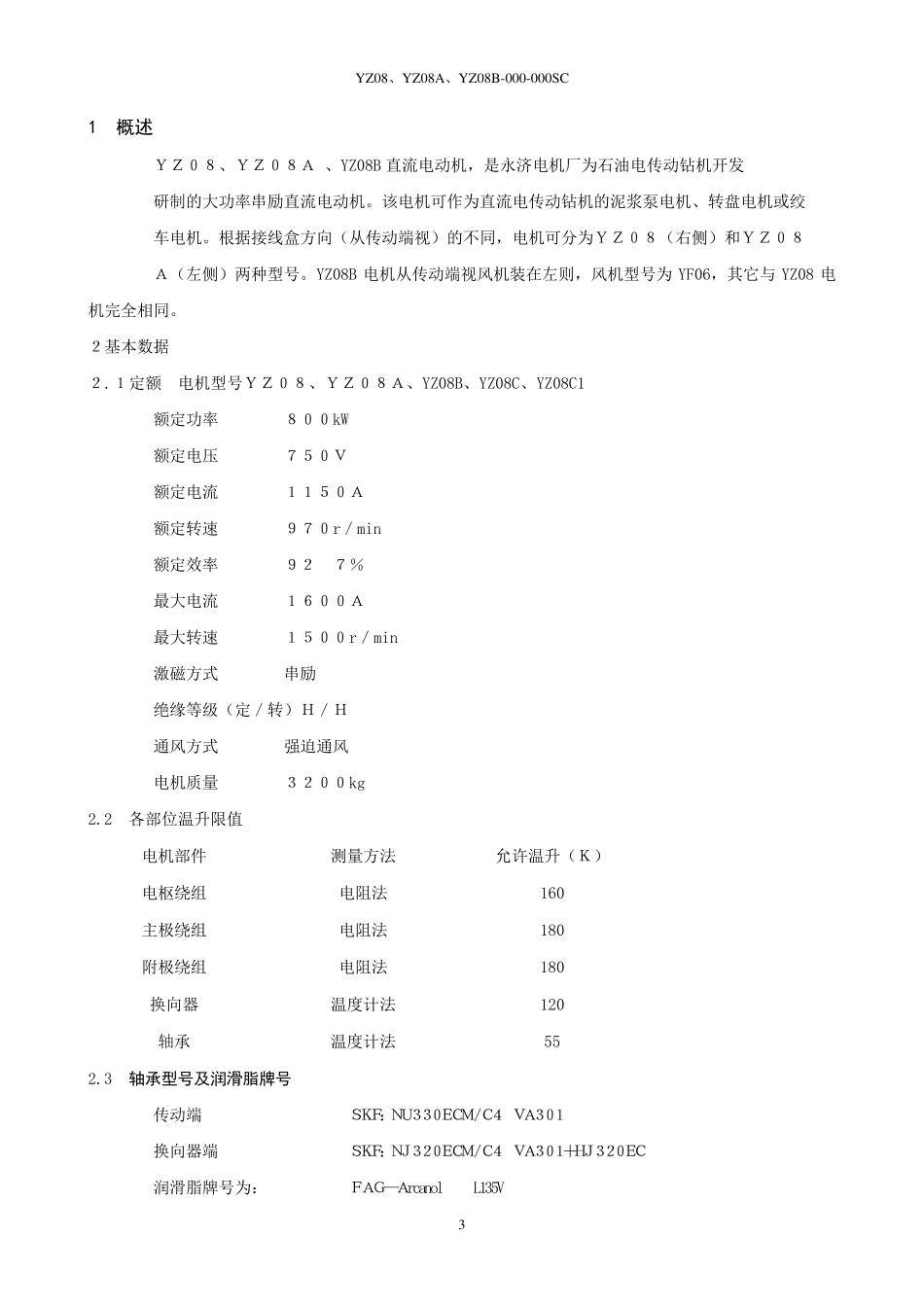

YZ08、YZ08A、YZ08B-000-000SC 1 YZ08 系 列 石 油 钻 机 直 流 电 动 机 用 户 手 册 永 济 电 机 厂 2006 YZ08、YZ08A、YZ08B-000-000SC 2 YZ08、 YZ08A、 YZ08B-000-000SC 3 1 概述 Y Z 0 8 、 Y Z 0 8 A 、 YZ08B 直 流 电 动 机 , 是 永 济 电 机 厂 为 石 油 电 传 动 钻 机 开 发 研 制 的 大 功 率 串 励 直 流 电 动 机 。 该 电 机 可 作 为 直 流 电 传 动 钻 机 的 泥 浆 泵 电 机 、 转 盘 电 机 或 绞 车 电 机 。 根 据 接 线 盒 方 向 ( 从 传 动 端 视 ) 的 不 同 , 电 机 可 分 为 Y Z 0 8 ( 右 侧 ) 和 Y Z 0 8 A ( 左 侧 ) 两 种 型 号 。 YZ08B 电 机 从 传 动 端 视 风 机 装 在 左 则 , 风 机 型 号 为YF06, 其 它 与YZ08 电机 完 全 相 同 。 2 基 本 数 据 2 .1 定 额电 机 型 号 Y Z 0 8 、 Y Z 0 8 A 、 YZ08B、 YZ08C、 YZ08C1 额 定 功 率 8 0 0 kW 额 定 电 压 7 5 0 V 额 定 电 流 1 1 5 0 A 额 定 转 速 9 7 0 r/ min 额 定 效 率 9 27 % 最 大 电 流 1 6 0 0 A 最 大 转 速 1 5 0 0 r/ min 激 磁 方 式 串 励 绝 缘 等 级 ( 定 / 转 ) H / H 通 风 方 式 强 迫 通 风 电 机 质 量 3 2 0 0 kg 2.2 各 部 位 温 升 限 值 电 机 部 件 测 量 方 法 允 许 温 升 ( K ) 电 枢 绕 组 电 阻 法 160 主 极 绕 组 电 阻 法 180 附 极 绕 组 电 阻 法 180 换向 器 温 度计法 120 轴承 温 度计法 55 2.3 轴承型号及润滑脂牌号 传 动 端 SKF:NU330ECM/C4 VA301 换向 器端 SKF:NJ320ECM/C4 VA301+HJ320EC 润滑脂牌号 为 : FA G—A rcanol L135V YZ08、YZ08A、YZ08B-000-000SC 4 2.4 电刷: 尺寸: 19.1×57.2×70 牌号: T900 电刷压力:40±4N 2.5 质量 总质量 3200kg 转子 1025kg 2.6 电机纵剖面图见附图1;电机纵剖面图见附图1;外形图见...
