汇编语言课程设计绘制三角形图形程序

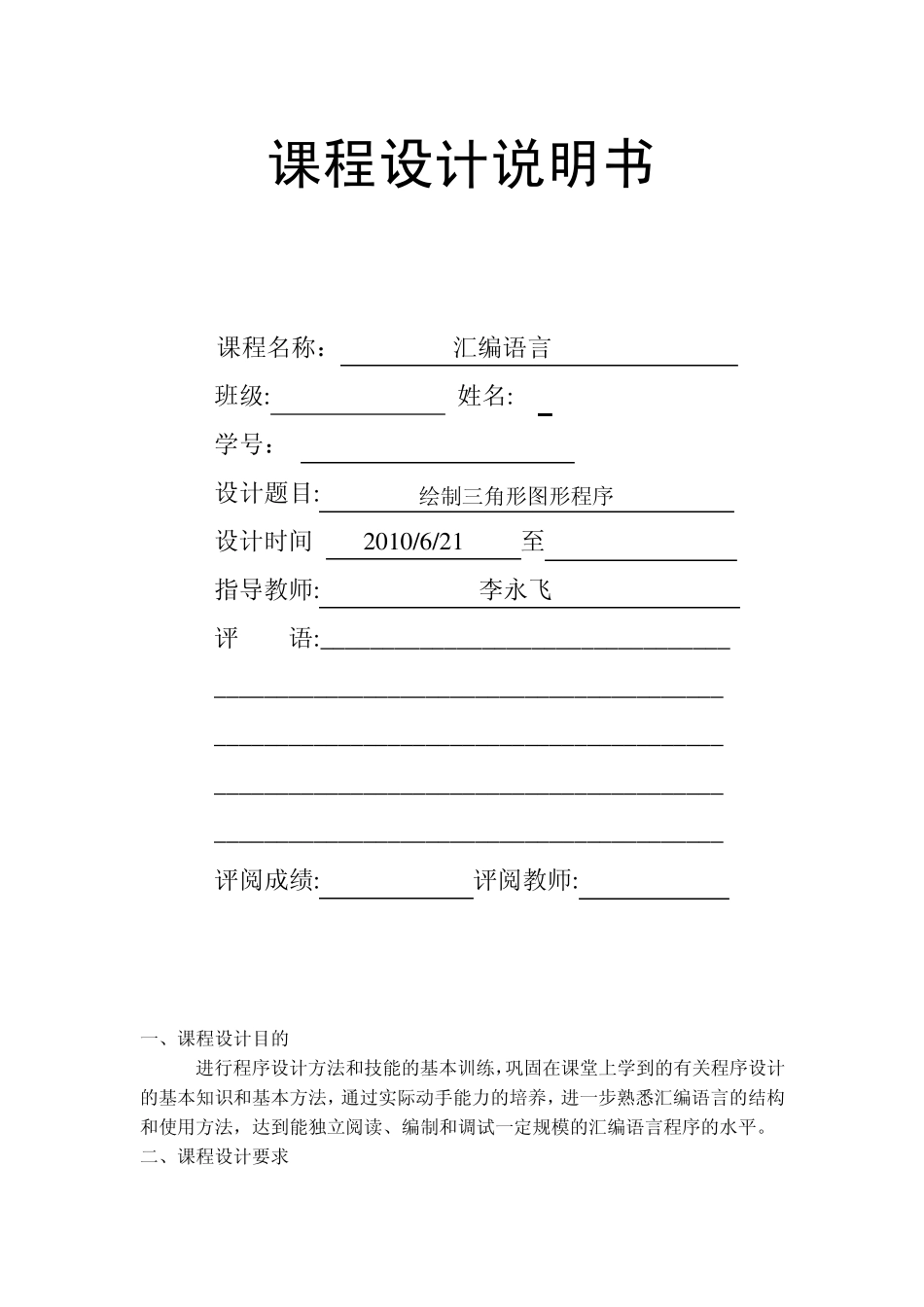

课程设计说明书 课程名称： 汇编语言 班级: 姓名:__ _ 学号：__ __ 设计题目: 绘制三角形图形程序 设计时间: 2010/6/21 至 2010/7/2 指导教师: 李永飞 评 语:_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 评阅成绩: 评阅教师: 一、课程设计目的 进行程序设计方法和技能的基本训练，巩固在课堂上学到的有关程序设计的基本知识和基本方法，通过实际动手能力的培养，进一步熟悉汇编语言的结构和使用方法，达到能独立阅读、编制和调试一定规模的汇编语言程序的水平。 二、课程设计要求 - 1 - 1.要求编写并调试通过一个小型软件，实现对软件或硬件的操作。 2.遵循模块化、结构化的程序设计方法。 3.要求程序必须正确。 4.程序简明易懂，多运用输入输出提示，出错信息及必要的注释。 5.要求程序结构合理，语句使用得当。 6.适当追求编程技巧和程序运行效率。 三、课程设计题目: 绘制三角形图形程序 四、课题分析 编写程序.使 PC机显示一个三角形。对于图形设计，要通过BIOS INT 10H调用，用菜单选择三角形的输出。三角形可分割为 3条直线，因此显示三角形就可分解为根据两点画直线的程序。 五、流程图： Q 六、核心代码展示： 1、主函数 MAIN PROC FAR ASSUME CS:CODE,DS:DATA,ES:DATA,SS:STACKS START: MOV AX,DATA 设置三角形颜色 设置 3 顶点坐标 设置显示方式 AL=12H 显示欢迎界面 用 户 输 入选项 程序结束 设置显示方式 AL=02H Lin e 函数绘图 清屏 - 2 - MOV DS,AX MOV AX,0A000H MOV ES,AX MOV AX,0012H ;设置640*480*16图形模式 INT 10H reset: ;02文字模式显示主界面 MOV AX,0002H ;根据用户输入调用相关功能 INT 10H disp desk mov ah,01h int 21h cm...
