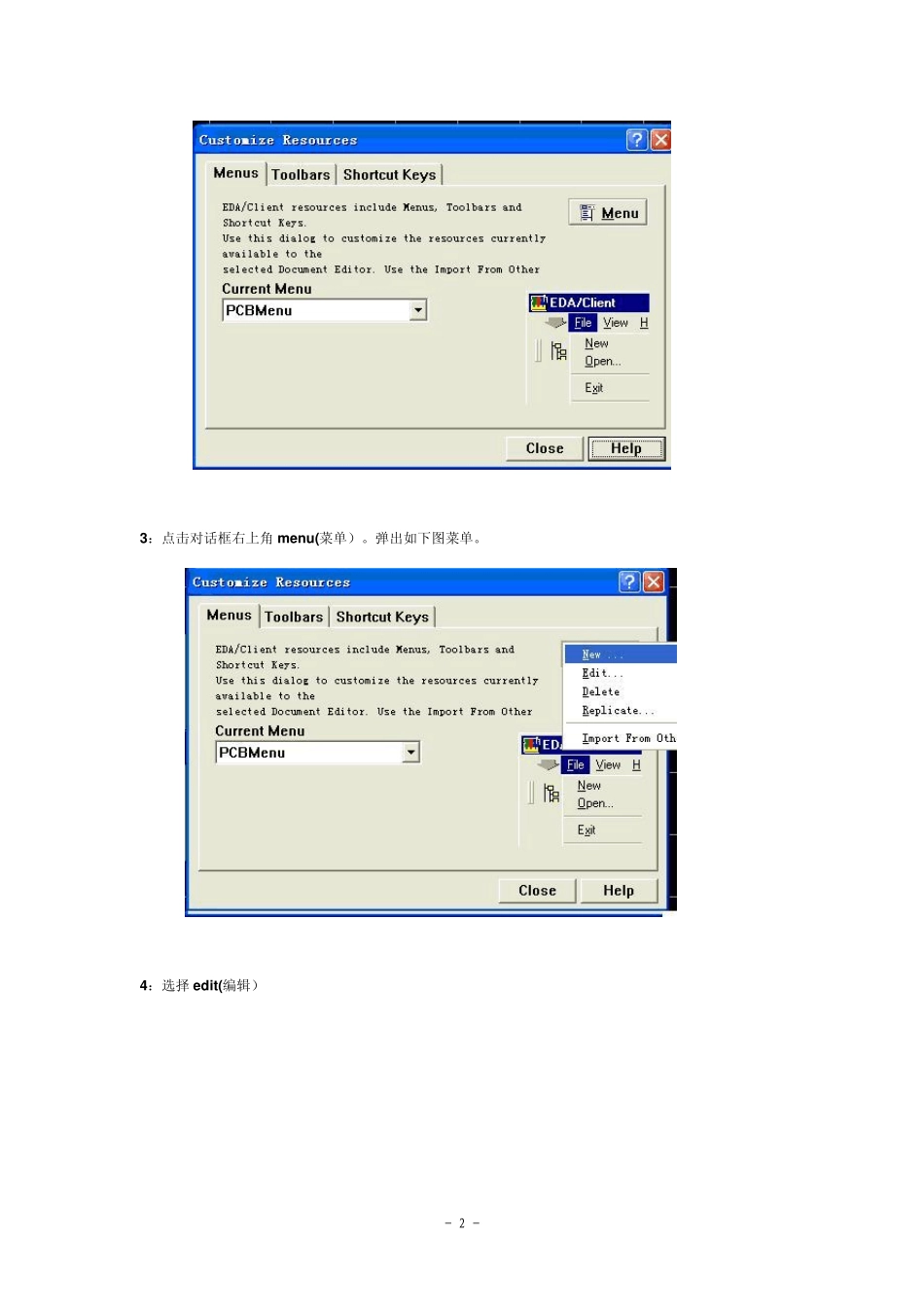

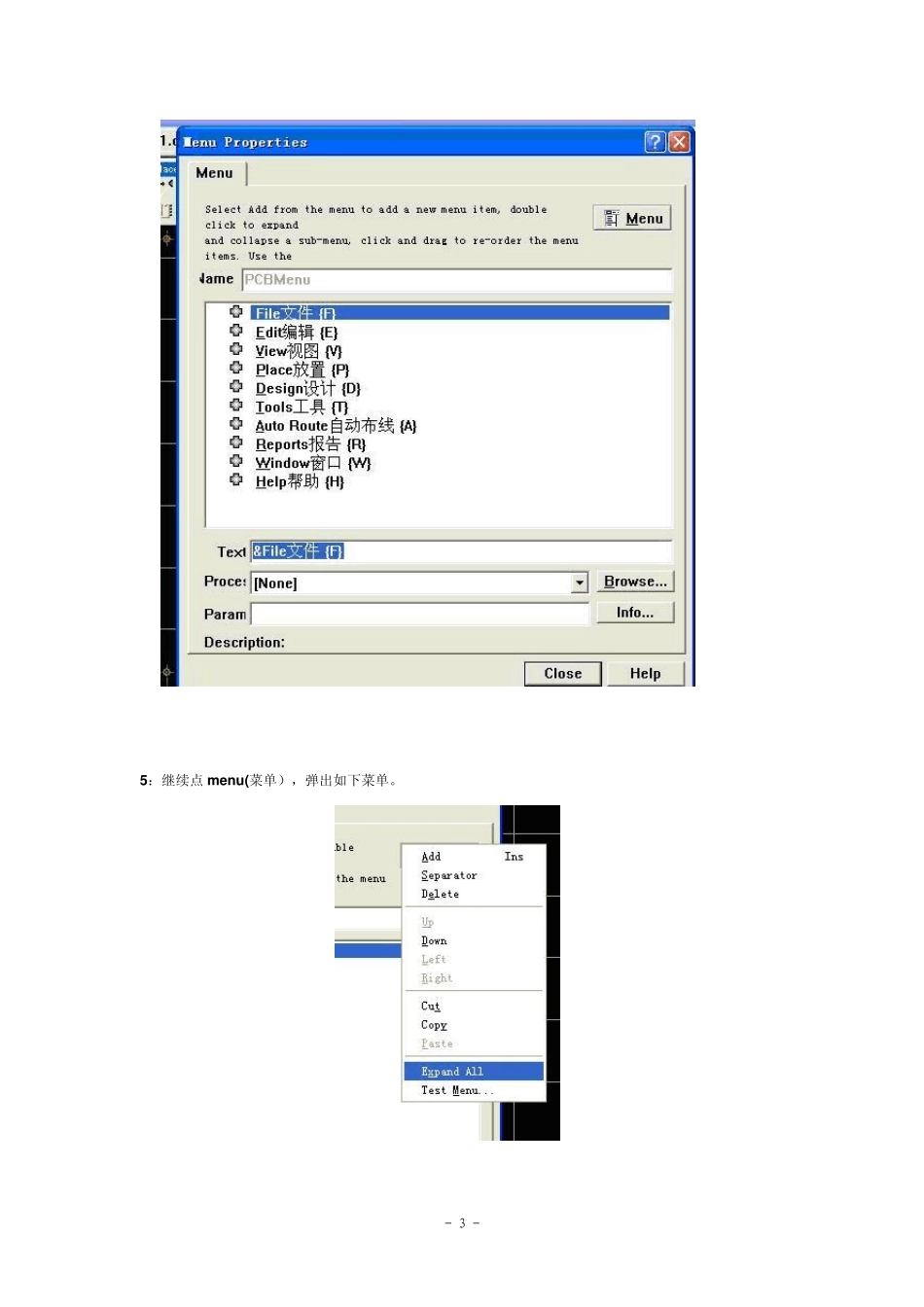

- 1 - protel 99se 简体中文版中如何调用出3D 显示功能 前言:在protel 99se 英文版中有3D 显示功能很好用。设计师可以很快的看到自己设计的电路板的外观。但汉化成简体中文后这个功能没有了。网上好多只是简单的说调用就可以了。没有具体操作步骤。在此我将此步骤写下来。供大家参考。 1:调用前提要在pcb 设计窗口打开的情况下。如上图。 2:点击左侧大箭头。弹出如上图菜单。然后选择 customize..(自定义)。将弹出如下图对话框。 - 2 - 3:点击对话框右上角menu (菜单)。弹出如下图菜单。 4:选择 edit(编辑) - 3 - 5:继续点menu(菜单),弹出如下菜单。 - 4 - 6:然后选择expand all(展开全部),找到如下菜单。 7:找到customiz...定制 - 5 - 8:点menu。弹出菜单,然后选择 add 9:点右下角的 brow se,弹出下图。 - 6 - 10:找到pcb3d:viewpcb3d,并且选中他。点ok. 11:将上图中text 后的 menu item 改成你想要的名字。然后关闭所有弹出的菜单。 12:现在可以在上图的菜单中找到你定制的名字。 - 7 - 13:会弹出上面的对话框。直接点 ok 14:好已经是 3D 显示了。3D 功能调用到此结束。以后你的软件有有此功能了。
