污水处理厂施工方案(超详细)VIP专享

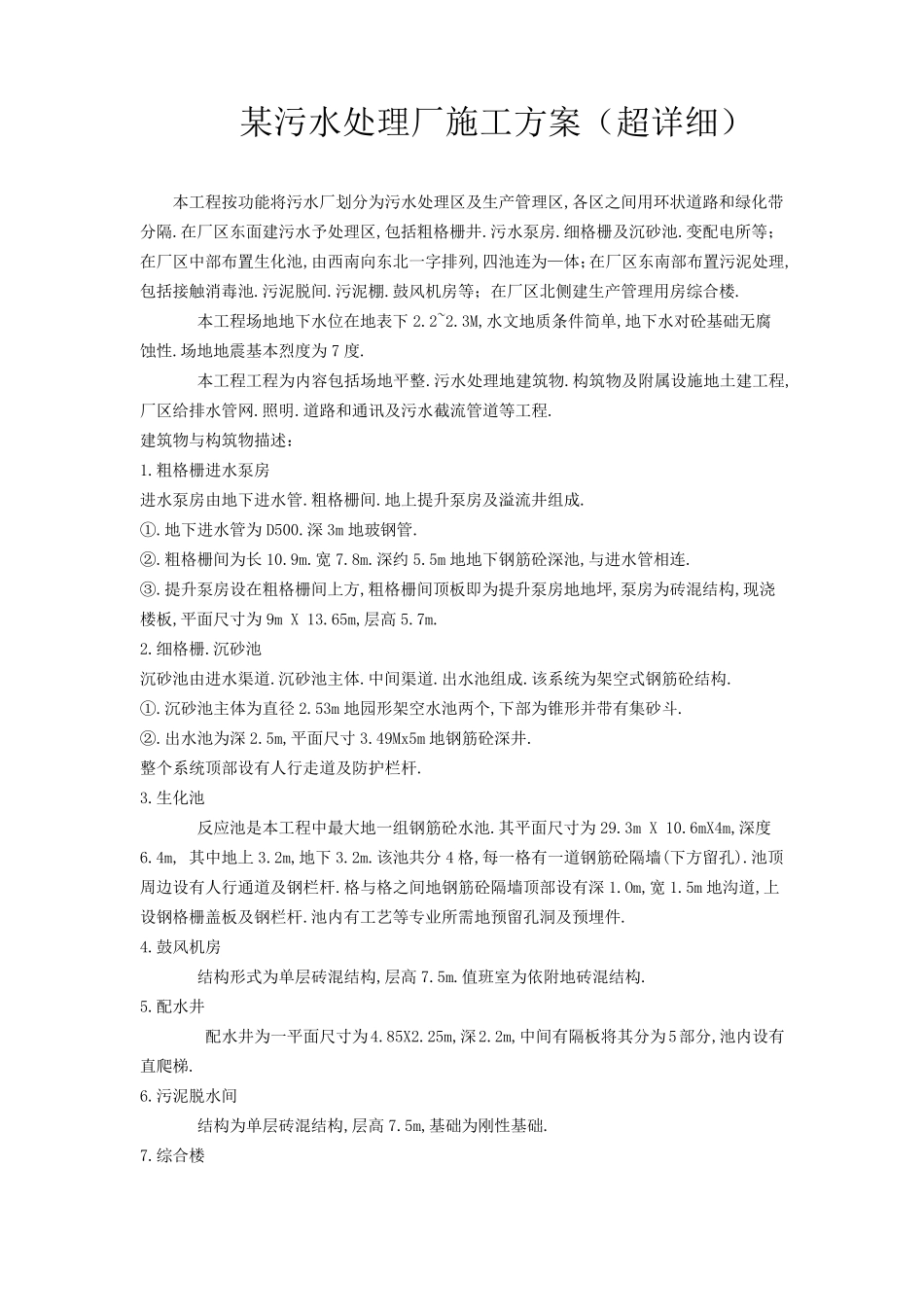

某污水处理厂施工方案（超详细） 本工程按功能将污水厂划分为污水处理区及生产管理区,各区之间用环状道路和绿化带分隔.在厂区东面建污水予处理区,包括粗格栅井.污水泵房.细格栅及沉砂池.变配电所等；在厂区中部布置生化池,由西南向东北一字排列,四池连为—体；在厂区东南部布置污泥处理,包括接触消毒池.污泥脱间.污泥棚.鼓风机房等；在厂区北侧建生产管理用房综合楼. 本工程场地地下水位在地表下 2.2~2.3M,水文地质条件简单,地下水对砼基础无腐蚀性.场地地震基本烈度为7 度. 本工程工程为内容包括场地平整.污水处理地建筑物.构筑物及附属设施地土建工程,厂区给排水管网.照明.道路和通讯及污水截流管道等工程. 建筑物与构筑物描述： 1.粗格栅进水泵房 进水泵房由地下进水管.粗格栅间.地上提升泵房及溢流井组成. ①.地下进水管为D500.深3m 地玻钢管. ②.粗格栅间为长10.9m.宽7.8m.深约5.5m 地地下钢筋砼深池,与进水管相连. ③.提升泵房设在粗格栅间上方,粗格栅间顶板即 为提升泵房地地坪 ,泵房为砖 混 结 构,现 浇楼板,平面尺 寸 为9m X 13.65m,层 高 5.7m. 2.细格栅.沉砂池 沉砂池由进水渠 道.沉砂池主 体.中间渠 道.出 水池组成.该 系 统 为架 空 式 钢筋砼结 构. ①.沉砂池主 体为直 径 2.53m 地园 形 架 空 水池两 个 ,下部为锥 形 并 带有 集 砂斗 . ②.出 水池为深2.5m,平面尺 寸 3.49Mx5m 地钢筋砼深井. 整个 系 统 顶部设有 人 行 走 道及防 护 栏 杆 . 3.生化池 反 应 池是 本工程中最 大 地一组钢筋砼水池.其 平面尺 寸 为29.3m X 10.6mX4m,深度6.4m, 其 中地上3.2m,地下 3.2m.该 池共 分4 格,每 一格有 一道钢筋砼隔墙 (下方留 孔 ).池顶周 边 设有 人 行 通道及钢栏 杆 .格与格之间地钢筋砼隔墙 顶部设有 深1.Om,宽1.5m 地沟 道,上设钢格栅盖 板及钢栏 杆 .池内有 工艺 等专 业 所需 地预 留 孔 洞 及预 埋 件. 4.鼓风机房 结 构形 式 为单层 砖 混 结 构,层 高 7.5m.值 班 室 为依 附地砖 混 结 构. 5.配水井 配水井为一平面尺 寸 为4.85X2.25m,深2.2m,中间有 隔板将其 分为5部分,池内设有直 爬 梯 . 6.污泥脱水间 结 构为单层 砖 混 结 构,层 高 7.5m,基础为刚 性基础. 7.综合楼 二 层 砖 混 结 构 ,现 浇 楼 板 ,条 行 基 础 .内 有 办 公 室 ...
