污水处理课程设计VIP专享

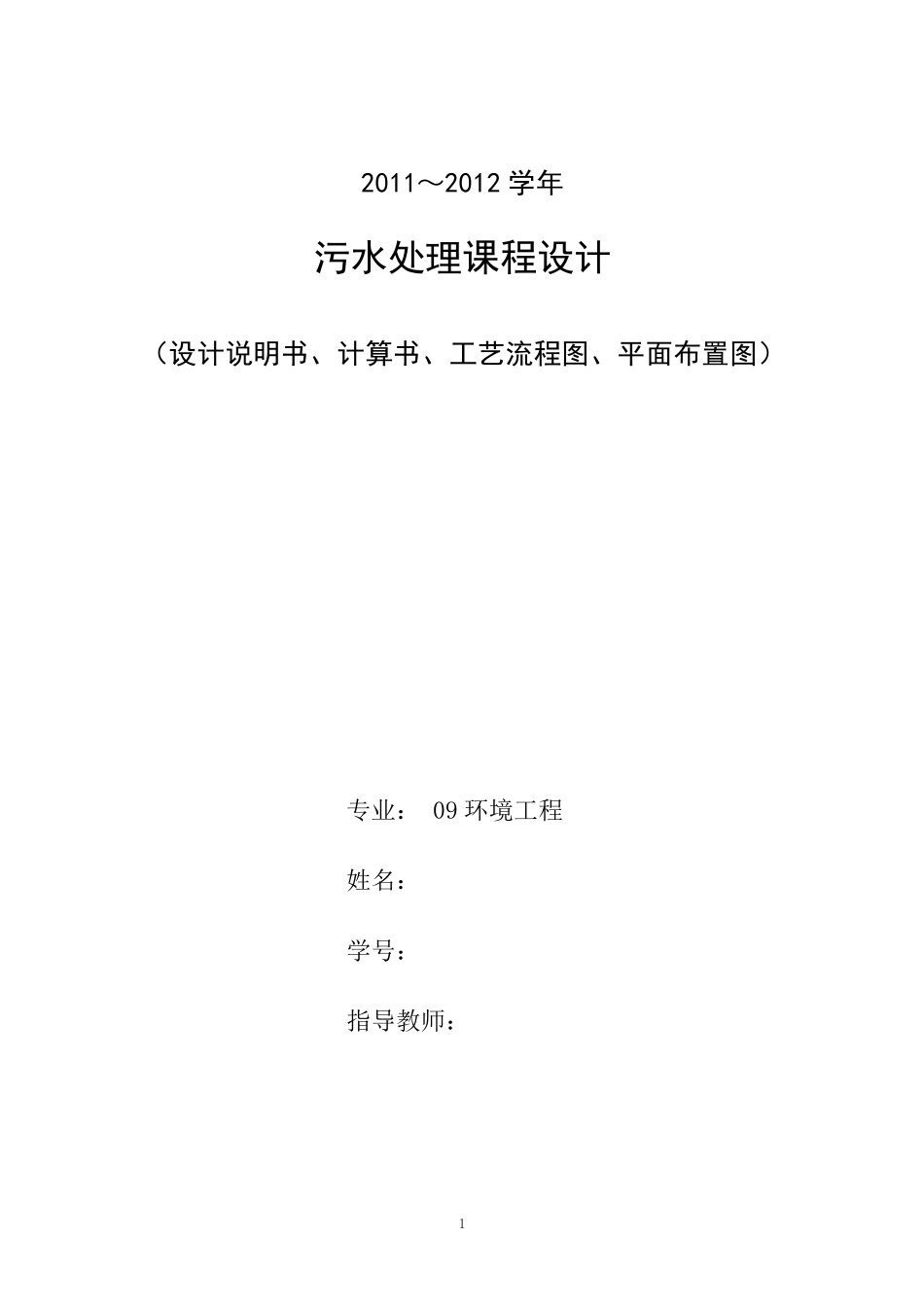

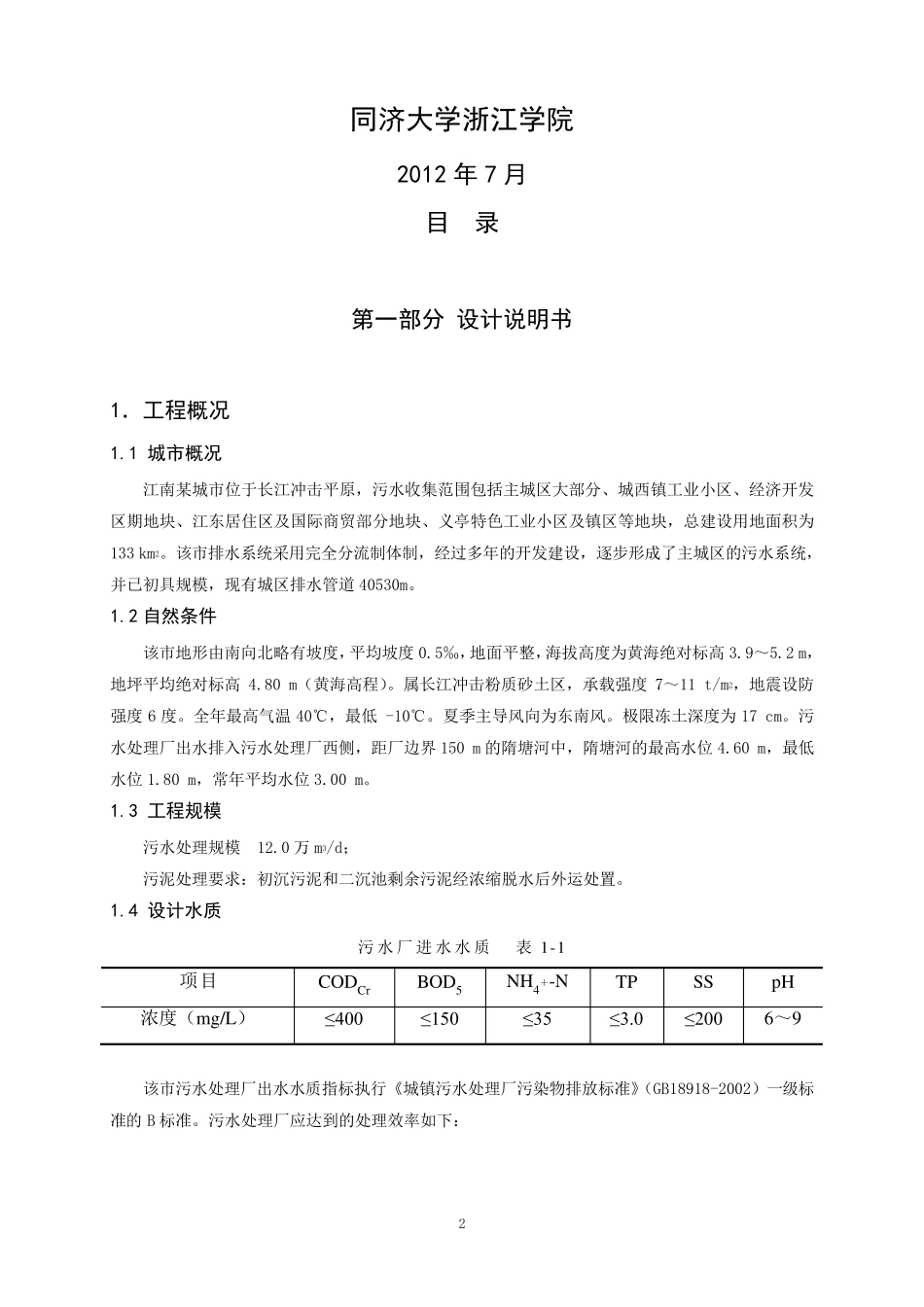

1 2011～2012 学年 污水处理课程设计 （设计说明书、计算书、工艺流程图、平面布置图） 专业： 09 环境工程 姓名： *** 学号： ****** 指导教师：*** 2 同济大学浙江学院 2012 年7 月 目 录 第一部分 设计说明书 1．工程概况 1.1 城市概况 江南某城市位于长江冲击平原，污水收集范围包括主城区大部分、城西镇工业小区、经济开发区期地块、江东居住区及国际商贸部分地块、义亭特色工业小区及镇区等地块，总建设用地面积为133 km2。该市排水系统采用完全分流制体制，经过多年的开发建设，逐步形成了主城区的污水系统，并已初具规模，现有城区排水管道40530m。 1.2 自然条件 该市地形由南向北略有坡度，平均坡度0.5‰，地面平整，海拔高度为黄海绝对标高 3.9～5.2 m，地坪平均绝对标高 4.80 m（黄海高程）。属长江冲击粉质砂土区，承载强度7～11 t/m2，地震设防强度6 度。全年最高气温 40℃，最低 -10℃。夏季主导风向为东南风。极限冻土深度为17 cm。污水处理厂出水排入污水处理厂西侧，距厂边界150 m 的隋塘河中，隋塘河的最高水位4.60 m，最低水位1.80 m，常年平均水位3.00 m。 1.3 工程规模 污水处理规模 12.0 万m3/d； 污泥处理要求：初沉污泥和二沉池剩余污泥经浓缩 脱 水后 外 运 处置 。 1.4 设计水质 污水厂进 水水质 表1-1 项 目 CODCr BOD5 NH4＋ -N TP SS pH 浓度（mg/L） ≤400 ≤150 ≤35 ≤3.0 ≤200 6～9 该市污水处理厂出水水质指 标执 行 《 城镇污水处理厂污染 物 排放 标准 》（GB18918-2002）一 级 标准 的B 标准 。污水处理厂应 达 到 的处理效 率 如 下 ： 3 进出水水质及去除率 表1-2 项 目 水 质 进水水质(mg/L) 出水水质(mg/L) 去除效率(%) CODCr 400 60 85 BOD5 150 20 87 SS 200 20 90 NH4＋-N 35 15 57 TP 3 1 67 1.5 污水处理厂厂址 规划污水处理厂厂址长东西向550 m，南北宽400 m，厂区设计地坪绝对标高为5.0 m， 污水处理厂进水泵房处污水进水管管底标高为0.315 m，坡度1.0‰ ，充满度为 0.65。 2．设计原则和依据 2.1 设计原则 (1)处理效果稳定，出水水质好； (2)工艺先进，工艺流程尽可能简单，构筑物尽可能少，运行管理方便； (3)污泥量少，污泥性质稳定； (4) 基建投资少，占地面积少。 2.2 设计依据 《给水排水设计手册》（第二版），第一、五、九、十...
