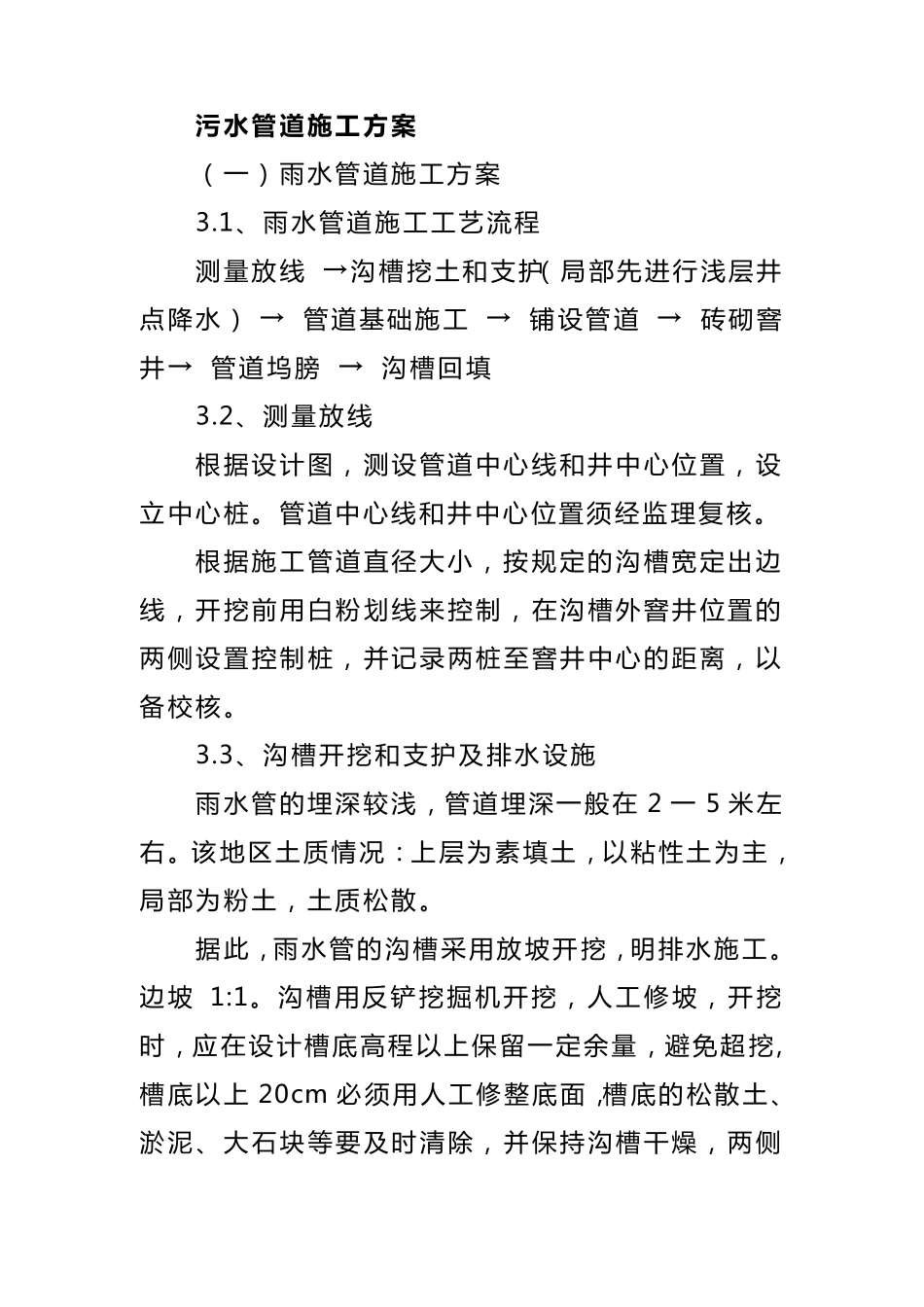

污 水 管 道 施 工方案 （ 一 ） 雨 水 管 道 施 工 方 案 3.1、 雨 水 管 道 施 工 工 艺 流 程 测 量 放 线 →沟槽挖土和支护（ 局部先进行浅层井点降水 ） → 管 道 基础施 工 → 铺设管 道 → 砖砌窨井→ 管 道 坞膀 → 沟槽回填 3.2、 测 量 放 线 根据设计图，测 设管 道 中心线 和井中心位置，设立中心桩。管 道 中心线 和井中心位置须经监理复核。 根据施 工 管 道 直径大小，按规定的沟槽宽定出边线 ，开挖前用白粉划线 来控制，在沟槽外窨井位置的两侧设置控制桩，并记录两桩至窨井中心的距离，以备校核。 3.3、 沟槽开挖和支护及排水 设施 雨 水 管 的埋深较浅，管 道 埋深一 般在 2 一5 米左右。该地区土质情况：上层为素填土，以粘性土为主，局部为粉土，土质松散。 据此，雨 水 管 的沟槽采用放 坡开挖，明排水 施 工 。边坡 1:1。沟槽用反铲挖掘机开挖，人工 修坡，开挖时，应在设计槽底高程 以上保留一 定余量 ，避免超挖 , 槽底以上 20cm 必须用人工 修整底面，槽底的松散土、淤泥、 大石块等要及时清除，并保持沟槽干燥，两侧 不 进 行 边 坡 支 护 ， 修 整 好 底 面 ， 立 即 进 行 基 础 施 工 。 槽 边 堆 土 高 度 不 宜 高 于1.5m（ 堆 土 边 坡 内 侧 按 照1： 1.5 控 制 ）， 在 电 杆 、变压器附近堆 土 时其高 度 要考 虑 到 距 电 线 的 安 全 距 离 ， 离 槽 边 距 离 不 得 小 于1.2m， 施 工 机具设备停放离沟槽 距离不 得小于0.8m。 管道沟槽 开挖的深度 一般在2m 左右， 采用明沟排水法进 行 施 工 排水， 具体方法如下： 在 沟槽 的开挖过程中， 在 槽 底 设置排水沟， 将地表水或槽 底 、槽 坡渗流出来的地下水汇集到槽 底 的排水沟内 ， 然后通过排水沟流入集水井， 再用水泵将水抽走， 抽出的水直接排入附近排水明沟， 以保持沟槽 干燥。 1000<20001000L=管径φ+675×21200250堆土区排水沟粘土层粉细砂层1：0.751：11：1.5<2000 排 水 沟 深 度 比 沟 槽 底 低 0.2m， 集 水 井 比 排 水 沟 低0.3m～0.5m， 并保持水流畅通。 对于 局部深度 在3.0～4.5m， 需先进 行 开挖， 将表层 1.5m 的粘土 挖除， 上口宽度 为 15m 左右， 边 坡 为1： 1....
