污水管道更换工程施工方案

污水管道更换工程施工方案_第1页
1/10
污水管道更换工程施工方案_第2页
2/10
污水管道更换工程施工方案_第3页
3/10

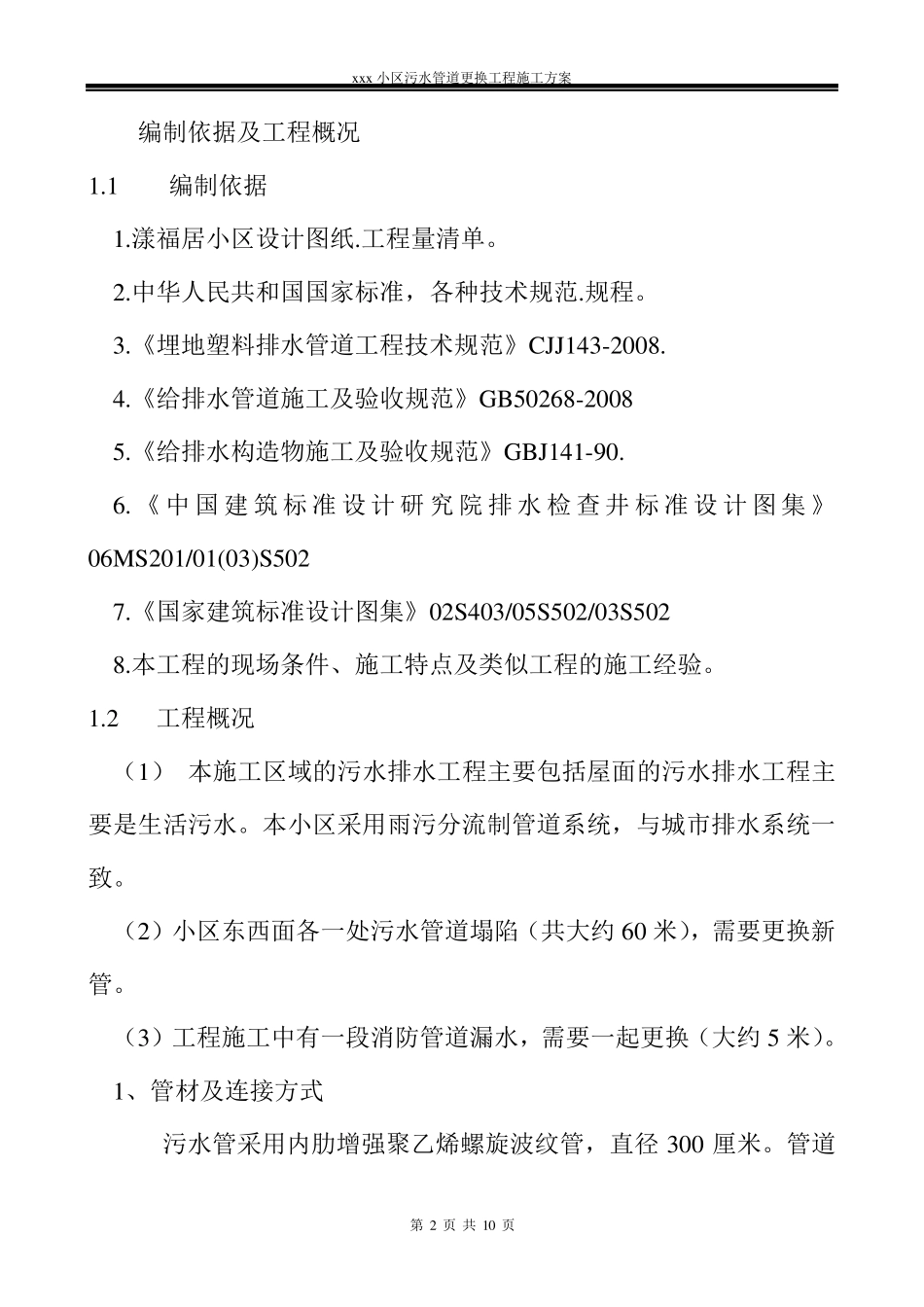

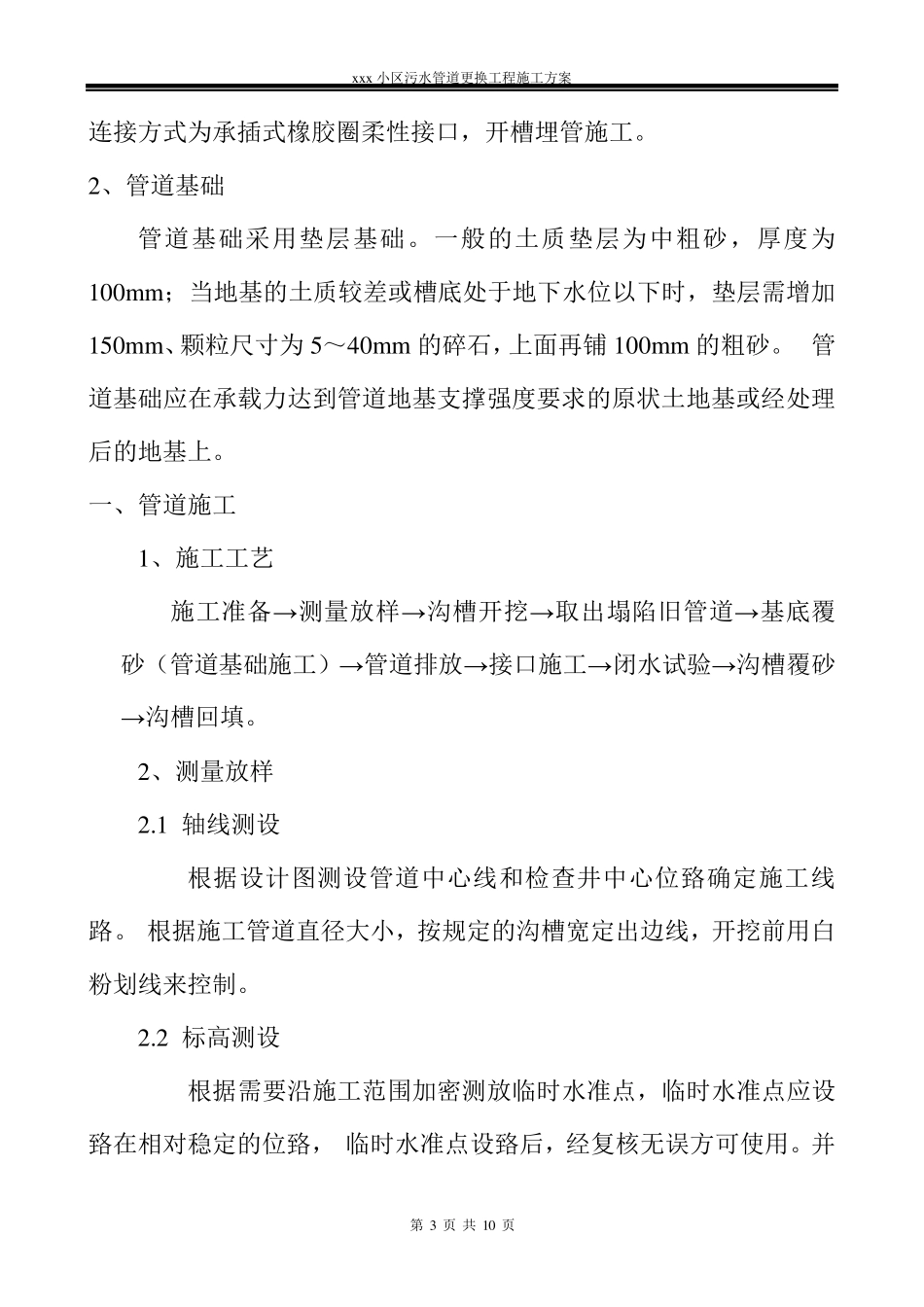

x x x 小区污水管道更换工程施工方案 第 1 页 共 1 0 页 x x x 污 水 管 道 更换工程施工方案 施工单位 x x x x x 环卫清洁服务有限公司 编制日期 2 0 2 0 年 7 月 1 日 xxx 小区污水管道更换工程施工方案 第 2 页 共 10 页 编制依据及工程概况 1.1 编制依据 1.漾福居小区设计图纸.工程量清单。 2.中华人民共和国国家标准,各种技术规范.规程。 3.《埋地塑料排水管道工程技术规范》CJJ143-2008. 4.《给排水管道施工及验收规范》GB50268-2008 5.《给排水构造物施工及验收规范》GBJ141-90. 6. 《中国建筑标准设计研究院排水检查井标准设计图集》06MS201/01(03)S502 7.《国家建筑标准设计图集》02S403/05S502/03S502 8.本工程的现场条件、施工特点及类似工程的施工经验。 1.2 工程概况 (1) 本施工区域的污水排水工程主要包括屋面的污水排水工程主要是生活污水。本小区采用雨污分流制管道系统,与城市排水系统一致。 (2)小区东西面各一处污水管道塌陷(共大约 60 米),需要更换新管。 (3)工程施工中有一段消防管道漏水,需要一起更换(大约 5 米)。 1、管材及连接方式 污水管采用内肋增强聚乙烯螺旋波纹管,直径 300 厘米。管道xxx小区污水管道更换工程施工方案 第 3 页 共 10 页 连接方式为承插式橡胶圈柔性接口,开槽埋管施工。 2、管道基础 管道基础采用垫层基础。一般的土质垫层为中粗砂,厚度为100mm;当地基的土质较差或槽底处于地下水位以下时,垫层需增加150mm、颗粒尺寸为5~40mm 的碎石,上面再铺 100mm 的粗砂。 管道基础应在承载力达到管道地基支撑强度要求的原状土地基或经处理后的地基上。 一、管道施工 1、施工工艺 施工准备→测量放样→沟槽开挖→取出塌陷旧管道→基底覆砂(管道基础施工)→管道排放→接口施工→闭水试验→沟槽覆砂→沟槽回填。 2、测量放样 2.1 轴线测设 根据设计图测设管道中心线和检查井中心位臵确定施工线路。 根据施工管道直径大小,按规定的沟槽宽定出边线,开挖前用白粉划线来控制。 2.2 标高测设 根据需要沿施工范围加密测放临时水准点,临时水准点应设臵在相对稳定的位臵, 临时水准点设臵后,经复核无误 方可 使 用。并x x x 小区污水管道更换工程施工方案 第 4 页 共 1 0 页 根据施工进度定期复测,控制管道及基础的标高和坡度,在挖至底层土做基础排管等施工过程应经常复核,发现...
