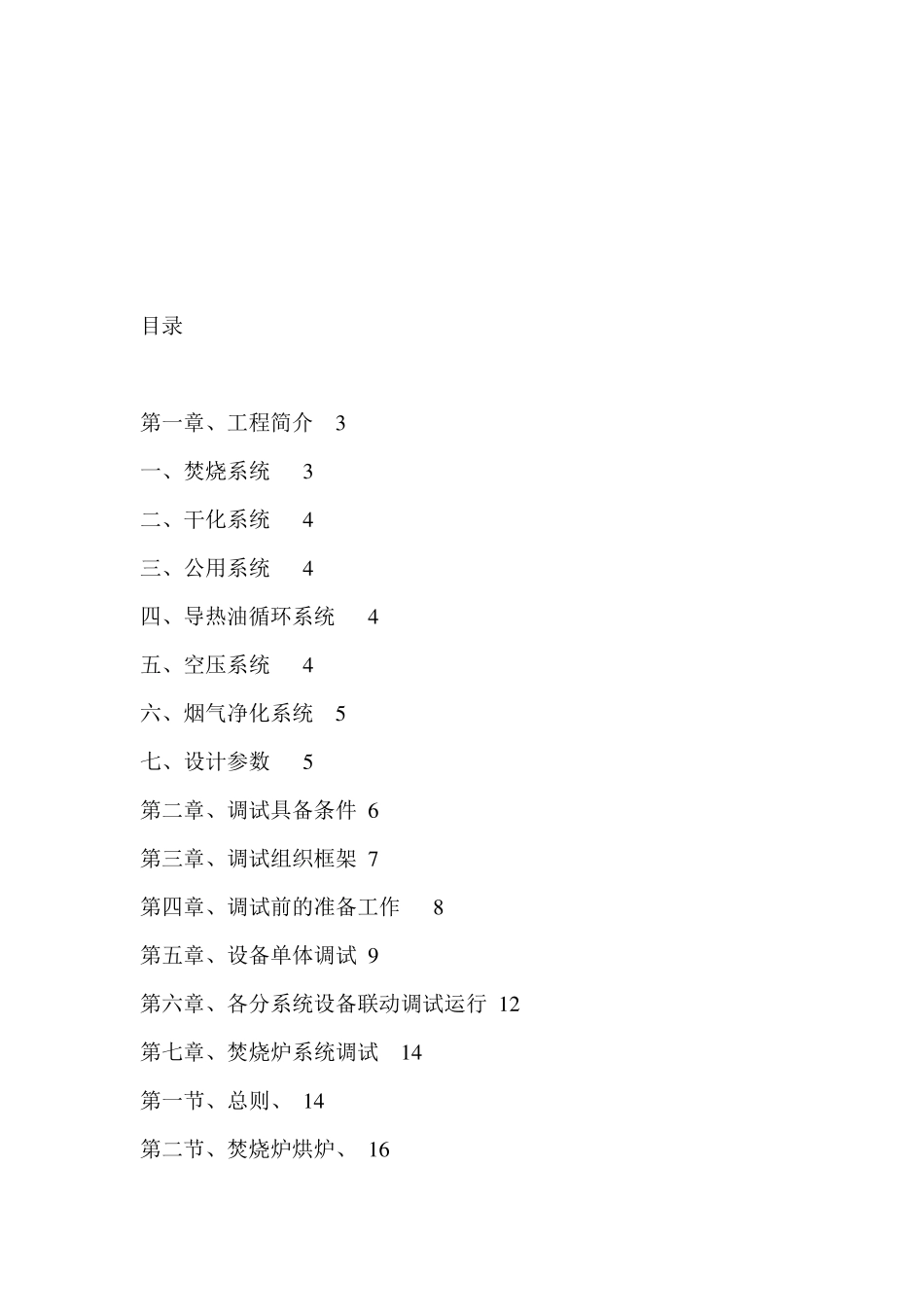

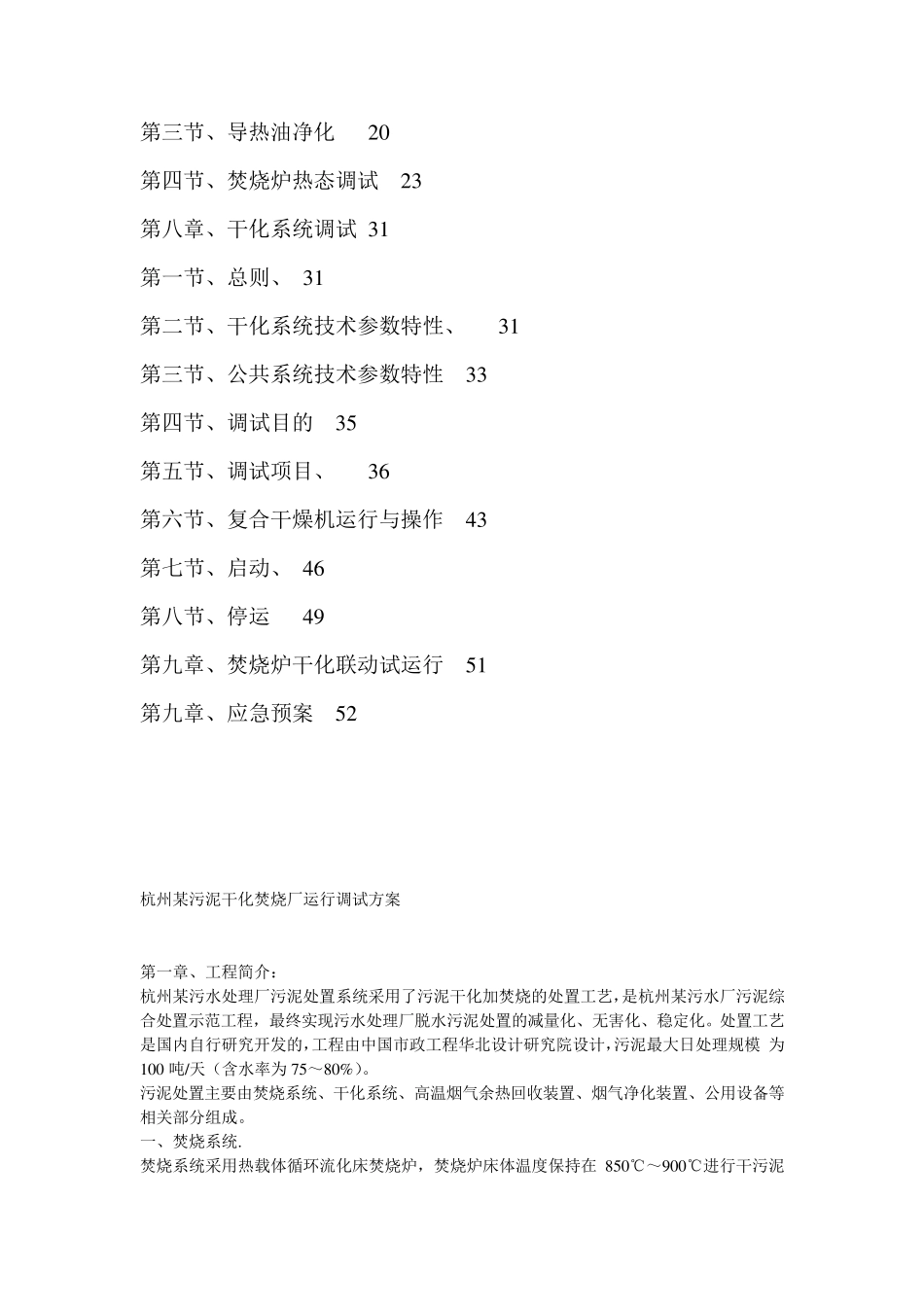

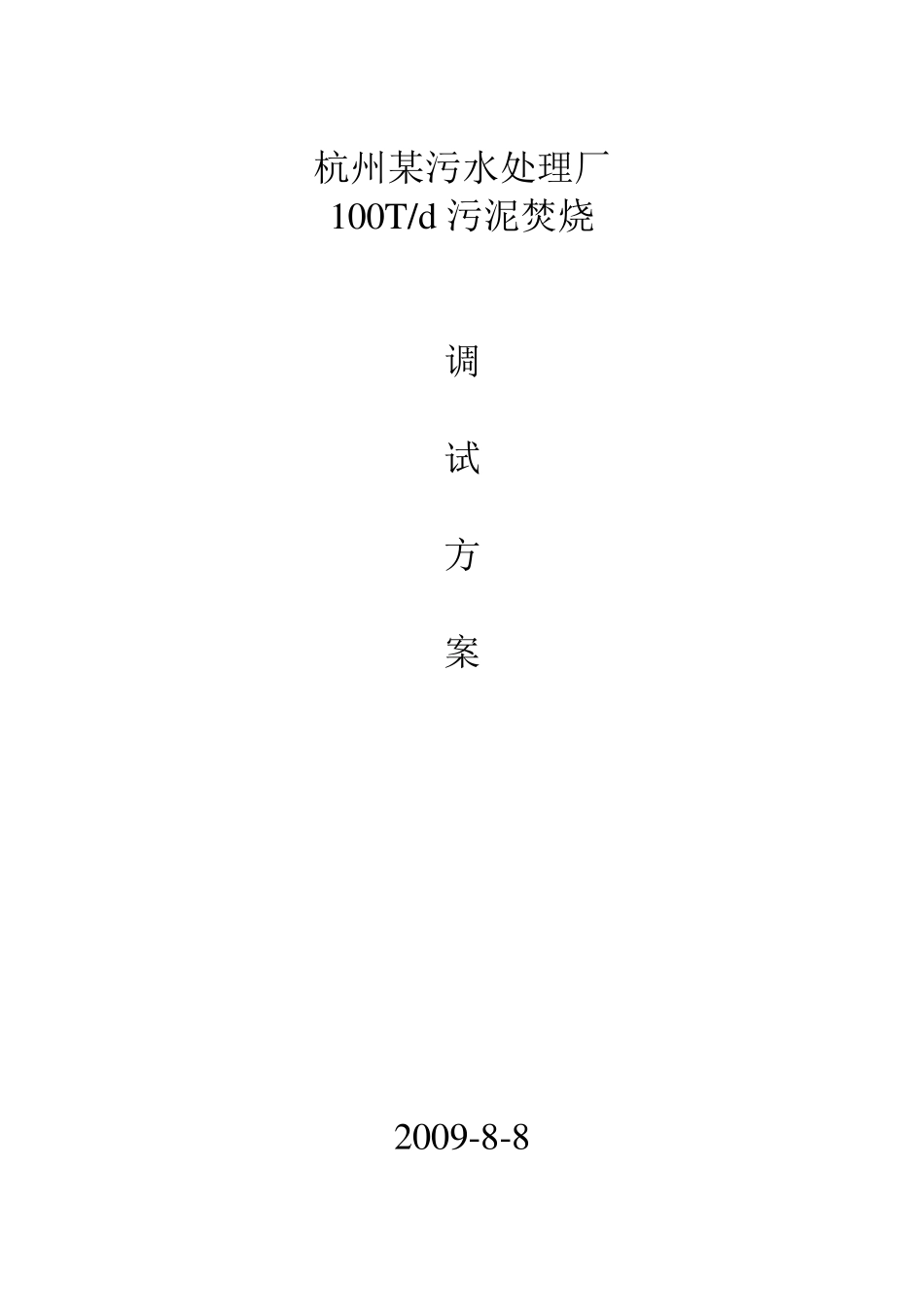

杭州某污水处理厂 100T/d污泥焚烧 调 试 方 案 2009-8-8 目录 第一章、工程简介 3 一、焚烧系统 3 二、干化系统 4 三、公用系统 4 四、导热油循环系统 4 五、空压系统 4 六、烟气净化系统 5 七、设计参数 5 第二章、调试具备条件 6 第三章、调试组织框架 7 第四章、调试前的准备工作 8 第五章、设备单体调试 9 第六章、各分系统设备联动调试运行 1 2 第七章、焚烧炉系统调试 1 4 第一节、总则、 1 4 第二节、焚烧炉烘炉、 1 6 第三节、导热油净化 2 0 第四节、焚烧炉热态调试 2 3 第八章、干化系统调试 3 1 第一节、总则、 3 1 第二节、干化系统技术参数特性、 3 1 第三节、公共系统技术参数特性 3 3 第四节、调试目的 3 5 第五节、调试项目、 3 6 第六节、复合干燥机运行与操作 4 3 第七节、启动、 4 6 第八节、停运 4 9 第九章、焚烧炉干化联动试运行 5 1 第九章、应急预案 5 2 杭州某污泥干化焚烧厂运行调试方案 第一章、工程简介： 杭州某污水处理厂污泥处置系统采用了污泥干化加焚烧的处置工艺，是杭州某污水厂污泥综合处置示范工程，最终实现污水处理厂脱水污泥处置的减量化、无害化、稳定化。处置工艺是国内自行研究开发的，工程由中国市政工程华北设计研究院设计，污泥最大日处理规模 为1 0 0 吨/天（含水率为 7 5 ～8 0 %）。 污泥处置主要由焚烧系统、干化系统、高温烟气余热回收装置、烟气净化装置、公用设备等相关部分组成。 一、焚烧系统. 焚烧系统采用热载体循环流化床焚烧炉，焚烧炉床体温度保持在8 5 0 ℃～9 0 0 ℃进行干污泥焚烧。燃烧干化污泥所产生的高温烟气，经旋风分离器分离下来的循环灰通过气动分配器，大部分返回焚烧炉继续燃烧循环，另一部分进入复合干化器干化湿污泥，利用流经旋风分离器尾部的高温烟气余热回收装置加热导热油供干化污泥作为热源。经空气预热器后通过净化塔和布袋除尘装置，进行酸性气体的脱除和颗粒物捕集，达标后的气体通过吸风机的作用由烟囱排入大气。 二、干化系统 湿污泥干化过程采用两种不同方式进行,先将脱水污泥通过污泥给料装置送入流化复合干化器内与焚烧炉部分热灰直接混合，在流化状态下进行干燥，在送风机的作用下再送入设有导热油换热盘管干燥器内。在流化状态下继续对污泥进一步干化。当污泥含水率降低至20％以下时，干化污泥从干化器中连续排出，由输送设备送入循环流化...
