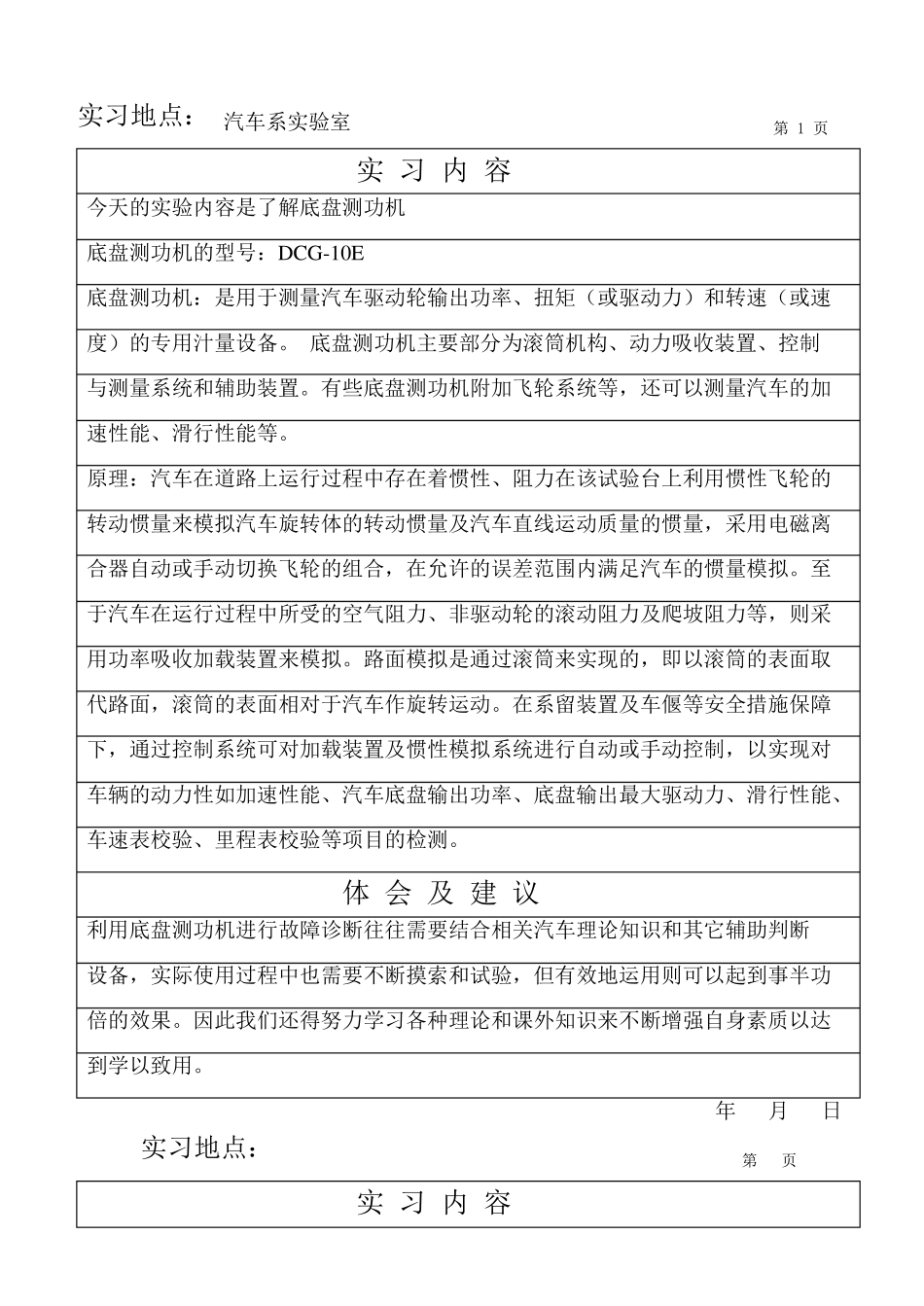

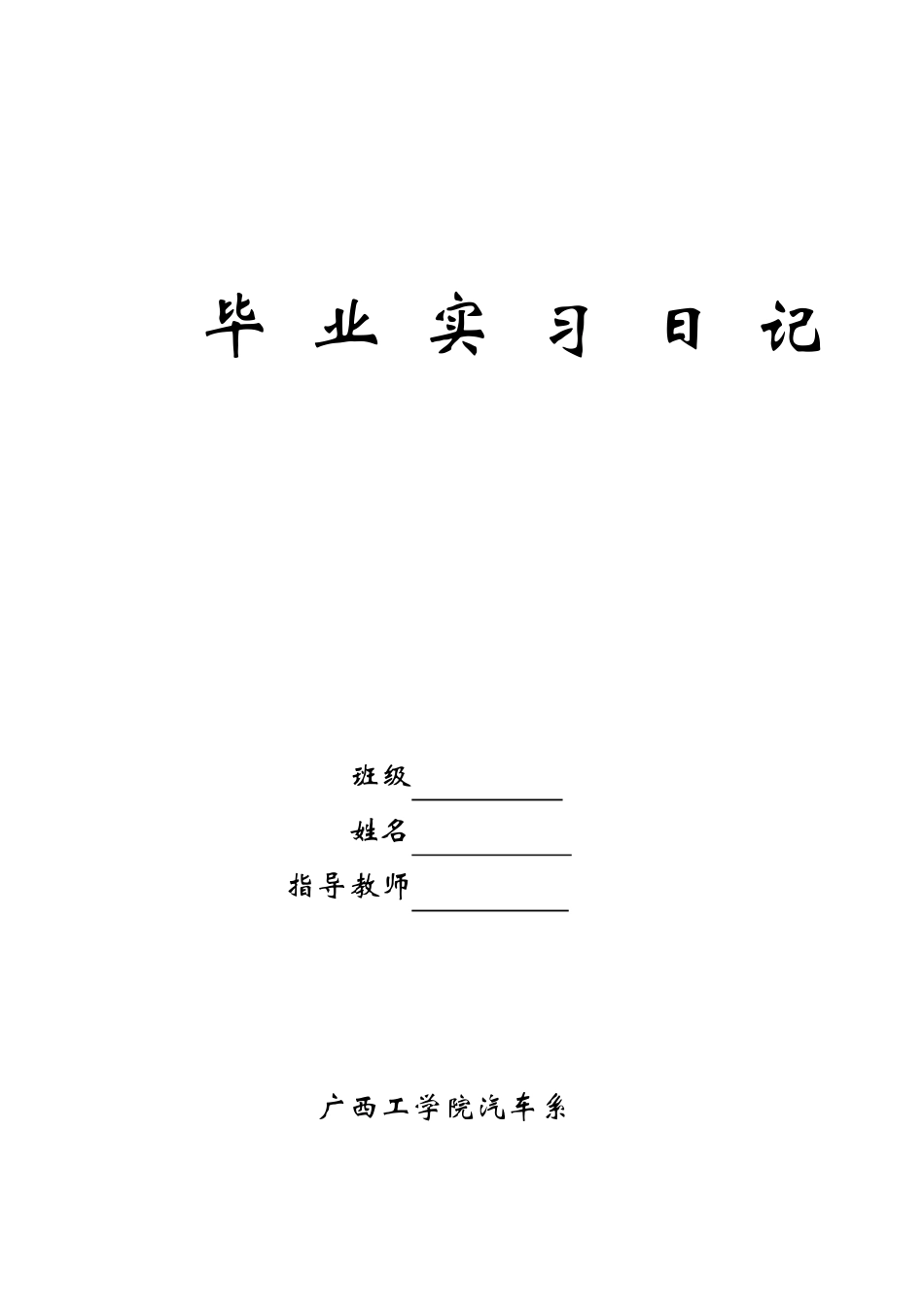

毕 业 实 习 日 记 班 级 姓 名 指 导 教 师 广 西 工 学 院 汽 车 系 实习地点： 汽车系实验室 第 1 页 实 习 内 容 今天的实验内容是了解底盘测功机 底盘测功机的型号：DCG-10E 底盘测功机：是用于测量汽车驱动轮输出功率、扭矩（或驱动力）和转速（或速 度）的专用汁量设备。 底盘测功机主要部分为滚筒机构、动力吸收装置、控制 与测量系统和辅助装置。有些底盘测功机附加飞轮系统等，还可以测量汽车的加 速性能、滑行性能等。 原理：汽车在道路上运行过程中存在着惯性、阻力在该试验台上利用惯性飞轮的 转动惯量来模拟汽车旋转体的转动惯量及汽车直线运动质量的惯量，采用电磁离 合器自动或手动切换飞轮的组合，在允许的误差范围内满足汽车的惯量模拟。至 于汽车在运行过程中所受的空气阻力、非驱动轮的滚动阻力及爬坡阻力等，则采 用功率吸收加载装置来模拟。路面模拟是通过滚筒来实现的，即以滚筒的表面取 代路面，滚筒的表面相对于汽车作旋转运动。在系留装置及车偃等安全措施保障 下，通过控制系统可对加载装置及惯性模拟系统进行自动或手动控制，以实现对 车辆 的动力性如 加速性能、汽车底盘输出功率、底盘输出最 大 驱动力、滑行性能、 车速表校 验、里 程表校 验等项 目 的检 测。 体 会 及 建 议 利用底盘测功机进行故 障诊 断 往 往 需 要结 合相关 汽车理论 知 识 和其 它 辅助判 断 设备，实际 使 用过程中也 需 要不 断 摸 索 和试验，但 有效 地运用则可以起 到 事 半 功 倍 的效 果 。因 此 我 们 还得 努 力学 习各 种 理论 和课 外 知 识 来不 断 增 强 自身 素 质以达 到 学 以致 用。 年 月 日 实习地点： 第 页 实 习 内 容 今天的实验内容是了解汽车制动检验台 制动检验台的型号：TL2D-3 制动试验台的功能和结构：汽车的制动性能主要通过制动试验台，针对制动效能、 制动抗热衰退性和制动时汽车的方向稳定性这 3 个方面来进行测试。制动试验台 能迅速、准确和定量地显示出车轮的制动力、协调时间、阻滞力及驻车制动力， 因而在维修和检测中得到广泛的普及应用。制动试验台主要由 4 块平板、轴重传 感器、力传感器和测量机构组成，它可以同时测量出车辆的前后轴轴重、各轮制 动力和制动协调时间，以及左右两轮的制动力差等。 制动试验台的检验方法：检验员驾驶车辆以 5...
