汽车仪表与报警系统

汽车仪表与报警系统_第1页
1/7
汽车仪表与报警系统_第2页
2/7
汽车仪表与报警系统_第3页
3/7

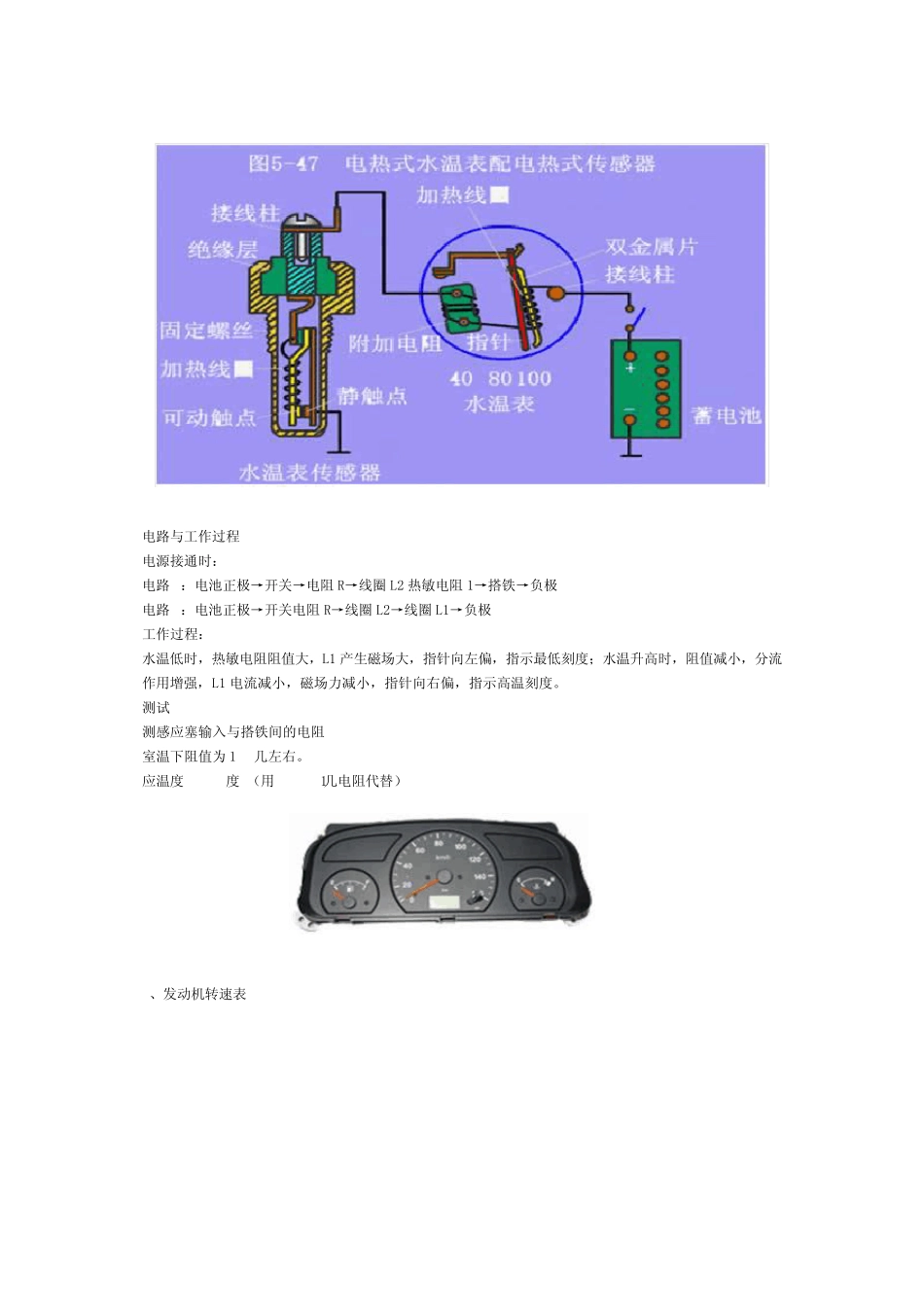

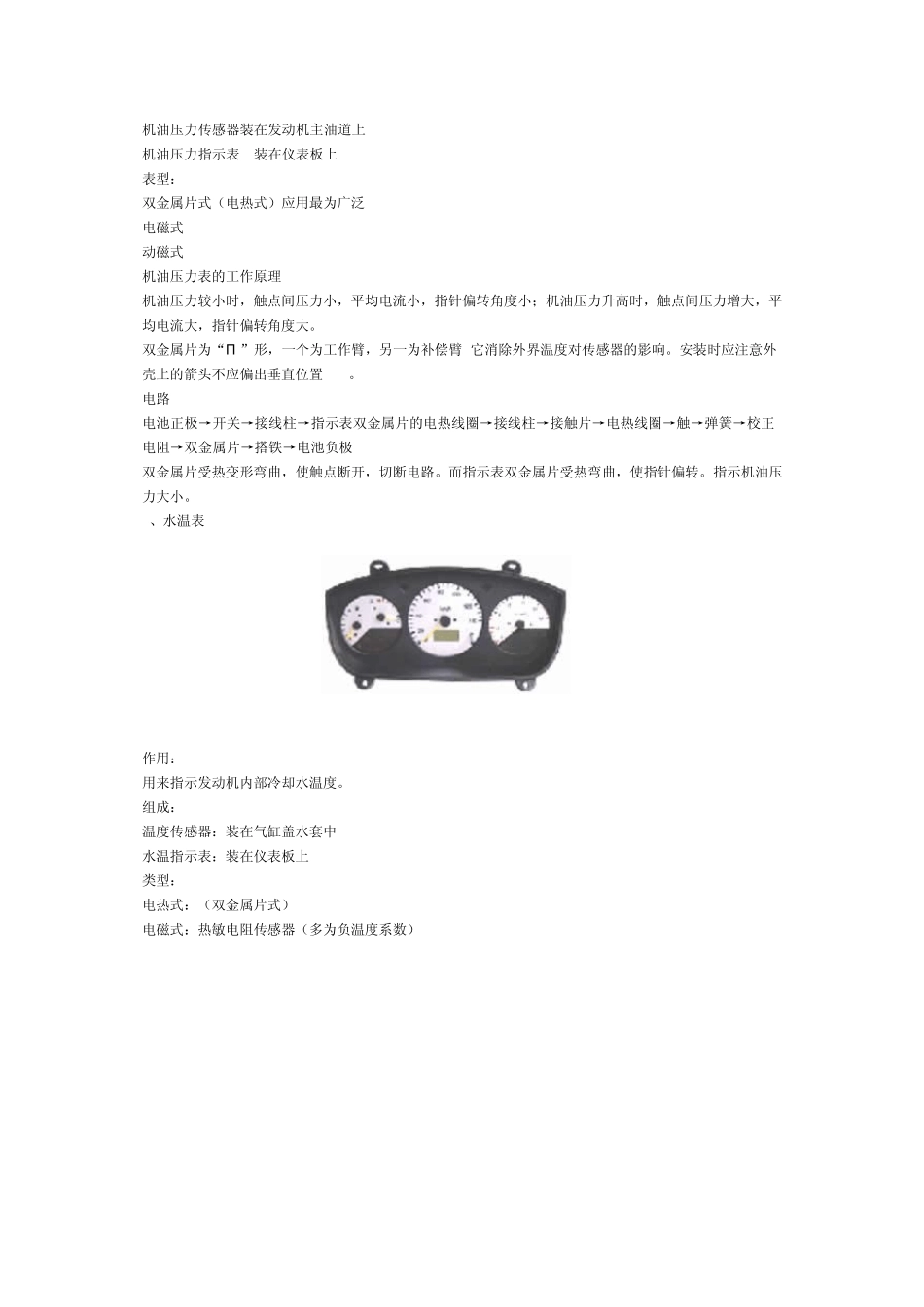

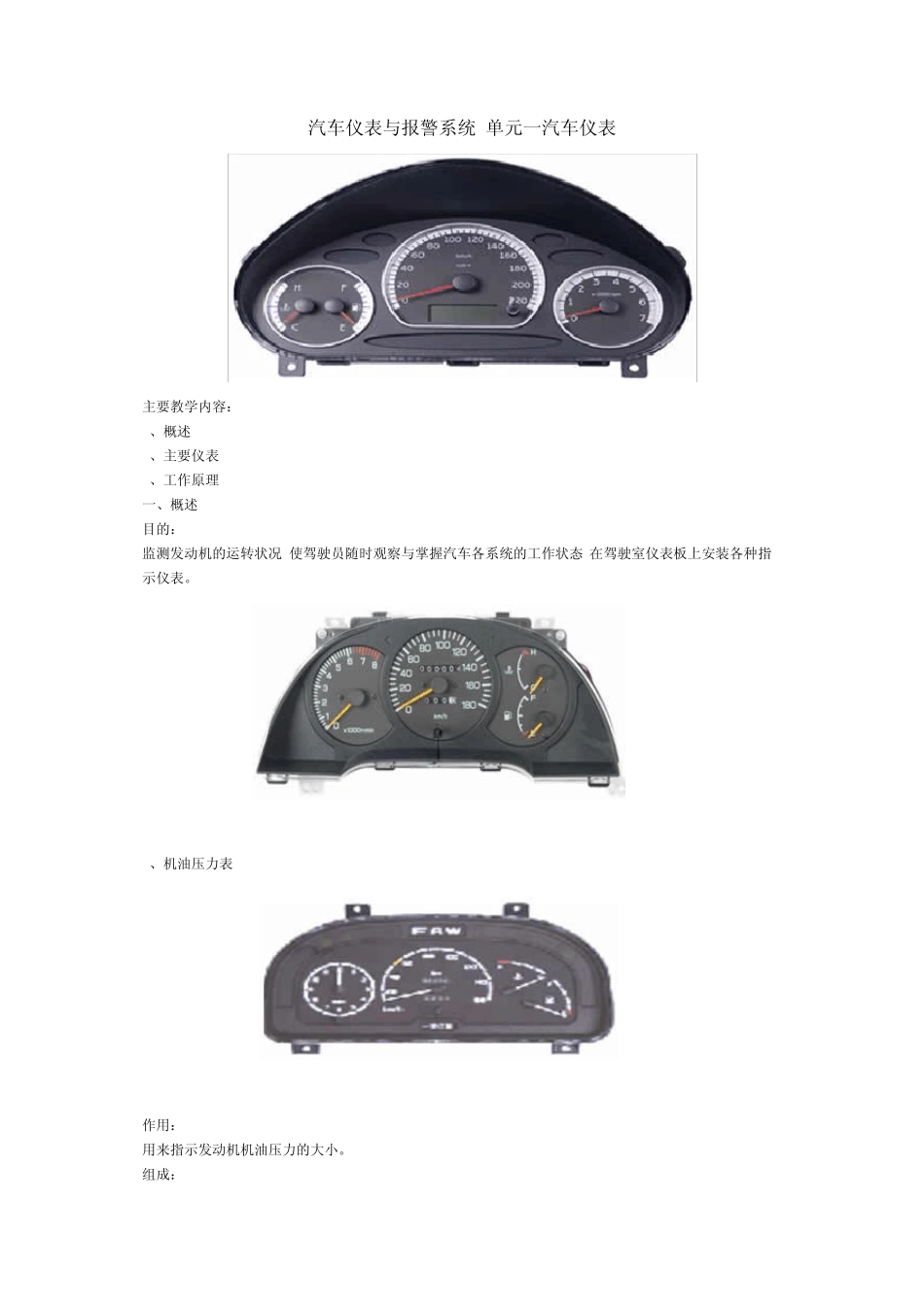

汽车仪表与报警系统 单元一汽车仪表 主要教学内容: 1、概述 2、主要仪表 3、工作原理 一、概述 目的: 监测发动机的运转状况,使驾驶员随时观察与掌握汽车各系统的工作状态,在驾驶室仪表板上安装各种指示仪表。 1、机油压力表 作用: 用来指示发动机机油压力的大小。 组成: 机油压力传感器装在发动机主油道上 机油压力指示表 装在仪表板上 表型: 双金属片式(电热式)应用最为广泛 电磁式 动磁式 机油压力表的工作原理 机油压力较小时,触点间压力小,平均电流小,指针偏转角度小;机油压力升高时,触点间压力增大,平均电流大,指针偏转角度大。 双金属片为“Π ”形,一个为工作臂,另一为补偿臂,它消除外界温度对传感器的影响。安装时应注意外壳上的箭头不应偏出垂直位置 300。 电路 电池正极→开关→接线柱→指示表双金属片的电热线圈→接线柱→接触片→电热线圈→触→弹簧→校正电阻→双金属片→搭铁→电池负极 双金属片受热变形弯曲,使触点断开,切断电路。而指示表双金属片受热弯曲,使指针偏转。指示机油压力大小。 2、水温表 作用: 用来指示发动机内部冷却水温度。 组成: 温度传感器:装在气缸盖水套中 水温指示表:装在仪表板上 类型: 电热式:(双金属片式) 电磁式:热敏电阻传感器(多为负温度系数) 电路与工作过程 电源接通时: 电路A:电池正极→开关→电阻 R→线圈 L2 热敏电阻 1→搭铁→负极 电路B:电池正极→开关电阻 R→线圈 L2→线圈 L1→负极 工作过程: 水温低时,热敏电阻阻值大,L1 产生磁场大,指针向左偏,指示最低刻度;水温升高时,阻值减小,分流作用增强,L1 电流减小,磁场力减小,指针向右偏,指示高温刻度。 测试 测感应塞输入与搭铁间的电阻 室温下阻值为 100几左右。 应温度 60-70度.(用 80-100几电阻代替) 3、发动机转速表 作用: 用来指示发动机运转速度。 分类: 机械式(已淘汰) 电子式:简单、准确、方便、应用广泛 特点: (1)转速信号来源于点火系一次侧电路的断开时的脉冲信号。须经数字集成电路换算再偏转指针指示。 (2)转速信号来源于飞轮侧的转速传感器的转速脉冲信号。直接输入表头转换成发动机转速仪器号。 (3)转速信号来源于发电机。 桑塔纳轿车转速表的转速信号来自于点火系的一次侧电路。工作原理如下: (1)当点火控制器使一次侧电路导通时,三极管VT处于截止状态,电容C2 被充电。其充电电路为:...
