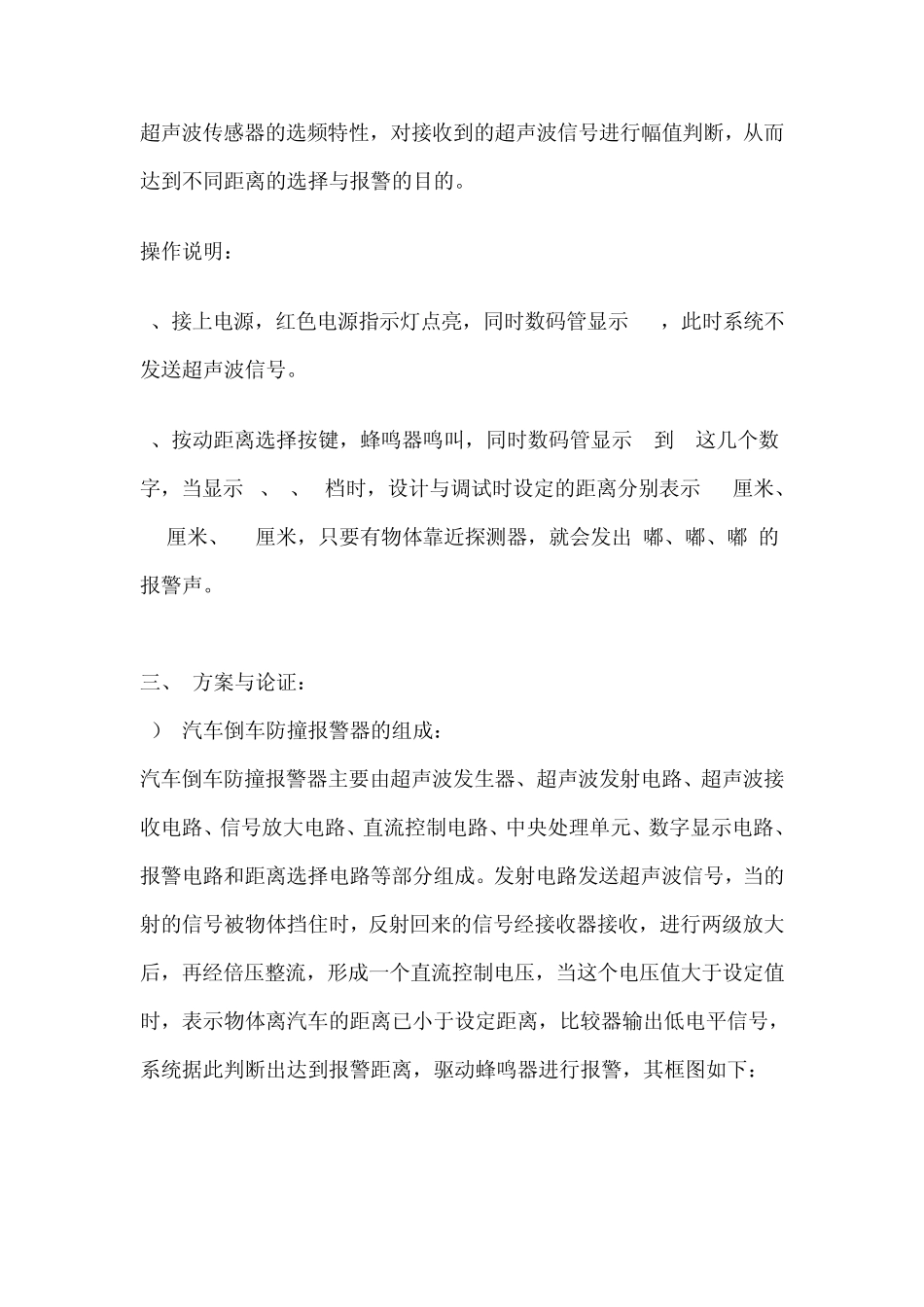

汽车倒车防撞报警器 一、 任务与要求： 1） 设计一套汽车倒车防撞报警系统， ◆ 要求有一台主机 ◆ 汽车与物体距离小于设定值时，利用蜂鸣器进行报警 ◆ 通过按键选择报警的距离 ◆ 数码显示选择的档位 2） 已知条件：。。。。 3） 主要技术指标： 1、输入电源： 车用直流电源，DC12V 2、发射频率： 40kHz 3、接收频率： 40kHz（中心频率） 4、报警音量： ≥。。分贝 5、探测距离： 三档可调 二、实物设计所能达到的功能及操作说明： 硬件设计： 采用51系列单片机中的简易型产品 AT89C2051作为中央处理器，选用专用配对的超声波组件，进行超声波信号与电信号的相互转换，利用超声波传感器的选频特性，对接收到的超声波信号进行幅值判断，从而达到不同距离的选择与报警的目的。 操作说明： 1、接上电源，红色电源指示灯点亮，同时数码管显示"0"，此时系统不发送超声波信号。 2、按动距离选择按键，蜂鸣器鸣叫，同时数码管显示 0到3这几个数字，当显示 1、2、3档时，设计与调试时设定的距离分别表示 60厘米、50厘米、40厘米，只要有物体靠近探测器，就会发出"嘟、嘟、嘟"的报警声。 三、 方案与论证： 1） 汽车倒车防撞报警器的组成： 汽车倒车防撞报警器主要由超声波发生器、超声波发射电路、超声波接收电路、信号放大电路、直流控制电路、中央处理单元、数字显示电路、报警电路和距离选择电路等部分组成。发射电路发送超声波信号，当的射的信号被物体挡住时，反射回来的信号经接收器接收，进行两级放大后，再经倍压整流，形成一个直流控制电压，当这个电压值大于设定值时，表示物体离汽车的距离已小于设定距离，比较器输出低电平信号，系统据此判断出达到报警距离，驱动蜂鸣器进行报警，其框图如下： 2）软件设计流程图： 四、 设计与调试要点 对于本系统的设计，其难点在于 40KHz信号的产生。由于超声波传感器的中心工作频率为 40KHz，当偏离这个频率时，其接收器的灵敏度将明显降低，具体可以从超声波传器的特性曲线中得知。当发送 40KHz的频率时，接收到的信号最强，因此距离也就最大，而当偏离时，探测距离也将缩短，这一点是本设计总的设计思路。对于产生40KHz的驱动信号，方法有多种，可以选用电感、电容振荡元件来完成驱动信号的发生器，但是其频率稳定性较差，不容易调准，因此制作成功的可能性相对较小。本设计中，选用了单片机作为信号的发生电路，由于采用了频率稳定性好的晶振作为系...
