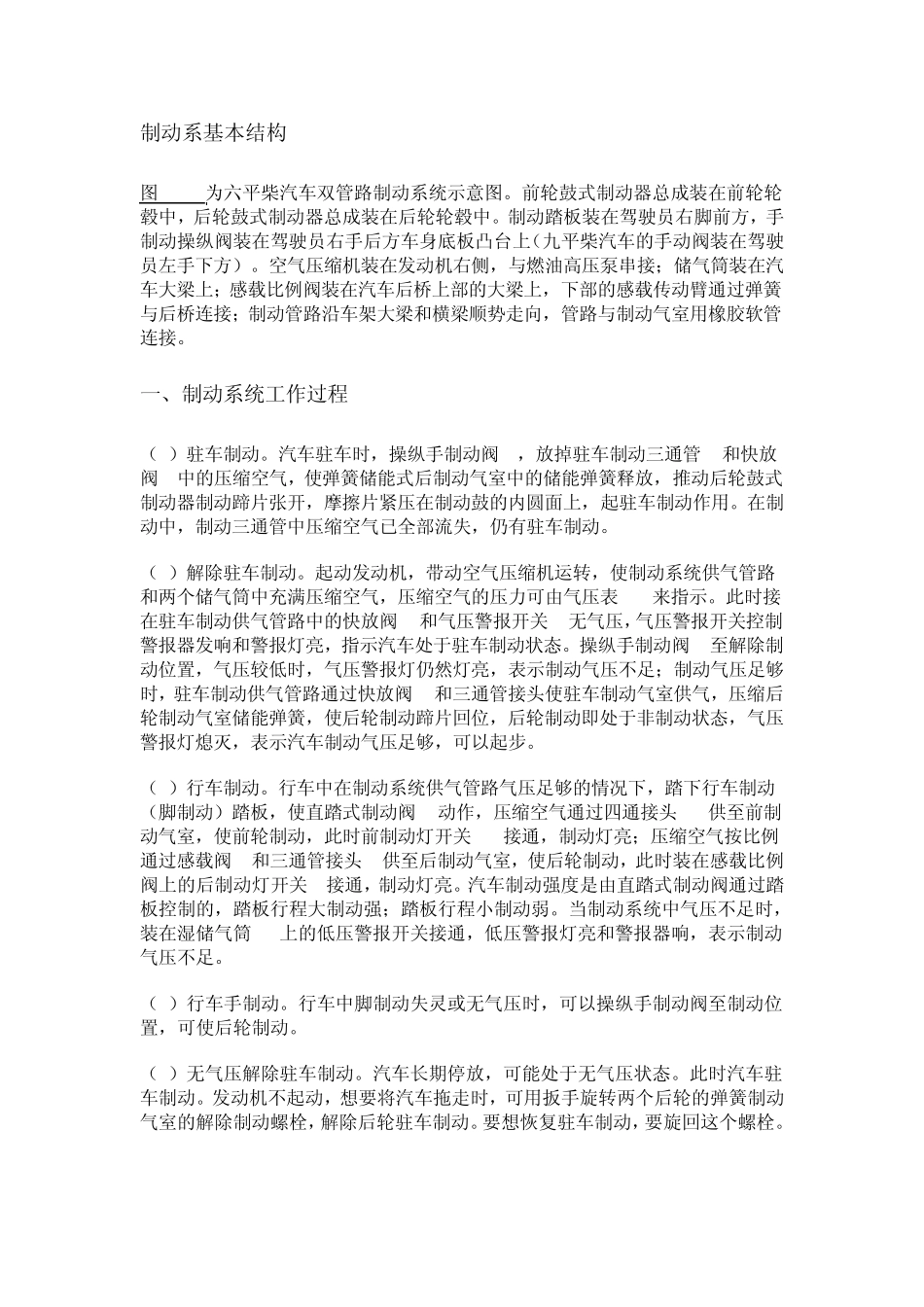

制动系基本结构 图12-1为六平柴汽车双管路制动系统示意图。前轮鼓式制动器总成装在前轮轮毂中，后轮鼓式制动器总成装在后轮轮毂中。制动踏板装在驾驶员右脚前方，手制动操纵阀装在驾驶员右手后方车身底板凸台上（九平柴汽车的手动阀装在驾驶员左手下方）。空气压缩机装在发动机右侧，与燃油高压泵串接；储气筒装在汽车大梁上；感载比例阀装在汽车后桥上部的大梁上，下部的感载传动臂通过弹簧与后桥连接；制动管路沿车架大梁和横梁顺势走向，管路与制动气室用橡胶软管连接。 一、制动系统工作过程 （1）驻车制动。汽车驻车时，操纵手制动阀3，放掉驻车制动三通管6和快放阀4中的压缩空气，使弹簧储能式后制动气室中的储能弹簧释放，推动后轮鼓式制动器制动蹄片张开，摩擦片紧压在制动鼓的内圆面上，起驻车制动作用。在制动中，制动三通管中压缩空气已全部流失，仍有驻车制动。 （2）解除驻车制动。起动发动机，带动空气压缩机运转，使制动系统供气管路和两个储气筒中充满压缩空气，压缩空气的压力可由气压表 12来指示。此时接在驻车制动供气管路中的快放阀4和气压警报开关 5无气压，气压警报开关控制警报器发响和警报灯亮，指示汽车处于驻车制动状态。操纵手制动阀3至解除制动位置，气压较低时，气压警报灯仍然灯亮，表示制动气压不足；制动气压足够时，驻车制动供气管路通过快放阀4和三通管接头使驻车制动气室供气，压缩后轮制动气室储能弹簧，使后轮制动蹄片回位，后轮制动即处于非制动状态，气压警报灯熄灭，表示汽车制动气压足够，可以起步。 （3）行车制动。行车中在制动系统供气管路气压足够的情况下，踏下行车制动（脚制动）踏板，使直踏式制动阀2动作，压缩空气通过四通接头 21供至前制动气室，使前轮制动，此时前制动灯开关 22接通，制动灯亮；压缩空气按比例通过感载阀8和三通管接头 6供至后制动气室，使后轮制动，此时装在感载比例阀上的后制动灯开关 9接通，制动灯亮。汽车制动强度是由直踏式制动阀通过踏板控制的，踏板行程大制动强；踏板行程小制动弱。当制动系统中气压不足时，装在湿储气筒16上的低压警报开关接通，低压警报灯亮和警报器响，表示制动气压不足。 （4）行车手制动。行车中脚制动失灵或无气压时，可以操纵手制动阀至制动位置，可使后轮制动。 （5）无气压解除驻车制动。汽车长期停放，可能处于无气压状态。此时汽车驻车制动。发动机不起动，想要将汽车拖走时，可用扳手旋转两个后轮的弹簧制动气室的解除制...
