汽车发动机实习报告VIP专享

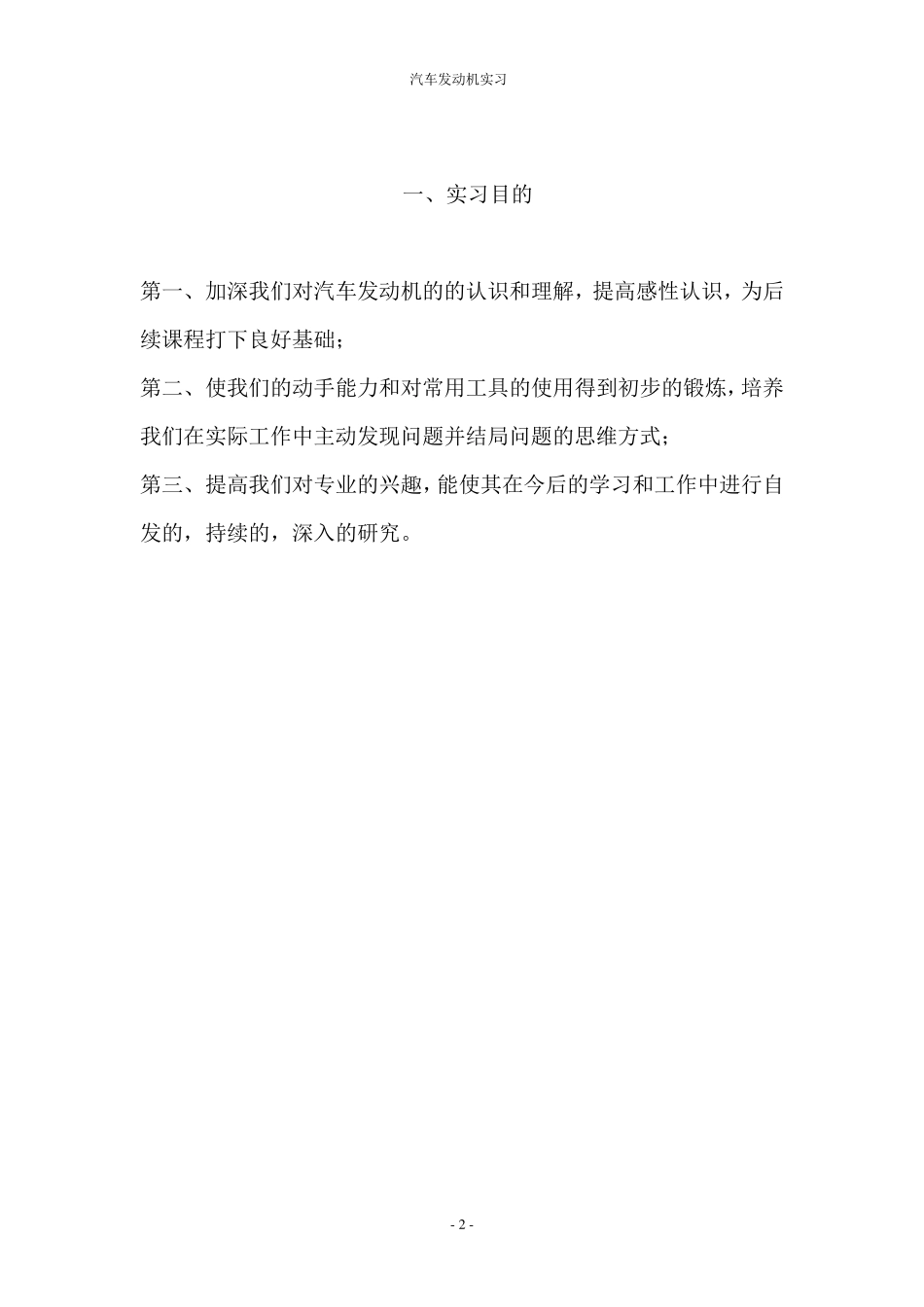

目录 一、实习目的..................................第 2 页 二、实习内容..................................第3—6 页 三、实习总结及体会............................第 7 页 四、润滑系统循环图（附件一）..................第 8 页 五、冷却系统循环图（附件二）..................第 8 页 六、发动机拆装场记(附件三)....................第9-10 页 汽车发动机实习 - 2 - 一、实习目的 第一、加深我们对汽车发动机的的认识和理解，提高感性认识，为后续课程打下良好基础； 第二、使我们的动手能力和对常用工具的使用得到初步的锻炼，培养我们在实际工作中主动发现问题并结局问题的思维方式； 第三、提高我们对专业的兴趣，能使其在今后的学习和工作中进行自发的，持续的，深入的研究。 汽车发动机实习 - 3 - 二、实习内容 （一）化油器的实习 化油器式发动机在过去的若干年曾占据着主导地位，而其主要的部件是化油器，所以很有必要对化油器做深入的研究。它主要有浮子系统、怠速系统、主供油系统加浓系统与加速系统等组成，其主要功用是在发动机任何转速、任何负荷、任何大气状况下，向发动机提供一定数量且成分符合发动机工作状况要求的可燃混合气。 浮子系统有浮子室、浮子和进气阀等组成，它是存储汽油并使浮子室内油面保持恒定的装置。当油面低于规定高度时，浮子下沉，带动进气针阀将进油孔开启，汽油充入浮子室；如果油面达到了规定高度，浮子升起并带动进气针阀将进油孔关闭，中断向浮子室供油。 怠速系统有怠速油道、怠速量孔、怠速喷口、怠速空气道、怠速空气量孔、过度喷口、怠速调整螺钉和节气门最小开度限止螺钉等组成，其功用是向在怠速工况工作的发动机提供浓混合气。 主供油系统有主喷管、主空气量孔和油井等组成，其功用是在怠速以外的所有工况都起供油作用，而且其供油量随发动机负荷的增加或节气门开度的增大而增加。 加浓系统按照其控制方式的不 同 可分为 机械 式和真 空式加浓，当发动机由 中等负荷或全 负荷工作时，通 过加浓系统额 外的供给 部分燃油，使混合气由 经 济 混合气加浓到功率 混合气，以保证 发动机发出 最大功率 ，满 足 理 想 化化油器特 性 在大负荷段 的加浓要求。 加速系统又 称 加速泵 ，它有活 塞 式和膜 片 式两 种 ，其功用是当节 汽车发动机实习 - 4 - 气门急速开大时将一定数量的汽油一次喷入喉管，维持一定的...
