汽车换挡拨叉课程设计说明书

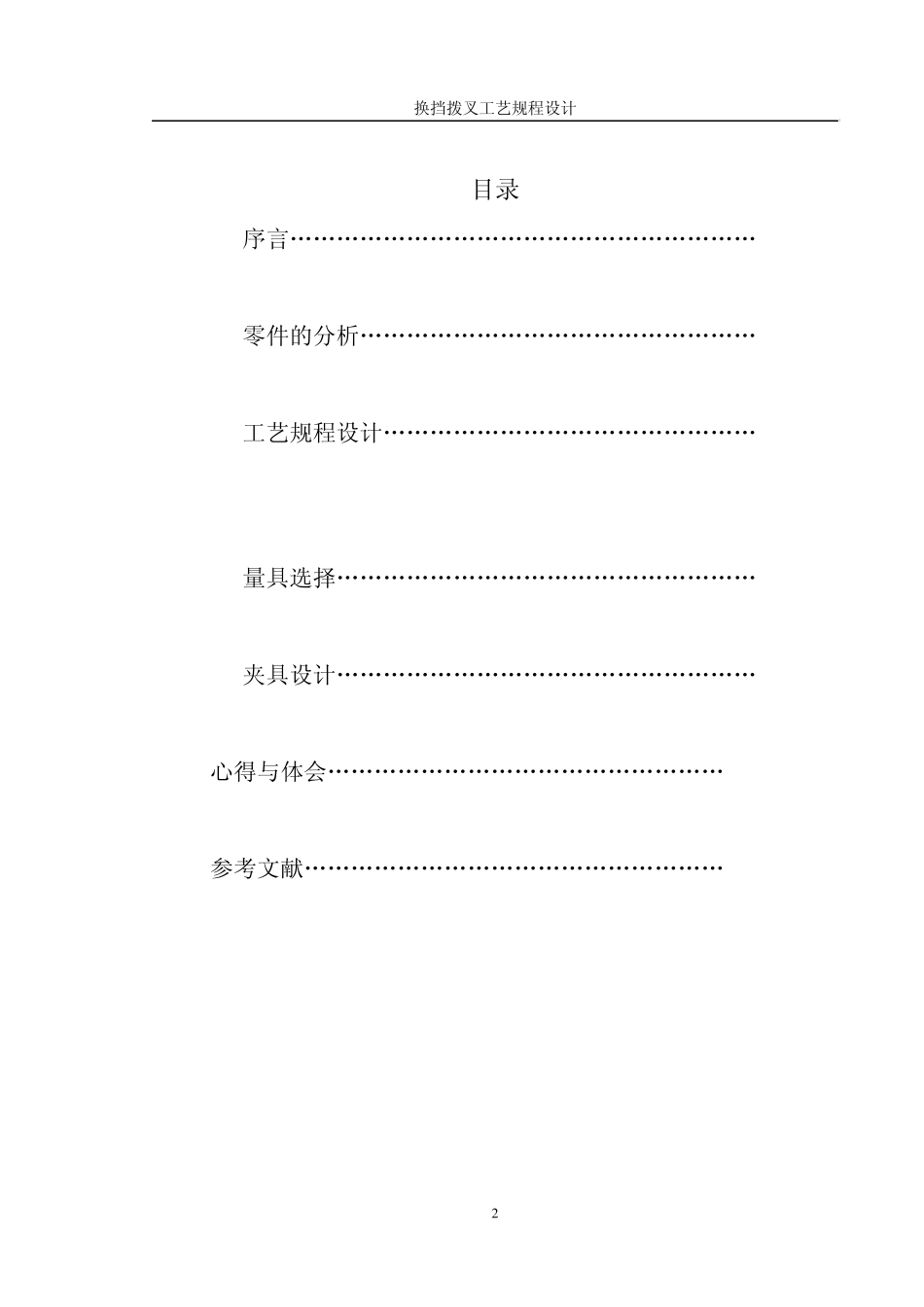

换挡拨叉工艺规程设计 1 机械设计工艺学 课程设计 设计题目：方案9“拨叉”零件的机械加工工艺规程设计及铣床专用夹具的设计（成批生产） 设计者：林连镔 学号： 050810529 学院： 机电学院 指导教师：武星 2 0 1 1 年 6 月 2 2 日 换挡拨叉工艺规程设计 2 目录 1. 序言„„„„„„„„„„„„„„„„„„„„ 3 2. 零件的分析„„„„„„„„„„„„„„„„„ 5 3. 工艺规程设计„„„„„„„„„„„„„„„„ 8 4. 量具选择„„„„„„„„„„„„„„„„„„ 12 5. 夹具设计„„„„„„„„„„„„„„„„„„ 13 5.心得与体会„„„„„„„„„„„„„„„„„ 16 6.参考文献„„„„„„„„„„„„„„„„„„ 17 换挡拨叉工艺规程设计 3 本篇说明书分析了拨叉的基本概况，例如：工作环境，结构特点，材料的性质及其加工特性等。分析了零件的主要加工表面的方法，比较详细地分析了工艺路线的制定和选择。并且对有关设备的选择与应用进行了简单的介绍，以及对加工中易产生的缺陷和防范措施也做了说明。在夹具设计中，根据车床、铣床、钻床夹具的特点，说明了如何进行定位、加紧、以及误差分析、技术条件的制定。 说明书在编写和设计中，参考了有关文献和资料，在参考资料索引中有详细说明。 关键词：拨叉；工作表面粗糙度；定位；夹具； 换挡拨叉工艺规程设计 4 第一章 零件图样的工艺分析 课程设计的目的 机械制造工艺学课程设计是在学完了《机械制造工艺学》课程，进行生产实习之后的一个重要教学实践环节。他要求学生综合应用本课程及有关先修课程（工程材料与热处理、机械设计、互换性与测量技术、金属切削机床、金属切削原理与刀具等）的理论以及在生产实习中学到的实践知识进行工艺规程设计，是毕业设计前的一次综合训练。 通过本次机械制造工艺学课程设计，应达到以下目的： 1． 学生能熟练运用“机械制造工艺学”课程中的基本理论以及生产实践中学到的实践知识，正确制定一个中等复杂零件的工艺规程。 2． 学生能根据被加工零件的工艺规程，运用夹具设计的基本原理和方法，设计一套专用夹具。 3． 培养学生熟悉并快速高效运用有关手册、标准、图表等技术资料的能力。 4． 进一步培养了学生识图、制图、运算和编写技术文件的基本技能。 换挡拨叉工艺规程设计 5 一．零件的分析 （一）零件的作用 题目所给定的是变速箱中的变速叉，主要作用通过...
