汽车机械转向系的拆装与调整

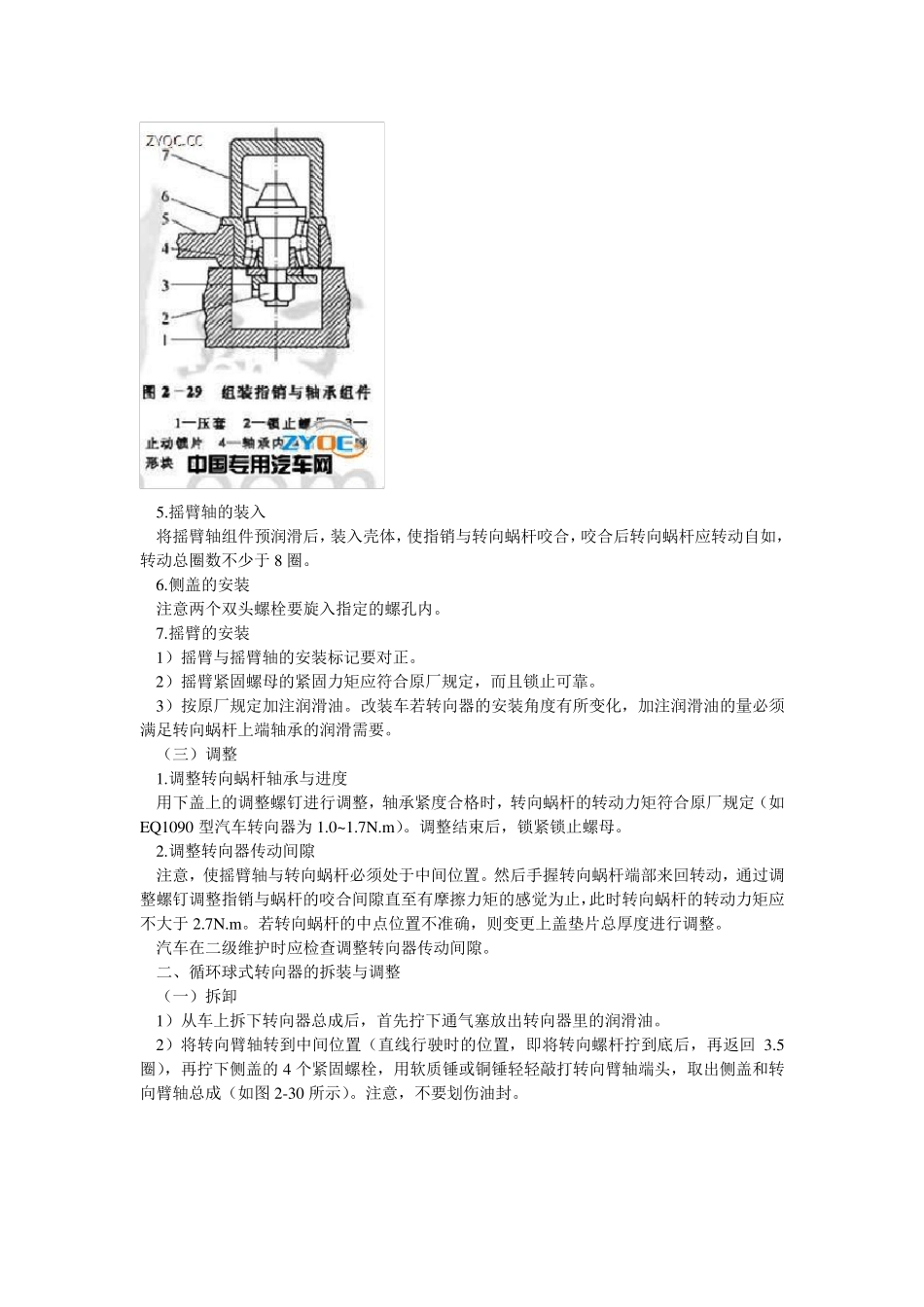

汽车机械转向系的拆装与调整 一、蜗杆曲柄指销式转向器的拆装与调整 蜗杆曲柄指销式转向器传动效率较高，转向轻便，而且结构简单，调整方便。EQ1090 型汽车采用了此种转向器。 （一）拆卸 1）拆下侧盖时，应先拆下双头螺栓及其余的固定螺栓。 2）拔出摇臂轴。 3）拆卸转向蜗杆下轴承盖及其附件，取出转向蜗杆。 4）拆下转向蜗杆上轴承盖组件。 拆卸转向器时不能用汽油或煤油清洗橡胶类密封件，禁止用蒸汽或碱溶液清洗轴承；接合平面上的纸垫及固态胶状物必须清除干净，必要时可用木棒、塑料棒冲击拆卸零件，不得用榔头直接敲击，以防止砸伤零件表面。 （二）装配 装配前应复查更换的零件盒修复零件，复检合格的零件清洗后用压缩空气吹干。在装配中，应尽可能地使用专用工具，相关螺栓、螺母的紧固力矩应符合原厂规定。 1.转向器下盖的装配 1）先把轴承的外座圈压入壳体，有滚道的一面沉入壳体下端面的距离为 12.5~13.0mm。 2）把 O 形密封圈压入轴承垫块的槽内，而且密封圈不得产生扭曲，不得损伤密封圈外缘，以防止漏油。 3）安装下盖，下盖中心的凸台向外。 4）在下盖上面装好调整螺钉和锁止螺母。下盖紧固螺栓暂勿完全拧紧，待上盖紧固螺栓紧固后再完全紧固下盖紧固螺栓。 2.转向蜗杆的装配 1）将轴承的内圈压入转向蜗杆的上下支承轴轴颈。 2）把转向蜗杆放入壳体中。 3）放入上轴承保持架。 3.上盖的装配 1）先把上轴承外座圈压入壳体上端承孔内，外座圈平面沉入承孔与壳体上端面距离为12.5~13.0mm。 2）换装上盖 O 形密封圈和上盖油封。 3）将原调整垫片按原有的顺序和数量放回转向器上盖。该调整垫片是用于调整转向螺杆中点位置的，制造厂家已经调好，维修时不需要重新调整，但仍需保持原调整垫片的总厚度。EQ1090 型汽车转向器垫片厚度分别为 0.5mm 一张，0.2mm 两张，0.1mm 一张，四张交错叠压，其总厚度不得大于 1.2mm。 4）紧固上盖固定螺栓。 5）拧紧下盖固定螺栓。 4.指销的组装 1）直销必须成对更换，以防止造成左右转向间隙不等，引起转向力不均匀等故障，还应同时更换指销轴承。 2）按图 2-29 所示组装指销与轴承组件，再用专用压套压住轴承外圈将组件压入承孔。 5.摇臂轴的装入 将摇臂轴组件预润滑后，装入壳体，使指销与转向蜗杆咬合，咬合后转向蜗杆应转动自如，转动总圈数不少于 8 圈。 6.侧盖的安装 注意两个双头螺栓要旋入指定的螺孔内。 7.摇臂的安装 1）摇臂与摇臂轴的...
