汽车液压动力转向系统

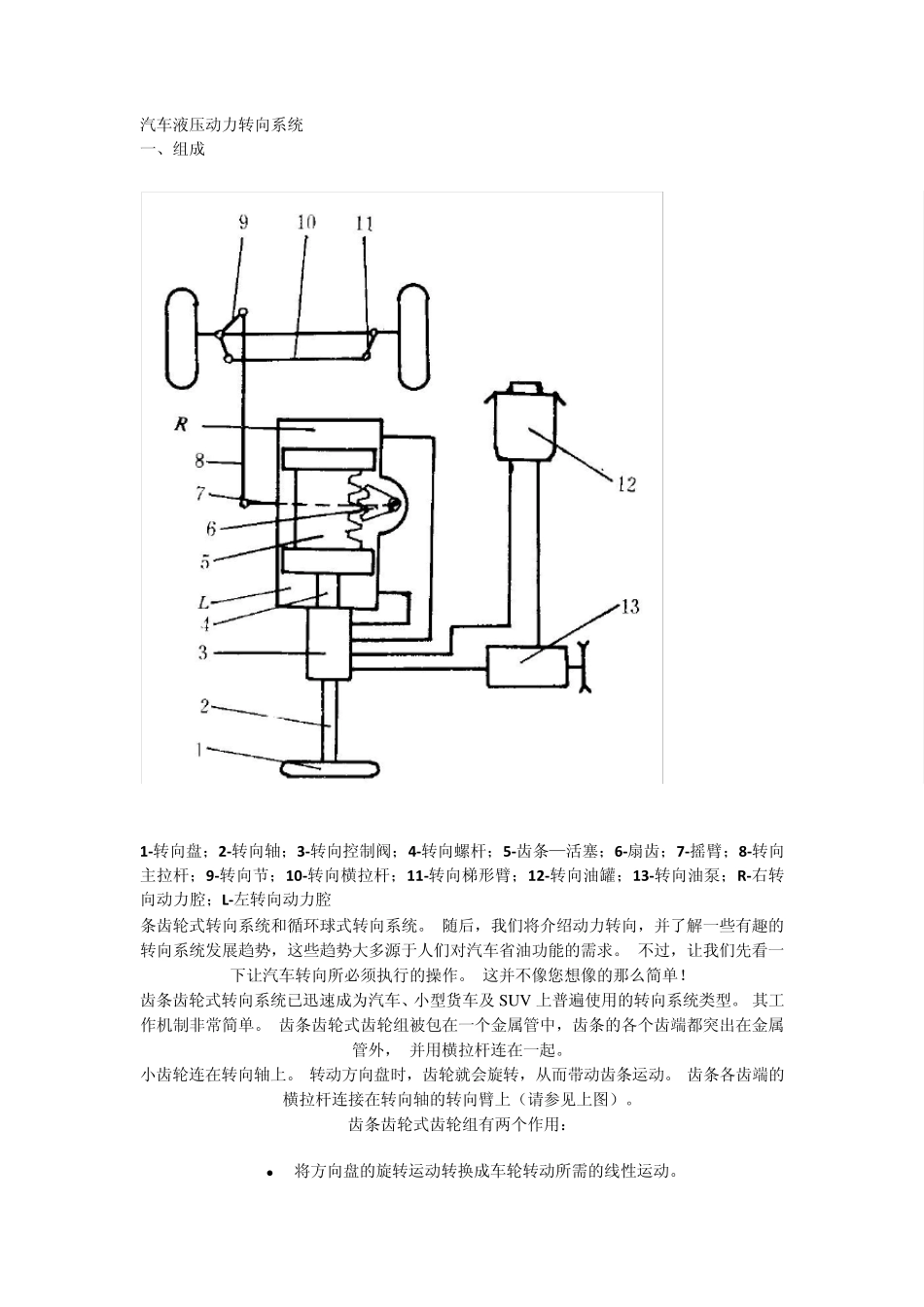

汽车液压动力转向系统_第1页
1/10

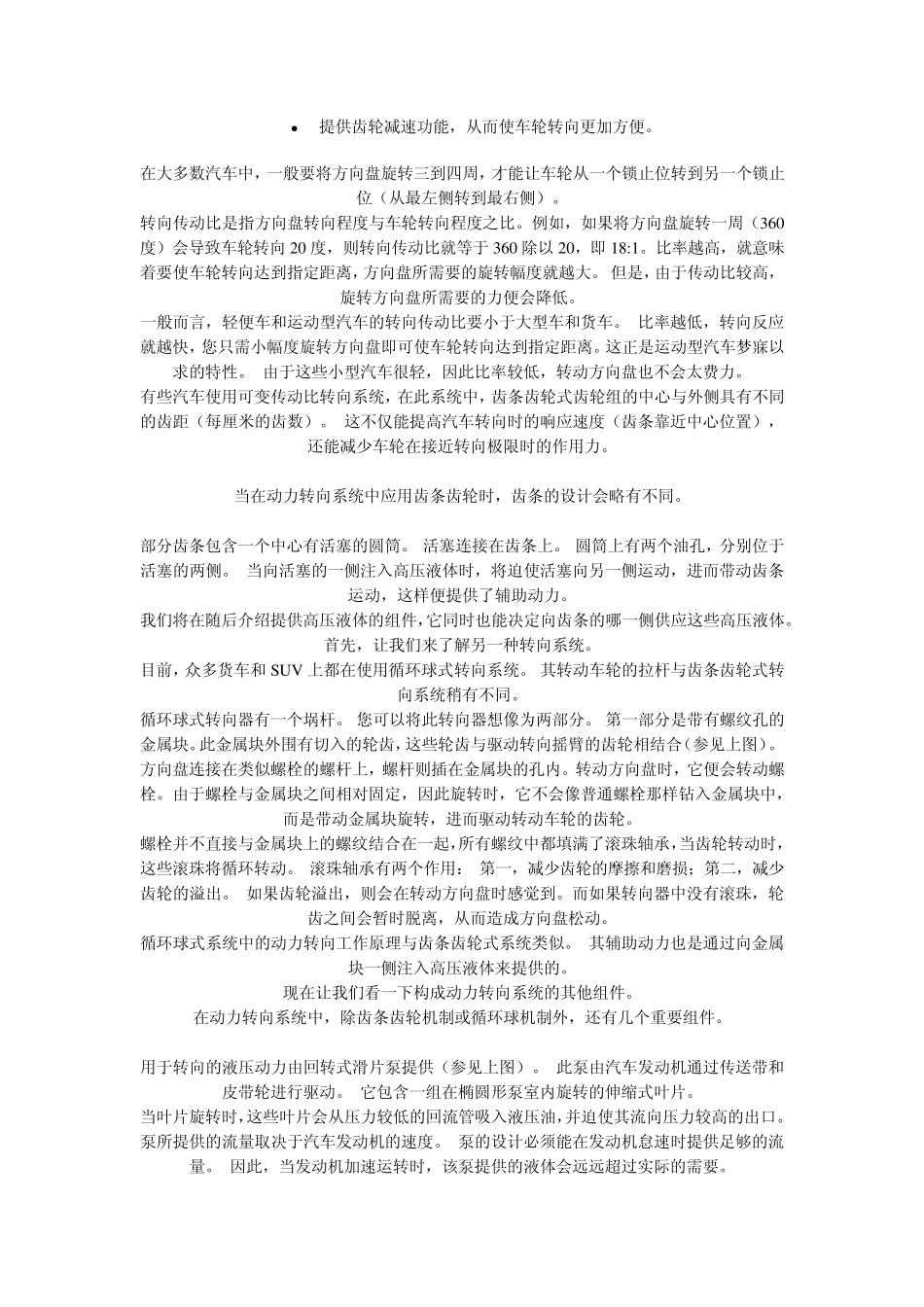

汽车液压动力转向系统_第2页
2/10

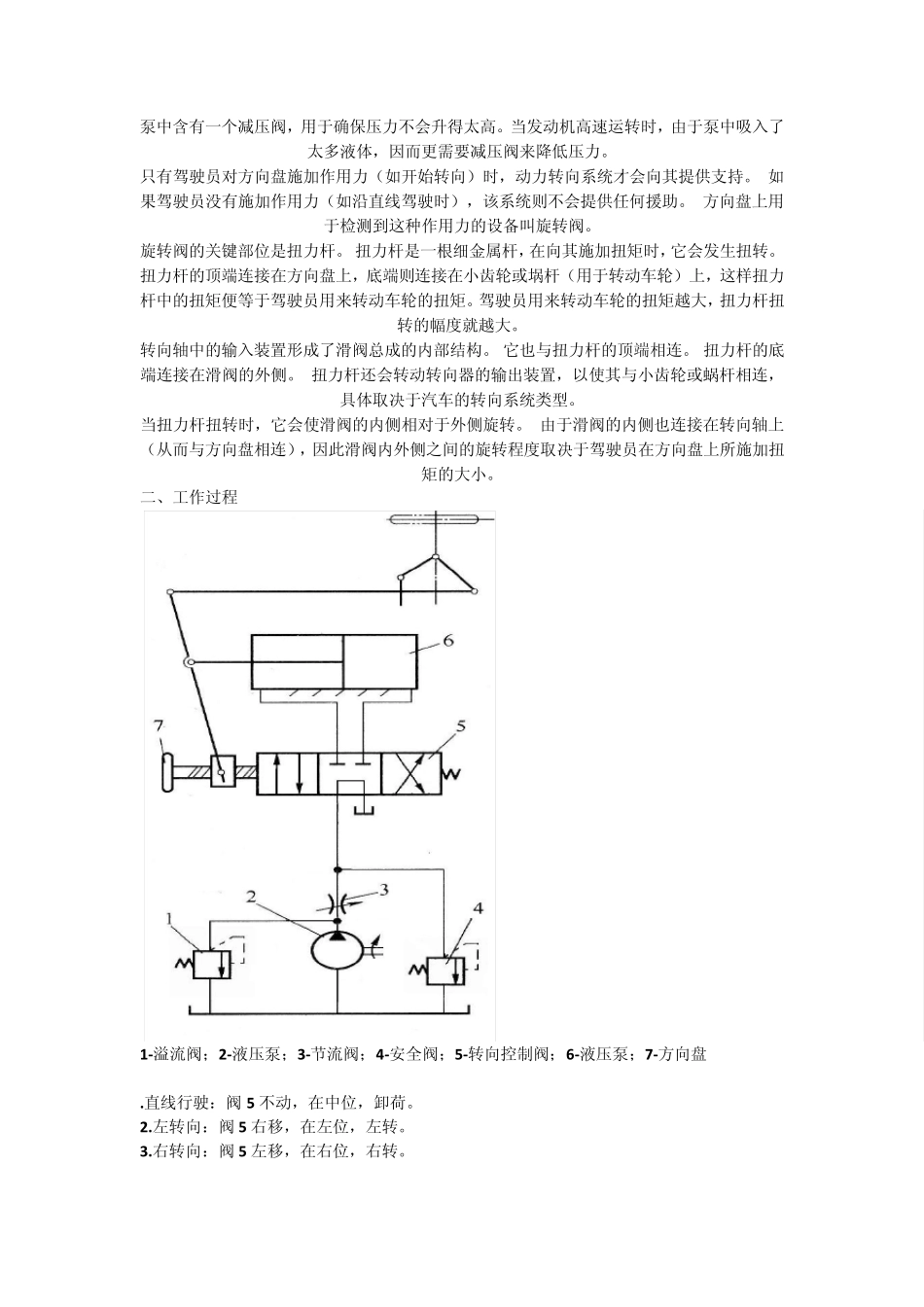

汽车液压动力转向系统_第3页
3/10
汽车液压动力转向系统 一、组成 1-转向盘;2-转向轴;3-转向控制阀;4-转向螺杆;5-齿条—活塞;6-扇齿;7-摇臂;8-转向主拉杆;9-转向节;10-转向横拉杆;11-转向梯形臂;12-转向油罐;13-转向油泵;R-右转向动力腔;L-左转向动力腔 条齿轮式转向系统和循环球式转向系统。 随后,我们将介绍动力转向,并了解一些有趣的转向系统发展趋势,这些趋势大多源于人们对汽车省油功能的需求。 不过,让我们先看一下让汽车转向所必须执行的操作。 这并不像您想像的那么简单! 齿条齿轮式转向系统已迅速成为汽车、小型货车及 SU V 上普遍使用的转向系统类型。 其工作机制非常简单。 齿条齿轮式齿轮组被包在一个金属管中,齿条的各个齿端都突出在金属管外, 并用横拉杆连在一起。 小齿轮连在转向轴上。 转动方向盘时,齿轮就会旋转,从而带动齿条运动。 齿条各齿端的横拉杆连接在转向轴的转向臂上(请参见上图)。 齿条齿轮式齿轮组有两个作用:  将方向盘的旋转运动转换成车轮转动所需的线性运动。  提供齿轮减速功能,从而使车轮转向更加方便。 在大多数汽车中,一般要将方向盘旋转三到四周,才能让车轮从一个锁止位转到另一个锁止位(从最左侧转到最右侧)。 转向传动比是指方向盘转向程度与车轮转向程度之比。例如,如果将方向盘旋转一周(360度)会导致车轮转向20 度,则转向传动比就等于 360 除以 20,即 18:1。比率越高,就意味着要使车轮转向达到指定距离,方向盘所需要的旋转幅度就越大。 但是,由于传动比较高,旋转方向盘所需要的力便会降低。 一般而言,轻便车和运动型汽车的转向传动比要小于大型车和货车。 比率越低,转向反应就越快,您只需小幅度旋转方向盘即可使车轮转向达到指定距离。这正是运动型汽车梦寐以求的特性。 由于这些小型汽车很轻,因此比率较低,转动方向盘也不会太费力。 有些汽车使用可变传动比转向系统,在此系统中,齿条齿轮式齿轮组的中心与外侧具有不同的齿距(每厘米的齿数)。 这不仅能提高汽车转向时的响应速度(齿条靠近中心位置),还能减少车轮在接近转向极限时的作用力。 当在动力转向系统中应用齿条齿轮时,齿条的设计会略有不同。 部分齿条包含一个中心有活塞的圆筒。 活塞连接在齿条上。 圆筒上有两个油孔,分别位于活塞的两侧。 当向活塞的一侧注入高压液体时,将迫使活塞向另一侧运动,进而带动齿条运动,这样便提供了辅助动力。 我们将在随后介绍提供高压液体的...
