汽车用中央电气盒负载测试系统

汽车用中央电气盒负载测试系统_第1页
1/24
汽车用中央电气盒负载测试系统_第2页
2/24
汽车用中央电气盒负载测试系统_第3页
3/24

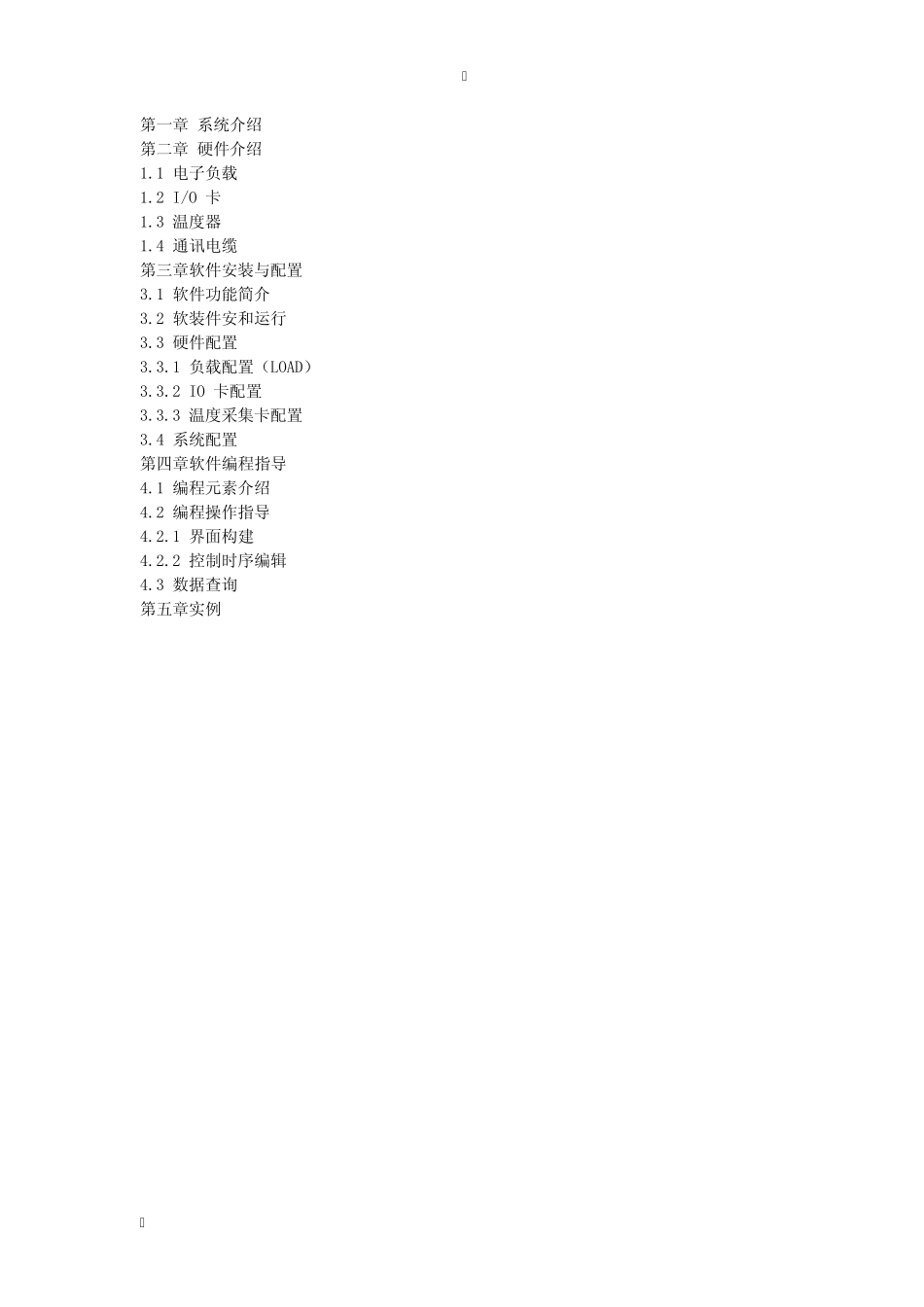

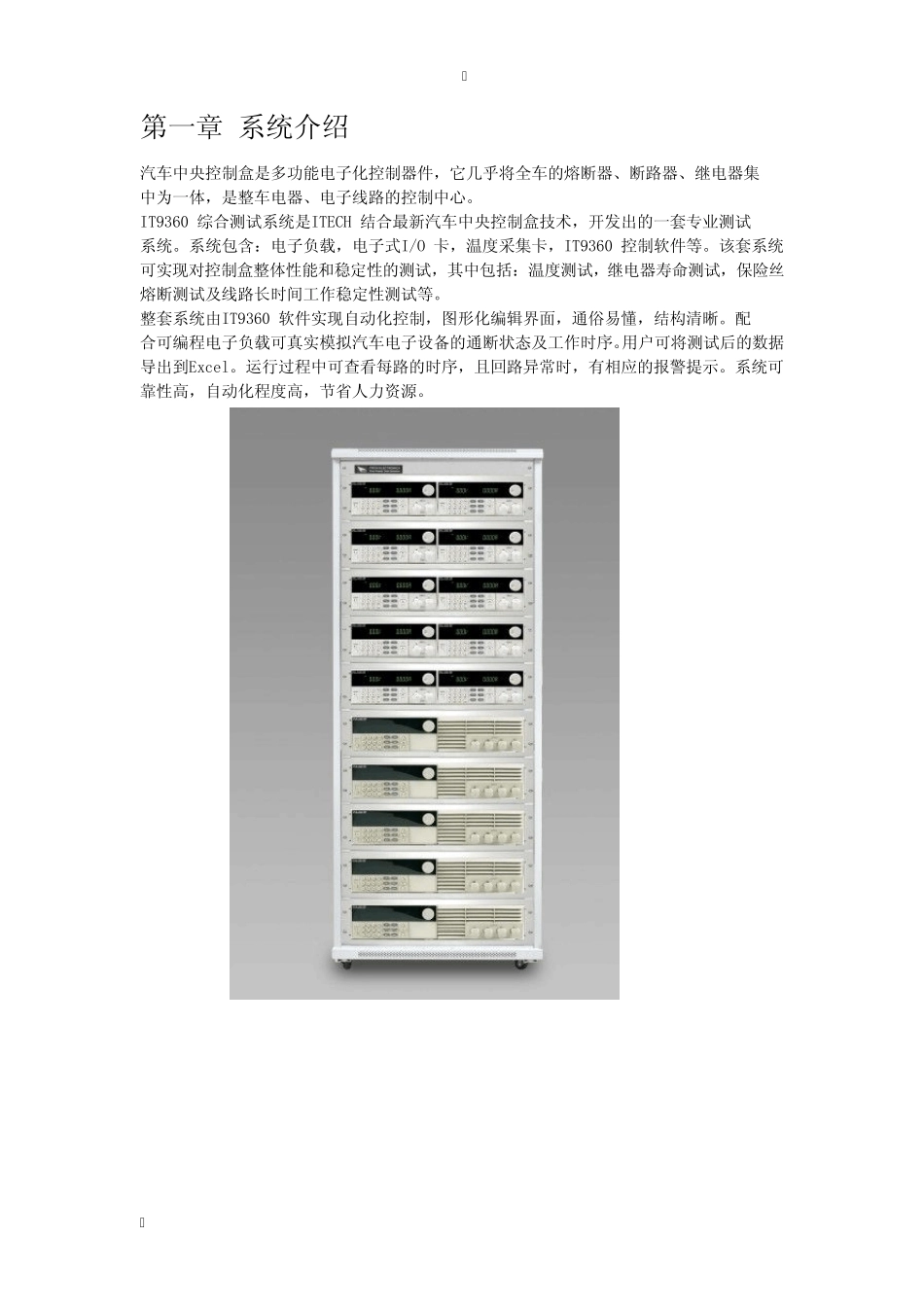

汽车用中央电气盒负载测试系统 第一章 系统介绍 第二章 硬件介绍 1.1 电子负载 1.2 I/O 卡 1.3 温度器 1.4 通讯电缆 第三章软件安装与配置 3.1 软件功能简介 3.2 软装件安和运行 3.3 硬件配置 3.3.1 负载配置(LOAD) 3.3.2 IO 卡配置 3.3.3 温度采集卡配置 3.4 系统配置 第四章软件编程指导 4.1 编程元素介绍 4.2 编程操作指导 4.2.1 界面构建 4.2.2 控制时序编辑 4.3 数据查询 第五章实例 第一章 系统介绍 汽车中央控制盒是多功能电子化控制器件,它几乎将全车的熔断器、断路器、继电器集 中为一体,是整车电器、电子线路的控制中心。 IT9360 综合测试系统是ITECH 结合最新汽车中央控制盒技术,开发出的一套专业测试 系统。系统包含:电子负载,电子式I/O 卡,温度采集卡,IT9360 控制软件等。该套系统 可实现对控制盒整体性能和稳定性的测试,其中包括:温度测试,继电器寿命测试,保险丝 熔断测试及线路长时间工作稳定性测试等。 整套系统由IT9360 软件实现自动化控制,图形化编辑界面,通俗易懂,结构清晰。配 合可编程电子负载可真实模拟汽车电子设备的通断状态及工作时序。用户可将测试后的数据 导出到Excel。运行过程中可查看每路的时序,且回路异常时,有相应的报警提示。系统可 靠性高,自动化程度高,节省人力资源。 第 二 章 硬 件 介 绍 1.1电 子 负 载 电 子 负 载 在 系 统 中 用 以 模 拟 汽 车 配 件 。 其 具 有 定 电 流 工 作 模 式 , 可 模 拟 汽 车 电 子 设 备 实 际 工 作 状 态 中 的 电 流 值 及 工 作 时 序 。 如 雨 刮 工 作 时 序 为 通 5s 断 5s,工 作 电 流 为 2A。 则 可 通 过 电 子 负 载 编 辑 工 作 时 序 如 下 : 此 外 , 结 合 IT9360 软 件 , 可 以 实 际 映 射 的 汽 车 配 件 命 名 该 路 负 载 。 此 例 中 可 命 令 负 载 为 雨 刷 , 显 示 在 运 行 界 面 中 。 如 此 当 同 时 测 试 多 个 汽 车 配 件 时 , 负 载 所 模 拟 具 体 汽 车 配 件 工 作 回 路 , 便 可 一 目 了 然 。 注 : 系 统 中 实 际 电 子 负 载 需 根 据 具 体 测 试 需 求 选 配 。 1.2 I/O 卡 电 子 式 I/O 卡 , 在 系...
