汽车电器与电子控制技术实验指导书

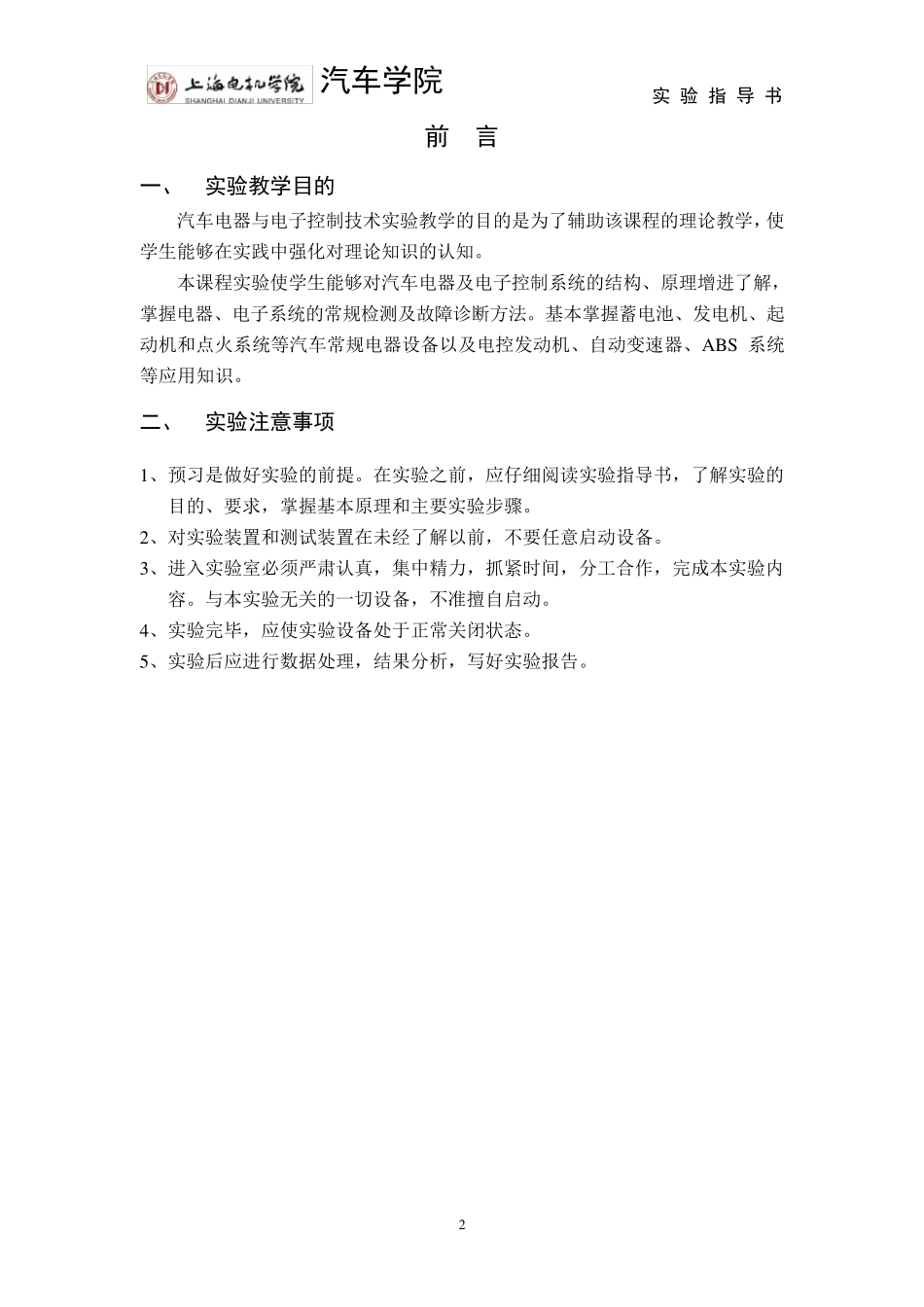

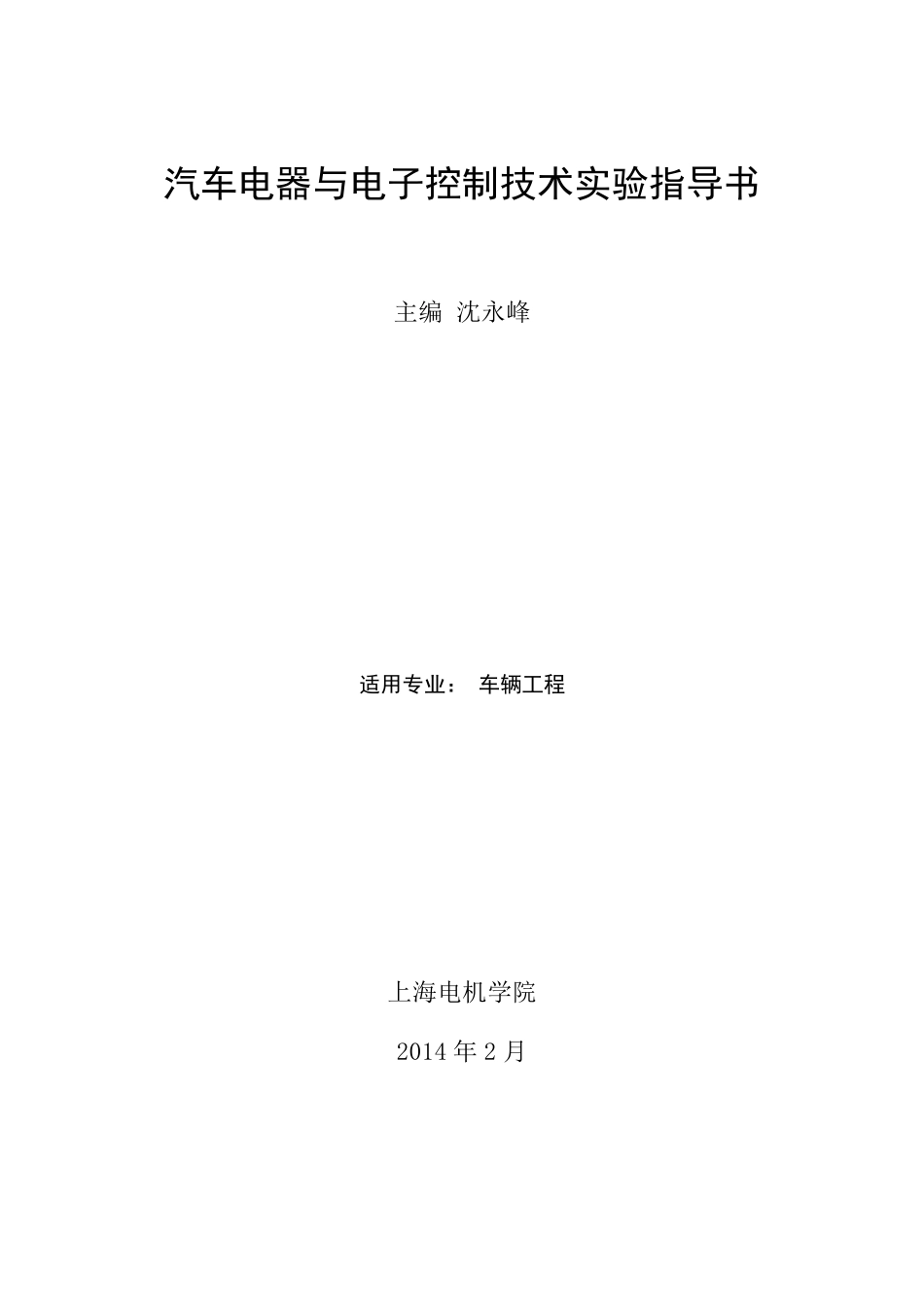

汽车电器与电子控制技术实验指导书 主编 沈永峰 适用专业： 车辆工程 上海电机学院 2014 年 2 月 汽车学院 1 实 验 指 导 书 目 录 前言································································2 实验一 ·····························································3 实验二 ····························································7 实验三 ····························································13 实验四 ····························································21 汽车学院 2 实 验 指 导 书 前 言 一、 实验教学目的 汽车电器与电子控制技术实验教学的目的是为了辅助该课程的理论教学，使学生能够在实践中强化对理论知识的认知。 本课程实验使学生能够对汽车电器及电子控制系统的结构、原理增进了解，掌握电器、电子系统的常规检测及故障诊断方法。基本掌握蓄电池、发电机、起动机和点火系统等汽车常规电器设备以及电控发动机、自动变速器、ABS 系统等应用知识。 二、 实验注意事项 1、预习是做好实验的前提。在实验之前，应仔细阅读实验指导书，了解实验的目的、要求，掌握基本原理和主要实验步骤。 2、对实验装置和测试装置在未经了解以前，不要任意启动设备。 3、进入实验室必须严肃认真，集中精力，抓紧时间，分工合作，完成本实验内容。与本实验无关的一切设备，不准擅自启动。 4、实验完毕，应使实验设备处于正常关闭状态。 5、实验后应进行数据处理，结果分析，写好实验报告。 汽车学院 3 实 验 指 导 书 实验一 交流发电机的检查与测试 一、实验目的 1. 学习汽车电器万能试验台的使用方法； 2. 掌握交流发电机的解体与测量方法； 3. 掌握汽车交流发电机工作特性； 4. 掌握使用电器万能试验台检测交流发电机性能的技术。 二、实验要求 1. 对实验内容进行预习,查阅相关器材参数、数据,写出操作步骤及相应的技术要求。 2. 熟悉交流发电机试验的基本步骤。 3. 将各实验内容总体分析,整理出相...
