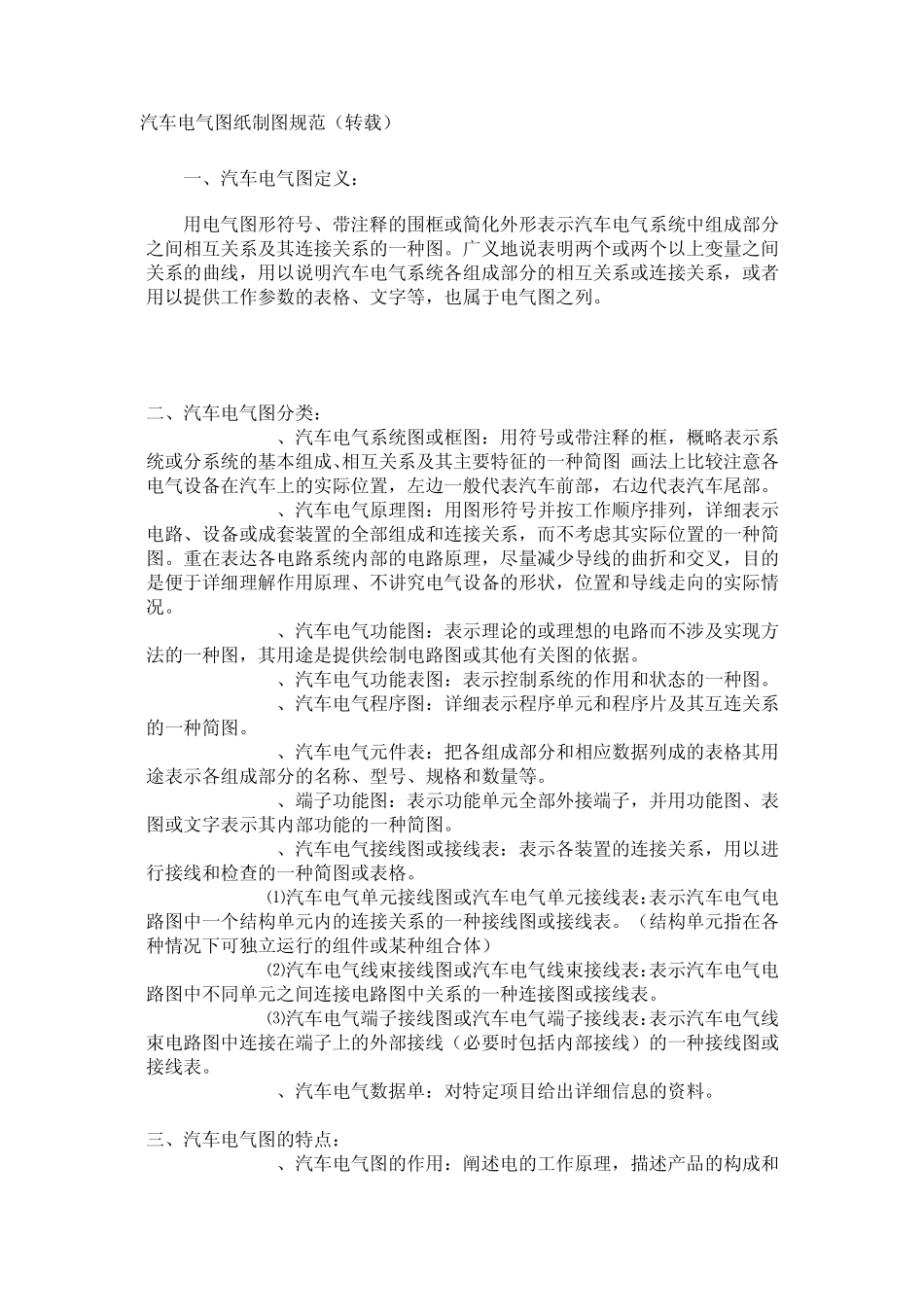

汽车电气图纸制图规范_第1页
1/19

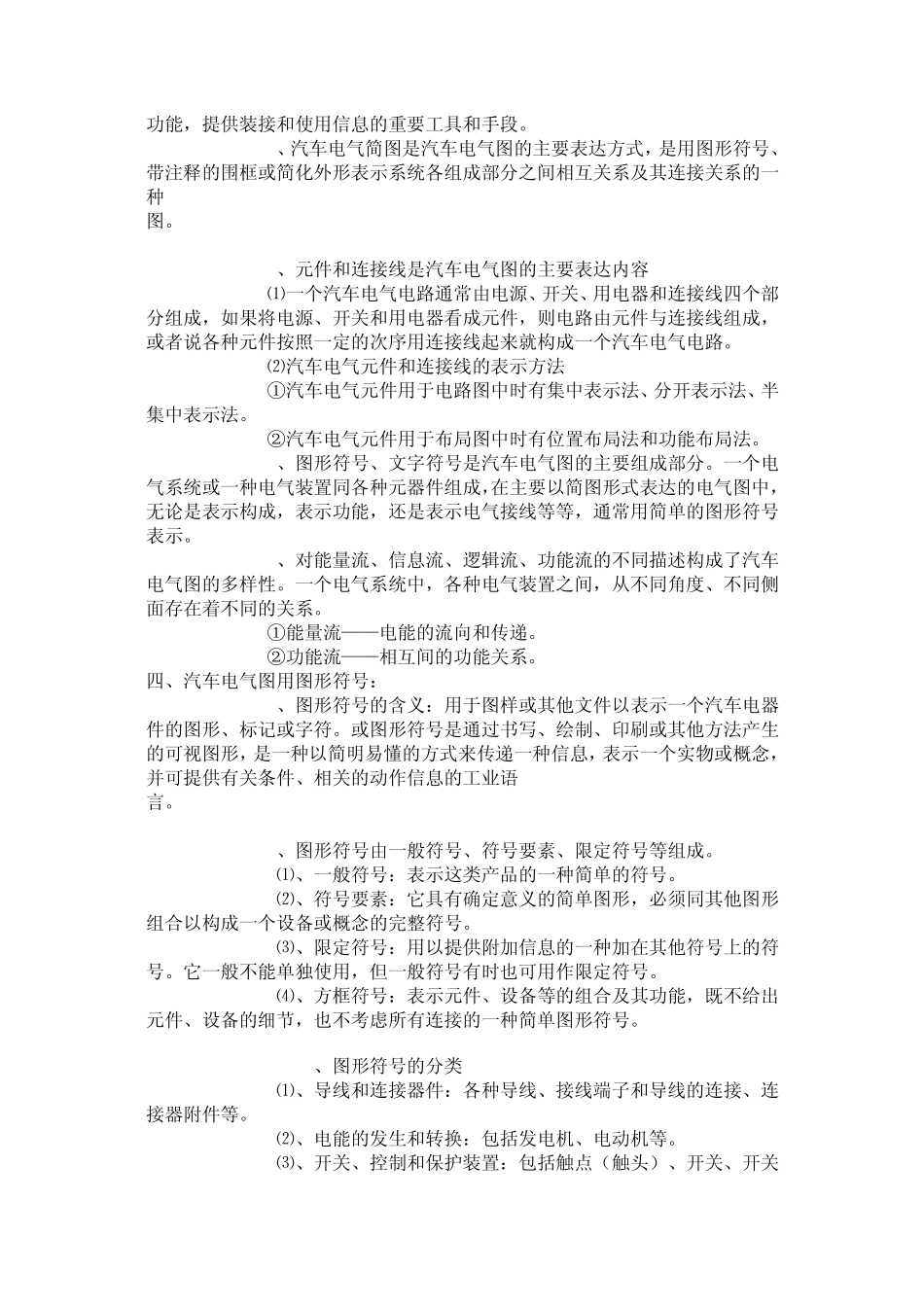

汽车电气图纸制图规范_第2页
2/19

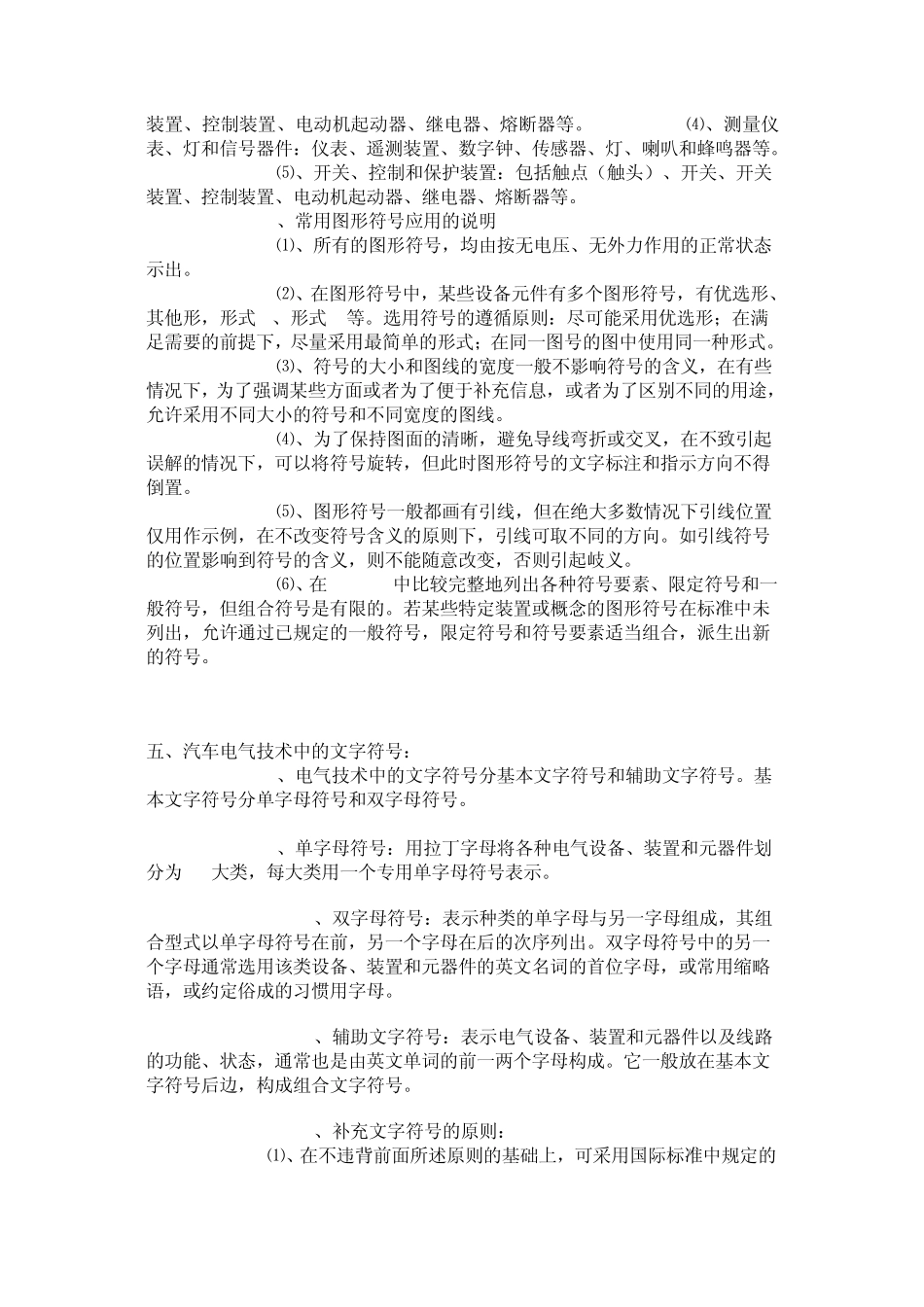

汽车电气图纸制图规范_第3页
3/19
汽车电气图纸制图规范(转载) 一、汽车电气图定义: 用电气图形符号、带注释的围框或简化外形表示汽车电气系统中组成部分之间相互关系及其连接关系的一种图。广义地说表明两个或两个以上变量之间关系的曲线,用以说明汽车电气系统各组成部分的相互关系或连接关系,或者用以提供工作参数的表格、文字等,也属于电气图之列。 二、汽车电气图分类: 1、汽车电气系统图或框图:用符号或带注释的框,概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图,画法上比较注意各电气设备在汽车上的实际位置,左边一般代表汽车前部,右边代表汽车尾部。 2、汽车电气原理图:用图形符号并按工作顺序排列,详细表示电路、设备或成套装置的全部组成和连接关系,而不考虑其实际位置的一种简图。重在表达各电路系统内部的电路原理,尽量减少导线的曲折和交叉,目的是便于详细理解作用原理、不讲究电气设备的形状,位置和导线走向的实际情况。 3、汽车电气功能图:表示理论的或理想的电路而不涉及实现方法的一种图,其用途是提供绘制电路图或其他有关图的依据。 4、汽车电气功能表图:表示控制系统的作用和状态的一种图。 5、汽车电气程序图:详细表示程序单元和程序片及其互连关系的一种简图。 6、汽车电气元件表:把各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。 7、端子功能图:表示功能单元全部外接端子,并用功能图、表图或文字表示其内部功能的一种简图。 8、汽车电气接线图或接线表:表示各装置的连接关系,用以进行接线和检查的一种简图或表格。 ⑴汽车电气单元接线图或汽车电气单元接线表:表示汽车电气电路图中一个结构单元内的连接关系的一种接线图或接线表。(结构单元指在各种情况下可独立运行的组件或某种组合体) ⑵汽车电气线束接线图或汽车电气线束接线表:表示汽车电气电路图中不同单元之间连接电路图中关系的一种连接图或接线表。 ⑶汽车电气端子接线图或汽车电气端子接线表:表示汽车电气线束电路图中连接在端子上的外部接线(必要时包括内部接线)的一种接线图或接线表。 9、汽车电气数据单:对特定项目给出详细信息的资料。 三、汽车电气图的特点: 1、汽车电气图的作用:阐述电的工作原理,描述产品的构成和功能,提供装接和使用信息的重要工具和手段。 2、汽车电气简图是汽车电气图的主要表达方式,是用图形符号、带注释的围框或简化外形表示系统各组成部分之间相互关系...
