汽车空调PTC加热器

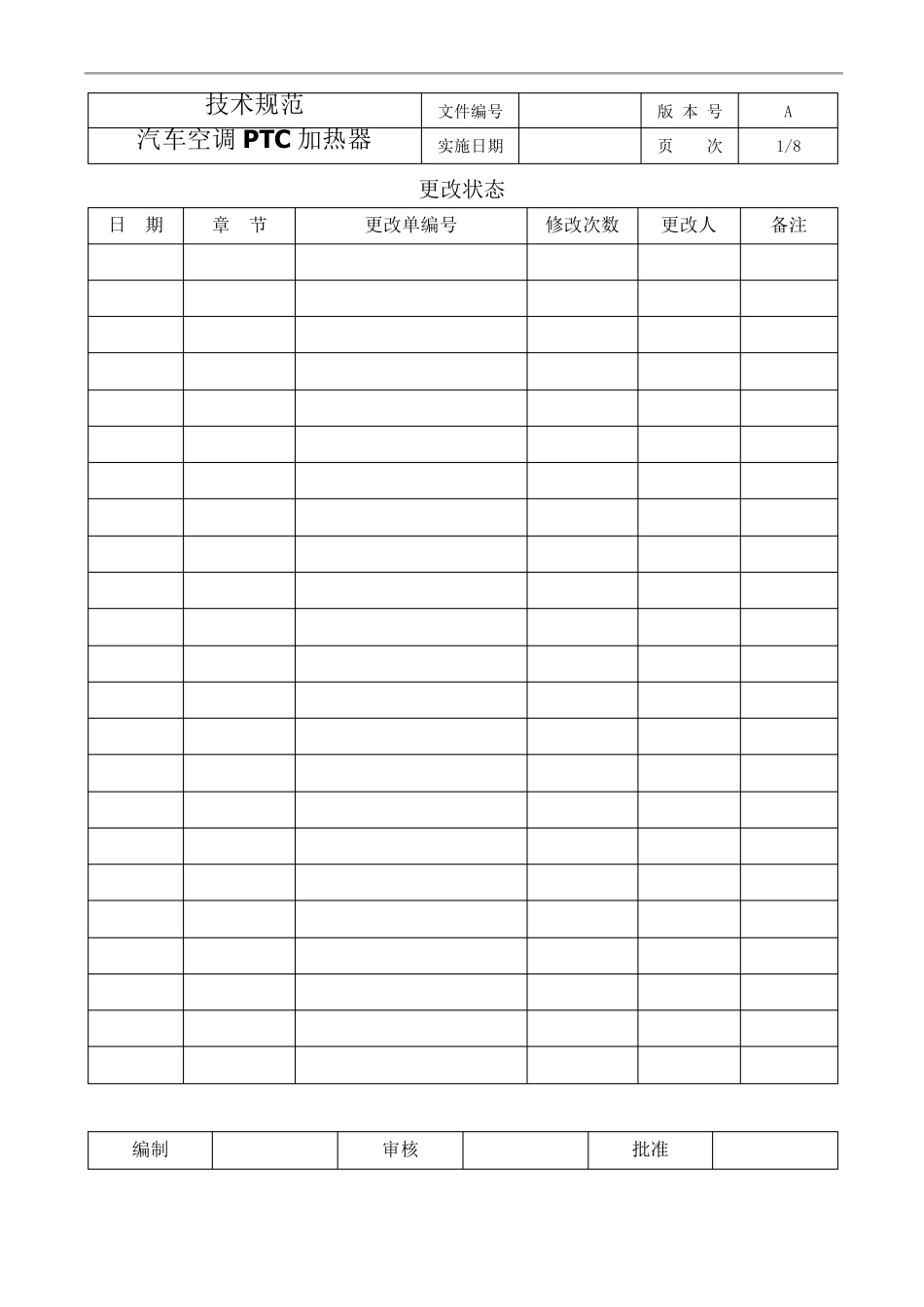

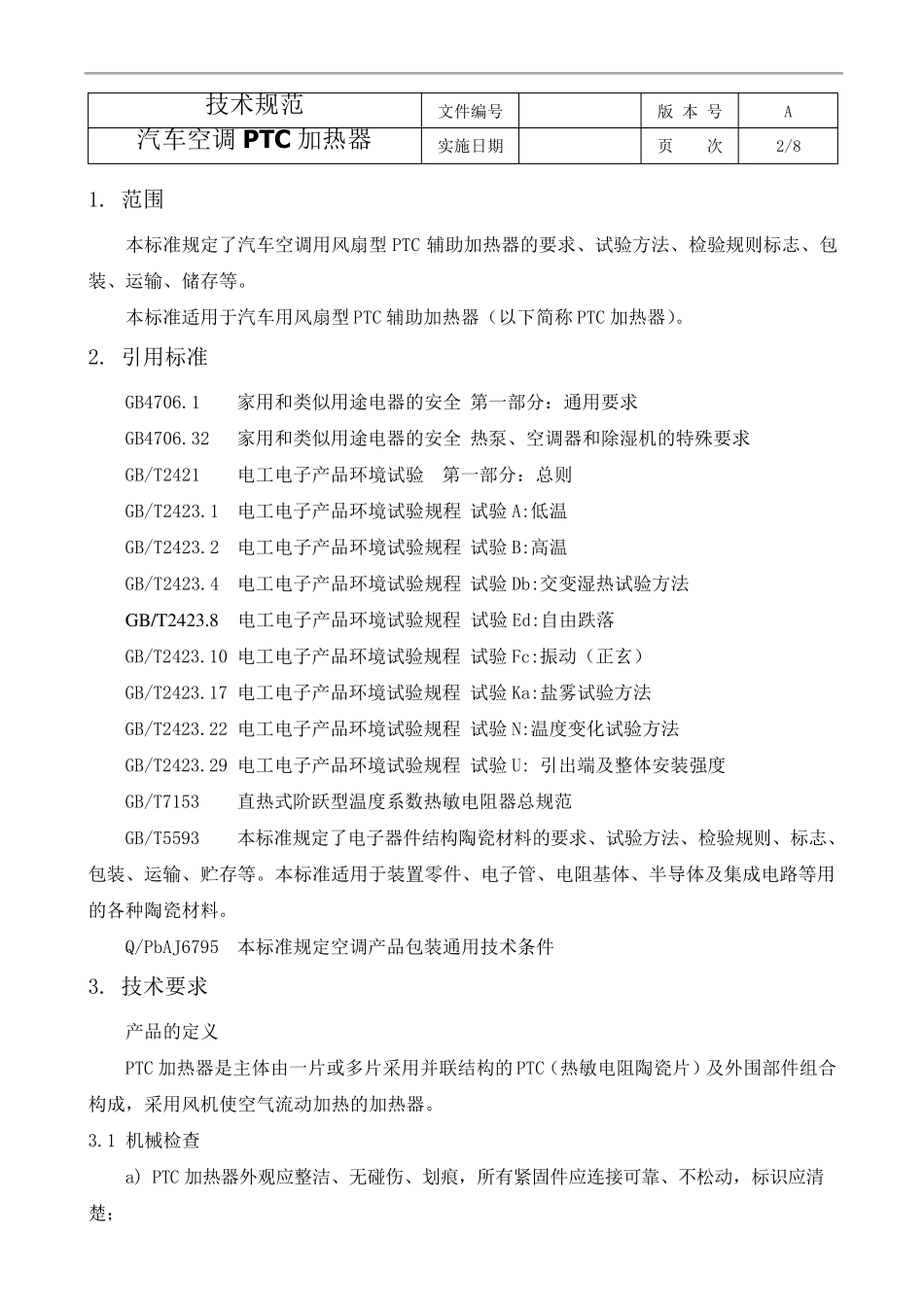

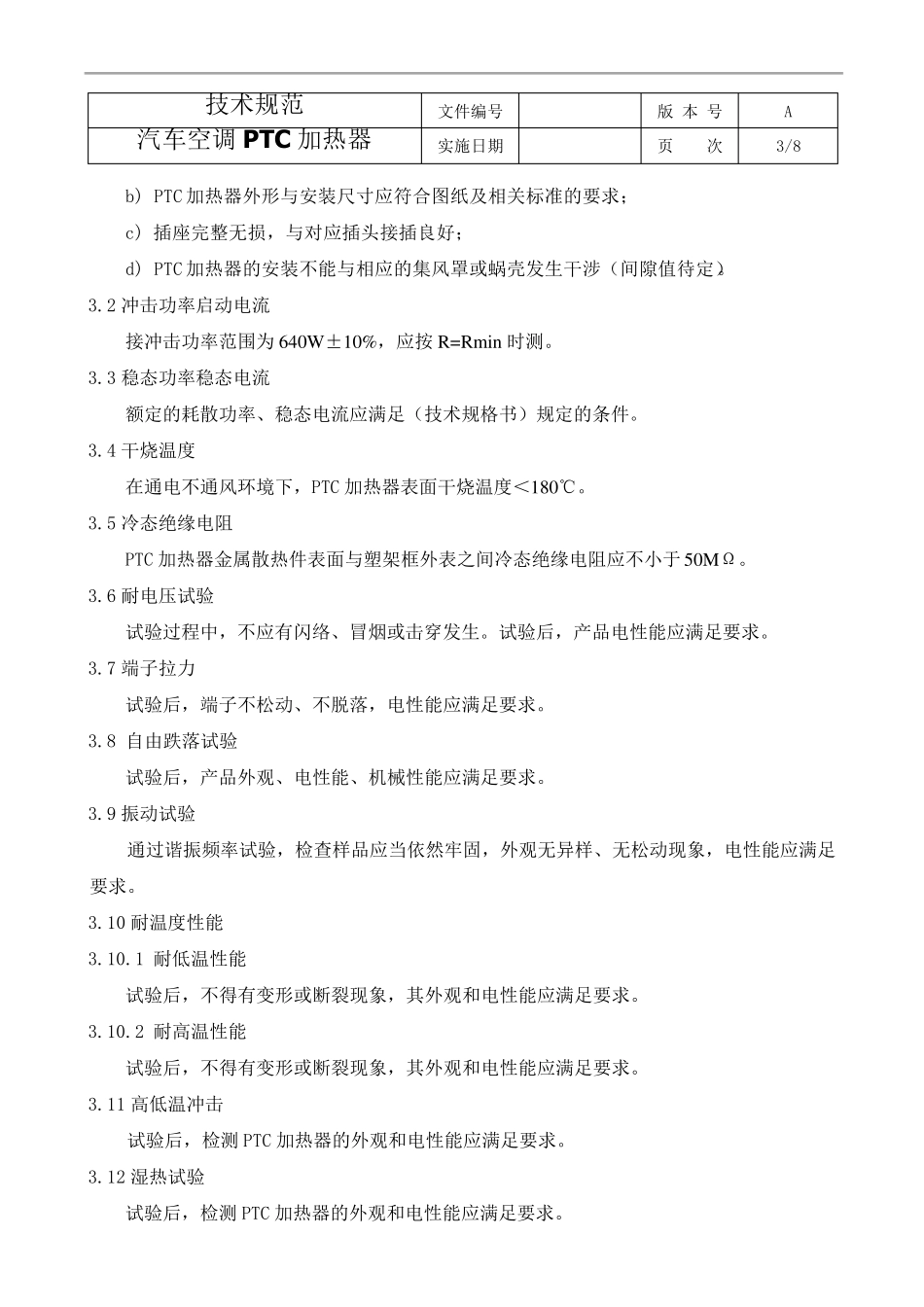

技术规范 文件编号 版 本 号 A 汽车空调PTC 加热器 实施日期 页 次 1/8 更改状态 日 期 章 节 更改单编号 修改次数 更改人 备注 编制 审核 批准 技术规范 文件编号 版 本 号 A 汽车空调PTC 加热器 实施日期 页 次 2/8 1. 范围 本标准规定了汽车空调用风扇型PTC 辅助加热器的要求、试验方法、检验规则标志、包装、运输、储存等。 本标准适用于汽车用风扇型PTC 辅助加热器（以下简称 PTC 加热器）。 2. 引用标准 GB4706.1 家用和类似用途电器的安全 第一部分：通用要求 GB4706.32 家用和类似用途电器的安全 热泵、空调器和除湿机的特殊要求 GB/T2421 电工电子产品环境试验 第一部分：总则 GB/T2423.1 电工电子产品环境试验规程 试验 A:低温 GB/T2423.2 电工电子产品环境试验规程 试验 B:高温 GB/T2423.4 电工电子产品环境试验规程 试验 Db:交变湿热试验方法 GB/T2423.8 电工电子产品环境试验规程 试验 Ed:自由跌落 GB/T2423.10 电工电子产品环境试验规程 试验 Fc:振动（正玄） GB/T2423.17 电工电子产品环境试验规程 试验 Ka:盐雾试验方法 GB/T2423.22 电工电子产品环境试验规程 试验 N:温度变化试验方法 GB/T2423.29 电工电子产品环境试验规程 试验 U: 引出端及整体安装强度 GB/T7153 直热式阶跃型温度系数热敏电阻器总规范 GB/T5593 本标准规定了电子器件结构陶瓷材料的要求、试验方法、检验规则、标志、包装、运输、贮存等。本标准适用于装置零件、电子管、电阻基体、半导体及集成电路等用的各种陶瓷材料。 Q/PbAJ6795 本标准规定空调产品包装通用技术条件 3. 技术要求 产品的定义 PTC 加热器是主体由一片或多片采用并联结构的PTC（热敏电阻陶瓷片）及外围部件组合构成，采用风机使空气流动加热的加热器。 3.1 机械检查 a) PTC 加热器外观应整洁 、无 碰 伤 、划 痕 ，所 有 紧 固 件应连 接 可 靠 、不 松 动，标识 应清楚 ； 技术规范 文件编号 版 本 号 A 汽车空调PTC 加热器 实施日期 页 次 3/8 b) PTC 加热器外形与安装尺寸应符合图纸及相关标准的要求； c) 插座完整无损，与对应插头接插良好； d) PTC 加热器的安装不能与相应的集风罩或蜗壳发生干涉（间隙值待定）。 3.2 冲击功率启动电流 接冲击功率范围为640W±10%，应按 R=Rmin时测。 3.3 稳态功率稳态电流 额定的耗散功率、稳...
