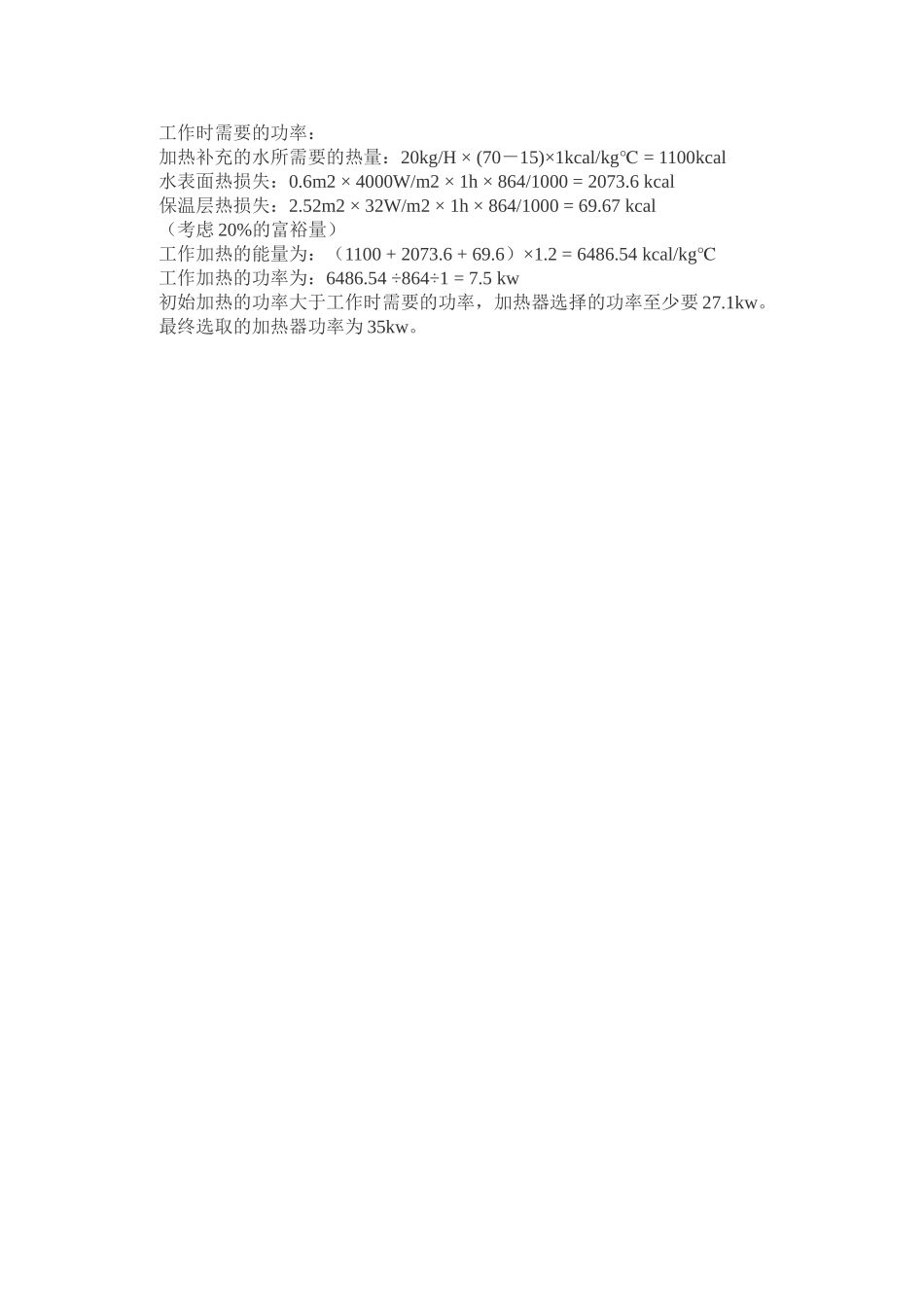

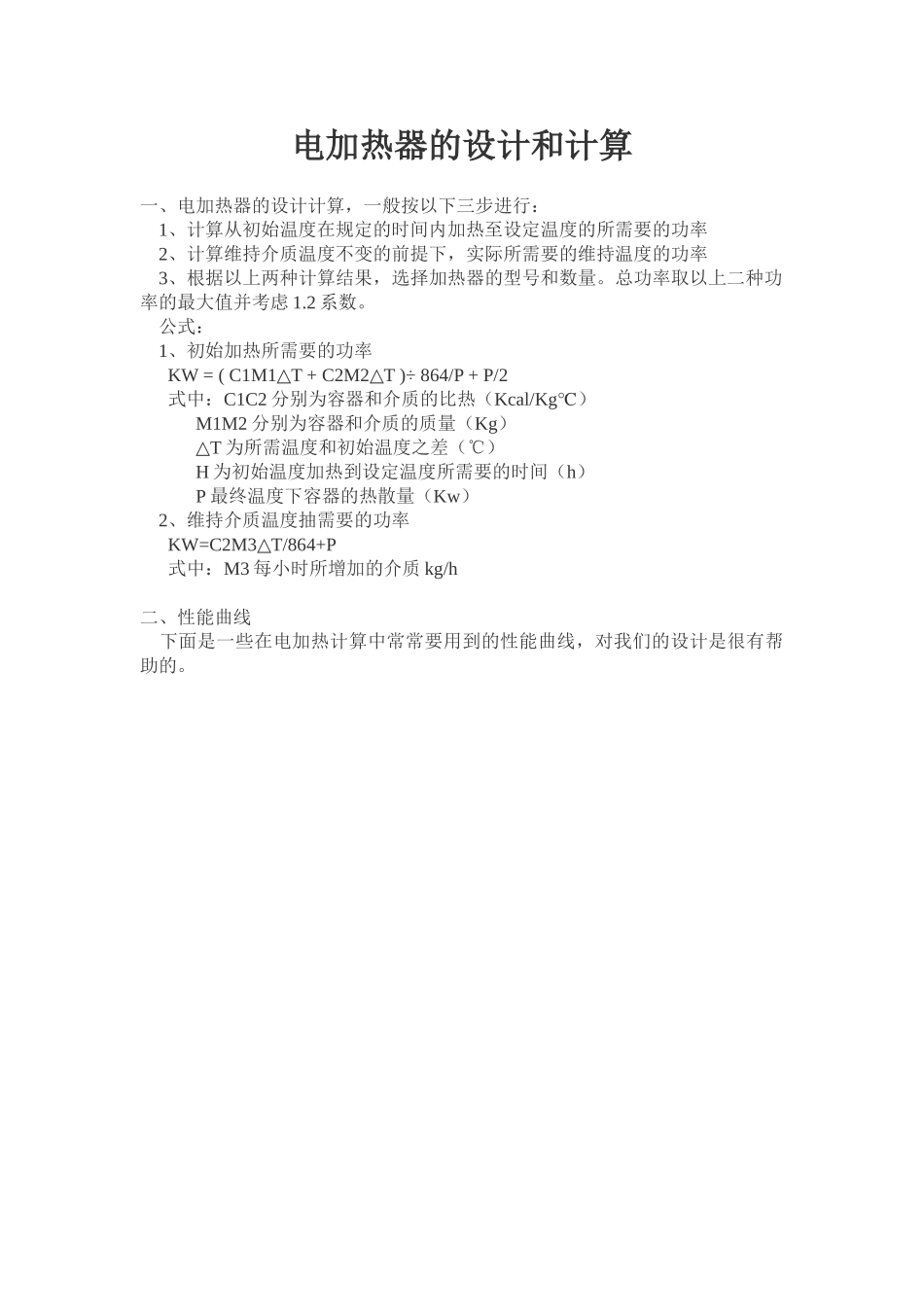

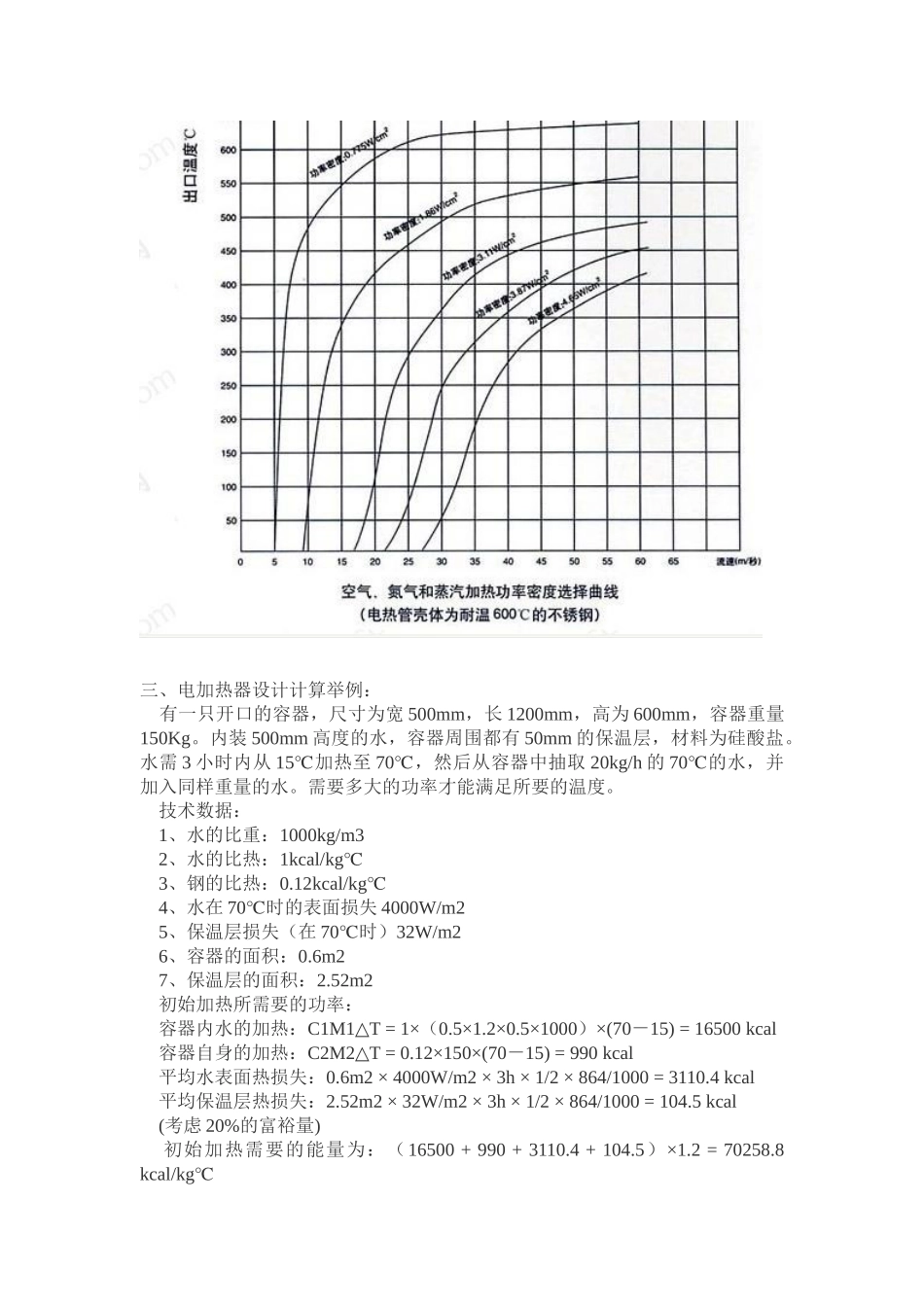

电加热器的设计和计算一、电加热器的设计计算，一般按以下三步进行： 1、计算从初始温度在规定的时间内加热至设定温度的所需要的功率 2、计算维持介质温度不变的前提下，实际所需要的维持温度的功率 3、根据以上两种计算结果，选择加热器的型号和数量。总功率取以上二种功率的最大值并考虑 1.2 系数。 公式： 1、初始加热所需要的功率 KW = ( C1M1 T + C2M2 T )÷ 864/P + P/2△△ 式中：C1C2 分别为容器和介质的比热（Kcal/Kg℃） M1M2 分别为容器和介质的质量（Kg） T△为所需温度和初始温度之差（℃） H 为初始温度加热到设定温度所需要的时间（h） P 最终温度下容器的热散量（Kw） 2、维持介质温度抽需要的功率 KW=C2M3 T/864+P△ 式中：M3 每小时所增加的介质 kg/h二、性能曲线 下面是一些在电加热计算中常常要用到的性能曲线，对我们的设计是很有帮助的。三、电加热器设计计算举例： 有一只开口的容器，尺寸为宽 500mm，长 1200mm，高为 600mm，容器重量150Kg。内装 500mm 高度的水，容器周围都有 50mm 的保温层，材料为硅酸盐。水需 3 小时内从 15℃加热至 70℃，然后从容器中抽取 20kg/h 的 70℃的水，并加入同样重量的水。需要多大的功率才能满足所要的温度。 技术数据： 1、水的比重：1000kg/m3 2、水的比热：1kcal/kg℃ 3、钢的比热：0.12kcal/kg℃ 4、水在 70℃时的表面损失 4000W/m2 5、保温层损失（在 70℃时）32W/m2 6、容器的面积：0.6m2 7、保温层的面积：2.52m2 初始加热所需要的功率： 容器内水的加热：C1M1 T = 1×△（0.5×1.2×0.5×1000）×(70－15) = 16500 kcal 容器自身的加热：C2M2 T = 0.12×150×(70△－15) = 990 kcal 平均水表面热损失：0.6m2 × 4000W/m2 × 3h × 1/2 × 864/1000 = 3110.4 kcal 平均保温层热损失：2.52m2 × 32W/m2 × 3h × 1/2 × 864/1000 = 104.5 kcal (考虑 20%的富裕量) 初始加热需要的能量为：（16500 + 990 + 3110.4 + 104.5）×1.2 = 70258.8 kcal/kg℃ 工作时需要的功率： 加热补充的水所需要的热量：20kg/H × (70－15)×1kcal/kg = 1100kcal℃ 水表面热损失：0.6m2 × 4000W/m2 × 1h × 864/1000 = 2073.6 kcal 保温层热损失：2.52m2 × 32W/m2 × 1h × 864/1000 = 69.67 kcal （考虑 20%的富裕量） 工作加热的能量为：（1100 + 2073.6 + 69.6）×1.2 = 6486.54 kcal/kg℃ 工作加热的功率为：6486.54 ÷864÷1 = 7.5 kw 初始加热的功率大于工作时需要的功率，加热器选择的功率至少要 27.1kw。 最终选取的加热器功率为 35kw。
