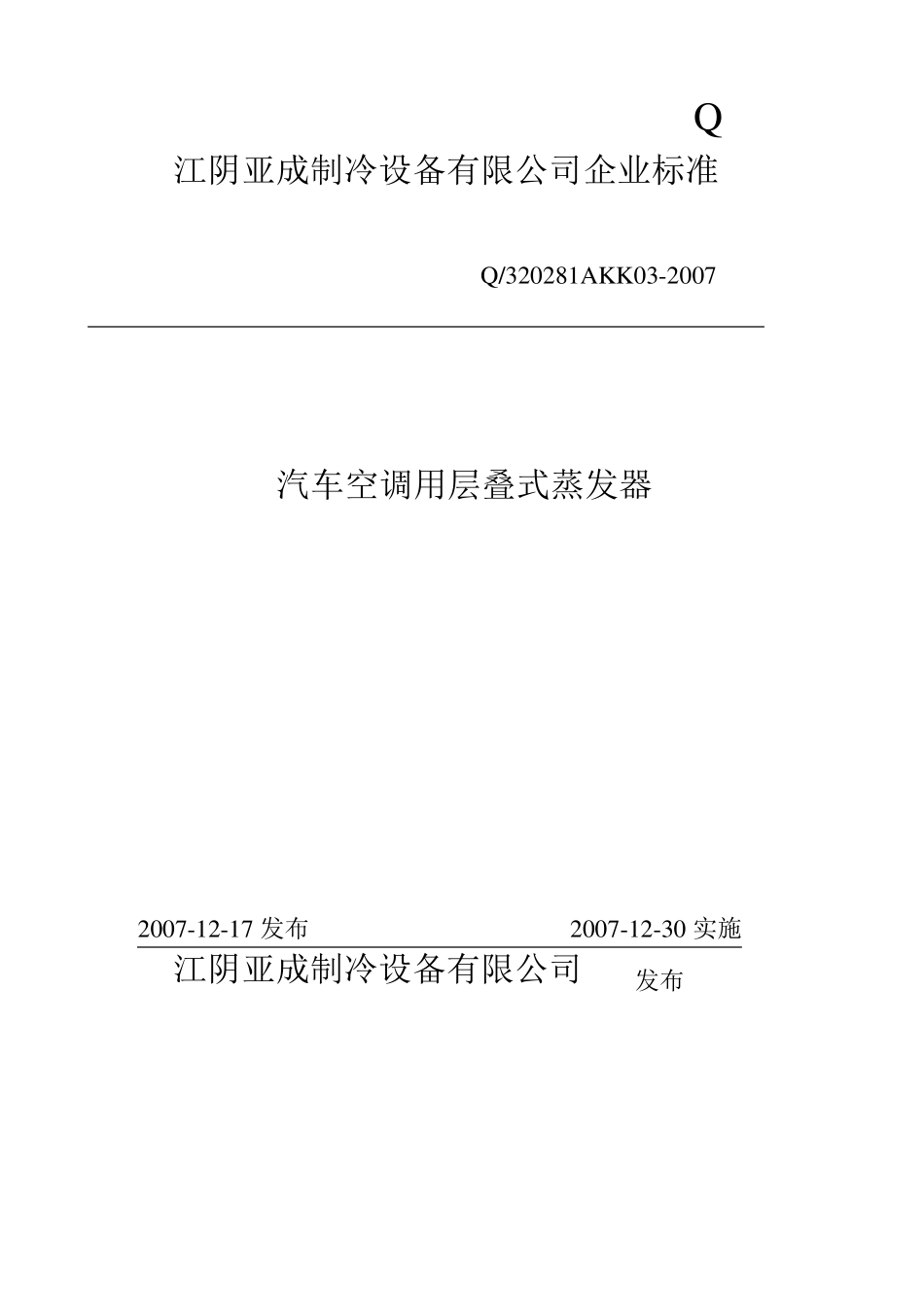

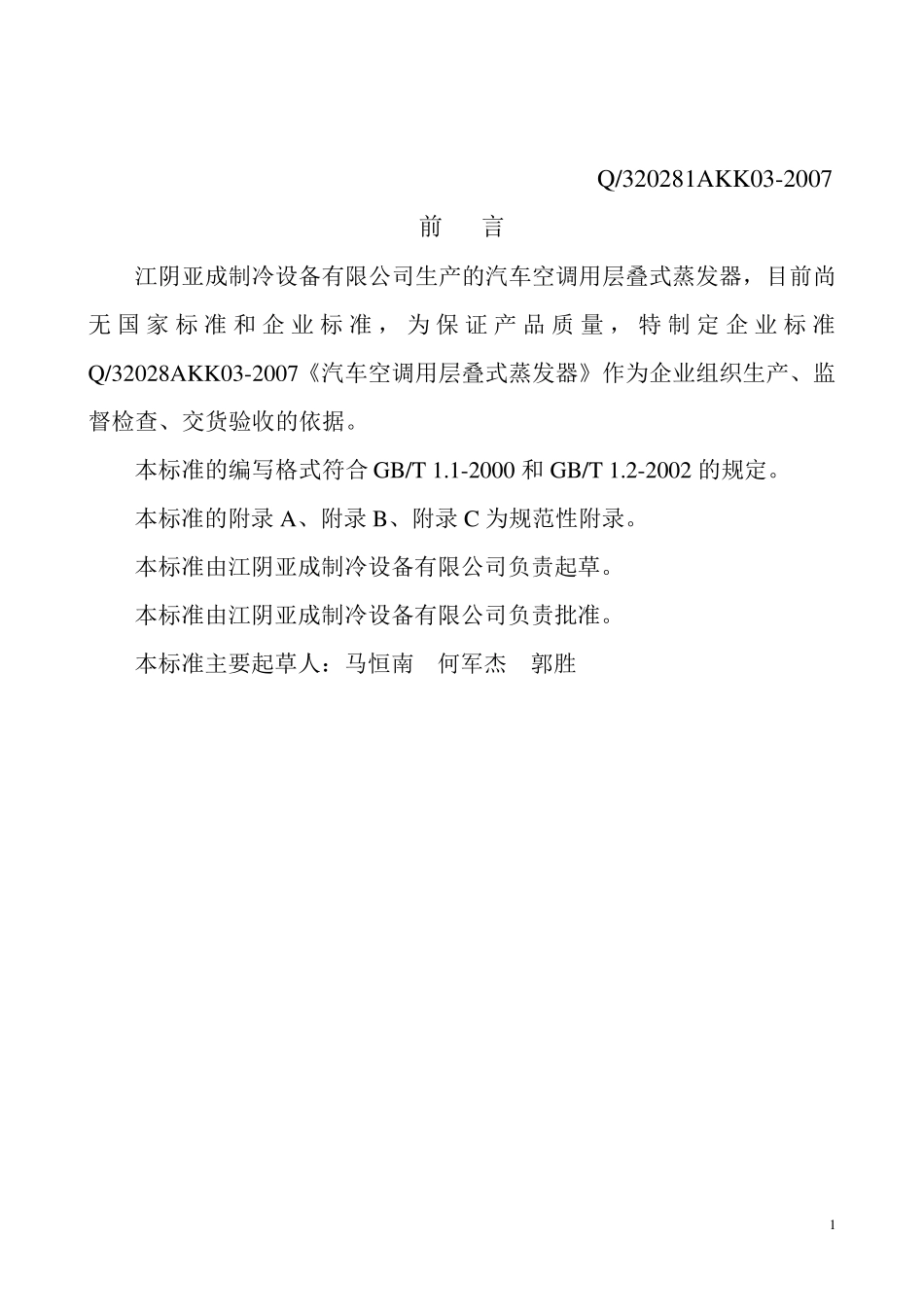

Q 江阴亚成制冷设备有限公司企业标准 Q /320281A K K 03-2007 汽车空调用层叠式蒸发器 2007-12-17 发布 2007-12-30 实施 江阴亚成制冷设备有限公司 发布 1 Q/320281AKK03-2007 前 言 江阴亚成制冷设备有限公司生产的汽车空调用层叠式蒸发器，目前尚无国家标准和企业标准，为保证产品质量，特制定企业标准Q/32028AKK03-2007《汽车空调用层叠式蒸发器》作为企业组织生产、监督检查、交货验收的依据。 本标准的编写格式符合 GB/T 1.1-2000 和GB/T 1.2-2002 的规定。 本标准的附录 A、附录 B、附录 C 为规范性附录。 本标准由江阴亚成制冷设备有限公司负责起草。 本标准由江阴亚成制冷设备有限公司负责批准。 本标准主要起草人：马恒南 何军杰 郭胜 2 Q/320281AKK03-2007 汽车空调用层叠式蒸发器 1 . 范围 本标准规定了汽车空调用铝制层叠式蒸发器的产品分类要求、试验方法、检验规则、标志、包装、贮存等。 本标准适用于本公司生产的各种规格的汽车空调用铝制层叠式蒸发器（以下简称蒸发器）。 2 . 规范性引用文件 下列文件所包含的条款，通过在本文件中引用而构成本文件的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本文件，然而，鼓励根据本文件达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本文件。 QC/T 657 -2000 汽车空调制冷装置试验方法 JIS D 1601 -1995 汽车零部件振动试验方法 JIS H 8681-2 -1999 铝及铝合金阳极氧化覆层的耐蚀性试验方法 第2 部分：CASS 试验 JIS Z 2371 -2000 盐雾试验试验方法 3 .术语 3 .1 蒸发器标准方位 散热板沿垂直方向、产品迎风面垂直于水平的位置。蒸发器的名义换热量是在这一位置上确立和测量。 3 .2 系列产品 蒸发器所用的散热板材料、结 构、尺 寸 相 同 ，且 翅 片 的材料、结 构、尺 寸 相 同 的产品。 4 . 产品分类 4 .1 产品的型 式 产品的型 式为 铝制层叠式，由 冲 压 散热板和翅 片 等钎 焊 而成。 4 .2 型 号 4 .2 .1 型 号 表 示 法 CZ改型 序 号 。用大 写 字 母、 、表 示 , 不标.顺 序 号 。用阿 拉 伯 数 字 表 示 ，001、002、003层叠式蒸发器系列号 、 、 、 3 Q/320281AKK03-2007 4 .2 .2 标注示例 CZA001 A 系列层叠式，规格为：W...
