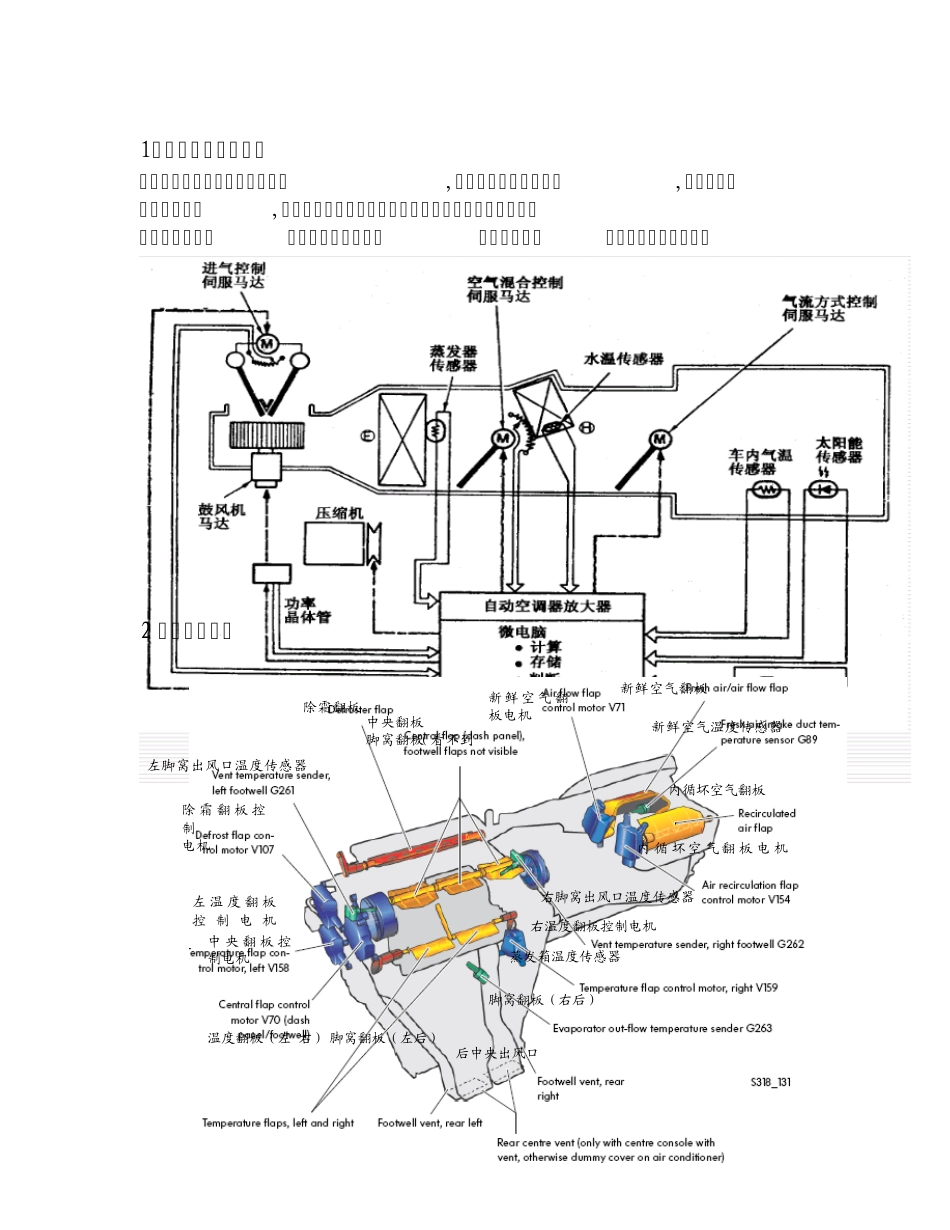

汽车空调翻板电机控制电路设计 姓名 陈 然 班级 09车辆W 学院 机械与汽车工程学院 目录 空调控制电路概况 ……………………………………………… 空调翻版原理概况 ……………………………………………… 单片机电路控制方案……………………………………………… 1空调控制电路的构成 空调电路由于车型档次年份不同,其控制方式也有所不同,但不管哪个厂家那种车型,一般都主要由压缩机控制电路、鼓风机控制电路、冷凝器风扇控制路、风门电机控制电路、传感器电路、面板控制电路等构成。 2 汽车翻板介绍 除霜翻板 新鲜空气翻板电机V71 新鲜空气翻板 中央翻板 脚窝翻板（看不到) 新鲜空气温度传感器G89 左脚窝出风口温度传感器G261 除霜翻板控制 电机V107 左 温 度 翻板控 制 电机V158 中央翻板控制电机V70 温度翻板（左/右） 脚窝翻板（左后） 脚窝翻板（右后） 后中央出风口 蒸发箱温度传感器G263 右温度翻板控制电机V159 右脚窝出风口温度传感器G262 内循坏空气翻板 内 循 坏 空气翻板电机V154 3 汽车翻板工作原理图 1 通风翻板和新鲜空气/空气再循环翻板工作原理 1）调整机构 2）新鲜空气运动 3）通风模式 4）空气再循环模式 5）空气分配 2 温度翻板工作原理图 3 除霜翻板工作原理图 4 中央翻板和脚坑翻板的工作原理图 4 基于各种单片机的翻板电机电路控制 基于单片机的直流电机调速控制电路, 其同步、采样、触发和控制都采用数字处理, 有效地解决了模拟控制电路对元件参数的敏感, 简化了系统, 提高了工作的稳定性, 延长了使用寿命. 同时通过软件又可以很方便地实现多种模式控制. 1 下面是一种基于AT89C51单片机控制的直流电机调速系统。 1.1控制系统结构框图 系统先进行信号采集再进行A /D 转换, 然后再通过给定和同步信号 (由电源的过零点进行同步)使单片机送出脉冲来控制触发电路, 控制整流电路输出, 驱动电动机工作, 再由检测电路带回实际转速给单片机, 让单片机根据实际转速和给定转速进行比较、放大及PID运算等操作, 从而控制整流电路A角的大小, 进而改变电机电枢电压的大小, 达到调节电动机转速的目的。并且可由单片机驱动显示电路。 1.2主要控制电路 1同步信号产生电路 可控直流电路是通过控制可控硅的导通角来调节电枢电压的, 所以要确定控制角的零点, 每次从过零点开始计时, 计时到时后, 输出一个脉冲, 来控制可控硅导通。利用单片机的外...
