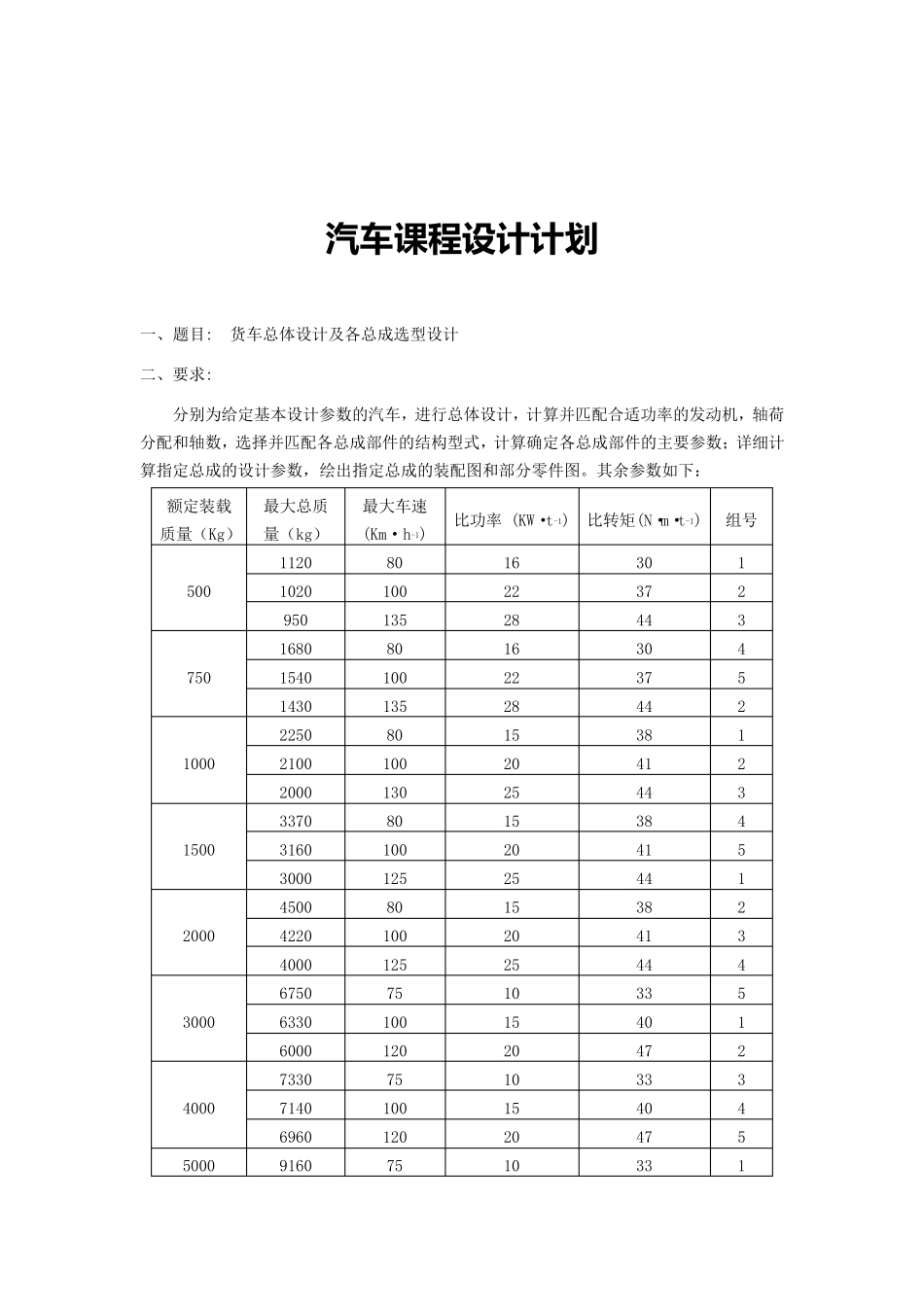

汽 车 课 程 设 计 计 划 一、题目: 货车总体设计及各总成选型设计 二、要求: 分别为给定基本设计参数的汽车，进行总体设计，计算并匹配合适功率的发动机，轴荷分配和轴数，选择并匹配各总成部件的结构型式，计算确定各总成部件的主要参数；详细计算指定总成的设计参数，绘出指定总成的装配图和部分零件图。其余参数如下： 额定装载质量（Kg） 最大总质量（kg） 最大车速(Km·h-1) 比功率 (KW·t-1) 比转矩(N·m·t-1) 组号 500 1120 80 16 30 1 1020 100 22 37 2 950 135 28 44 3 750 1680 80 16 30 4 1540 100 22 37 5 1430 135 28 44 2 1000 2250 80 15 38 1 2100 100 20 41 2 2000 130 25 44 3 1500 3370 80 15 38 4 3160 100 20 41 5 3000 125 25 44 1 2000 4500 80 15 38 2 4220 100 20 41 3 4000 125 25 44 4 3000 6750 75 10 33 5 6330 100 15 40 1 6000 120 20 47 2 4000 7330 75 10 33 3 7140 100 15 40 4 6960 120 20 47 5 5000 9160 75 10 33 1 8930 100 15 40 2 8700 120 20 47 3 6000 11000 75 10 33 4 10720 100 15 40 5 10440 120 20 47 2 分组：每种车型由5 名同学完成 三、设计计算要求 1.根据已知数据，确定轴数、驱动形式、布置形式。注意国家道路交通法规规定和汽车设计规范。 2.确定汽车主要参数： 1）主要尺寸，可从参考资料中获取； 2）进行汽车轴荷分配； 3）百公里燃油消耗量； 4）最小转弯直径 5）通过性几何参数 6）制动性参数 3.选定发动机功率、转速、扭矩。可以参考已有的车型。 4.离合器的结构型式选择、主要参数计算 5.确定传动系最小传动比，即主减速器传动比。 6.确定传动系最大传动比，从而计算出变速器最大传动比。 7.机械式变速器型式选择、主要参数计算，设置合理的档位数，计算出各档的速比。 8.驱动桥结构型式，根据主减速器的速比，确定采用单级或双级主减速器。 9.悬架导向机构结构型式 10.转向器结构形式、主要参数计算 11.前后轴制动器型式选择、制动管路分路系统型式、主要参数计算 四、完成内容: 1．设计计算说明书1 份（手写）。 2．关键部件装配图1 张（1 号图）和重要零件图3 张（3 号图）（可手写可 CAD 图）。 五、参考文献 1．机械设计手册（第三版） 2．汽车工程 手册 人 民 ...
