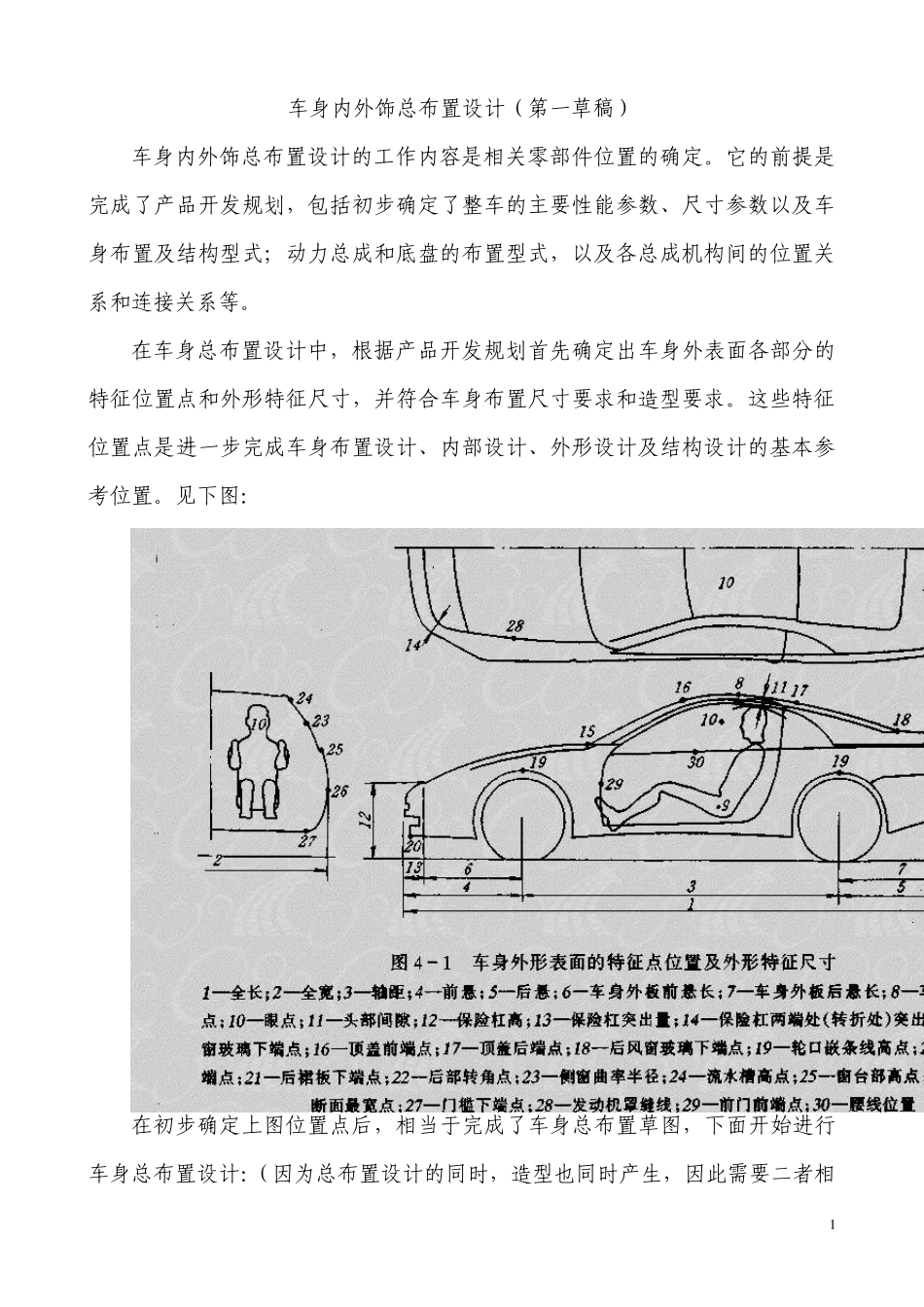

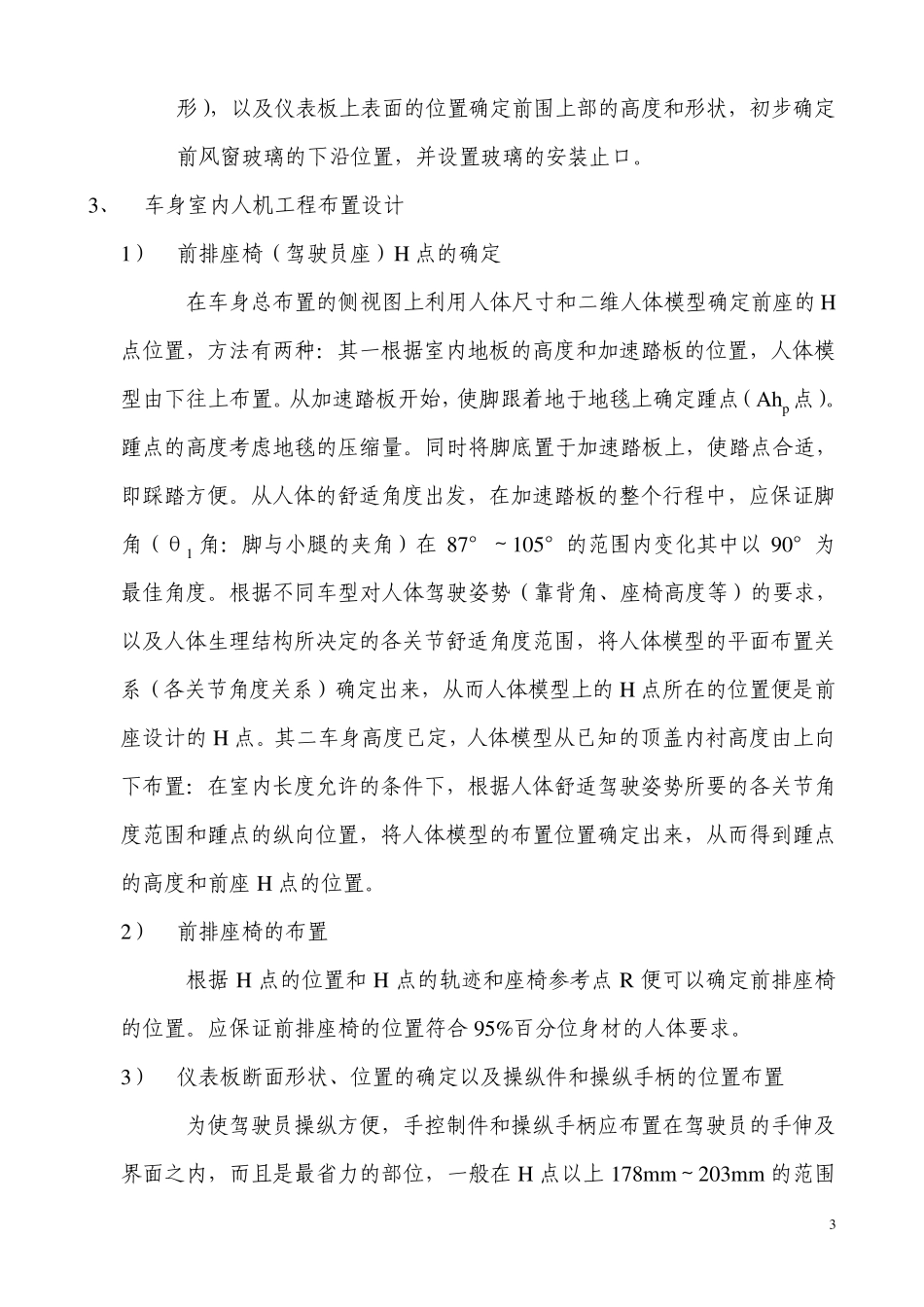

1 车身内外饰总布置设计（第一草稿） 车身内外饰总布置设计的工作内容是相关零部件位置的确定。它的前提是完成了产品开发规划，包括初步确定了整车的主要性能参数、尺寸参数以及车身布置及结构型式；动力总成和底盘的布置型式，以及各总成机构间的位置关系和连接关系等。 在车身总布置设计中，根据产品开发规划首先确定出车身外表面各部分的特征位置点和外形特征尺寸，并符合车身布置尺寸要求和造型要求。这些特征位置点是进一步完成车身布置设计、内部设计、外形设计及结构设计的基本参考位置。见下图： 在初步确定上图位置点后，相当于完成了车身总布置草图，下面开始进行车身总布置设计：（因为总布置设计的同时，造型也同时产生，因此需要二者相 2 互妥协配合） 1 、 轿车车身地板的布置 1 ） 确定前后轮罩的空间大小和形状：作前轮转向跳动图（一般取转向角为±2 5 °）和后轮跳动图，可以确定出前后轮罩的空间大小及形状，同时也确定了在翼子板上的轮罩开口形状，在符合此条件下应与车身的造型风格一致。车轮跳动的极限位置与悬架的结构形式、参数、以及橡胶缓冲限位块的允许压缩量有关。同时还要考虑车身侧倾时，车轮相对车身的横向摆动或偏转量对轮罩宽度的影响。 2 ） 地板布置：根据前后轮罩的位置和形状，最小离地间隙、发动机和传动系的布置形式、地板结构和门槛下沿线的高度初步确定地板的高度和布置形式。发动机安装高度、地板型式和高度的确定，应该保证发动机下部、地板下部个总成的离地间隙。 2 、 轿车车身前围的布置 1 ） 保证前围板与发动机后端之间有足够的间隙，以布置转向系统的机构，制东系统和离合器系统等的管路和附件，暖风系统的风道，并且考虑其维修的方便性。而在前围的室内一侧，则装有隔热隔声和隔振材料层，固定安装制动器、离合器和方向盘灯操作系统的支架，以及暖气设备等。前围下部采用倾斜面与地板连接，其倾斜位置一般与前轮轮罩面相切，在侧视图上为切于轮罩线的切线（约 4 5 °角）。这样有助于前排乘员的搁脚姿势和加速踏板的布置，另外可使地板前部的凸包减少，形状规整。 2 ） 在前围的组合机构中应合理设置进风风道，安装外部雨刮器等机构。根据发动机罩后端的高度（满足发动机舱的空间要求和发动机罩的外 3 形），以及仪表板上表面的位置确定前围上部的高度和形状，初步确定前风窗玻璃的下沿位置，并设置玻璃的安装止口。 3、 车身室内人机工程布置设计 1） 前排...
