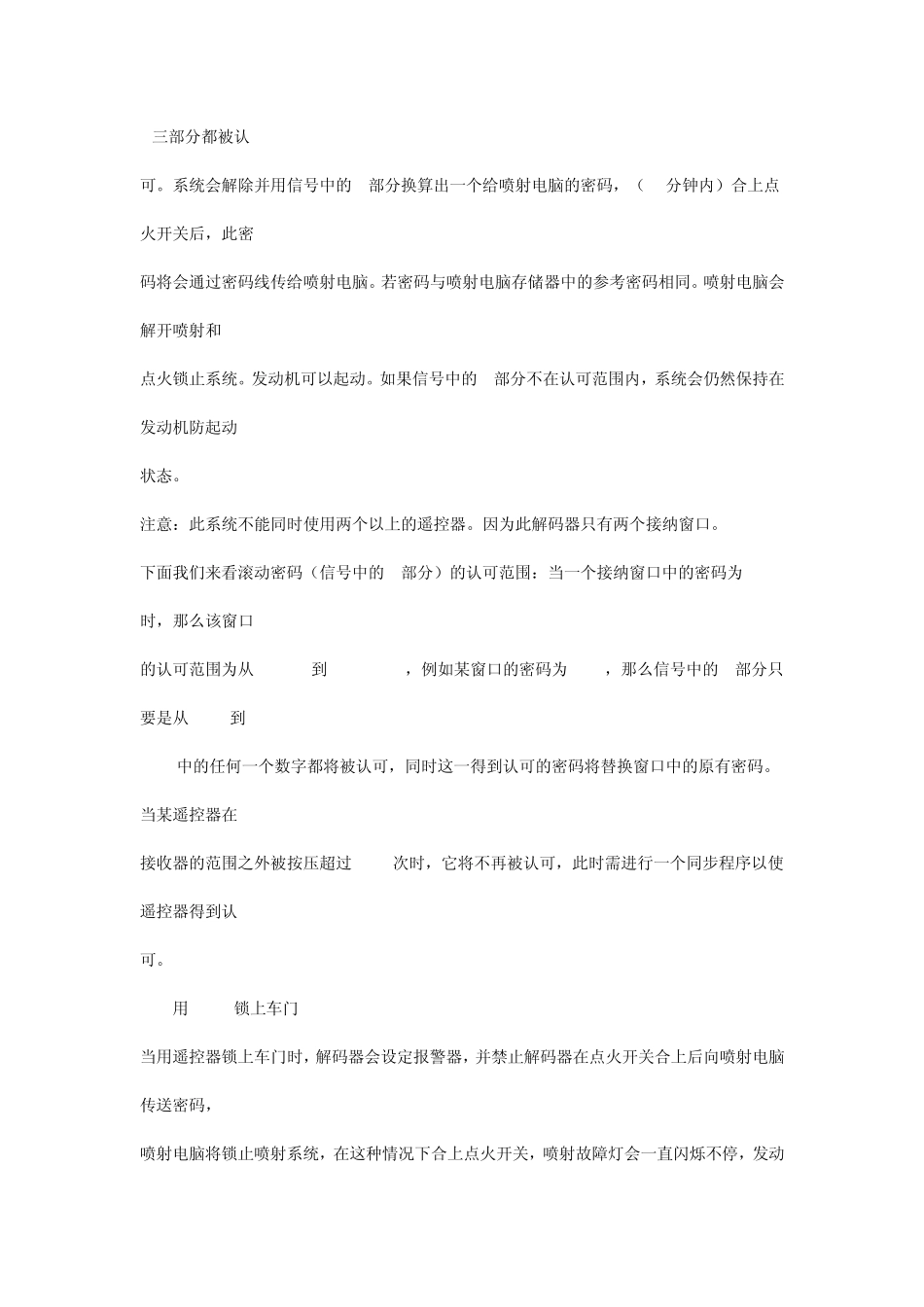

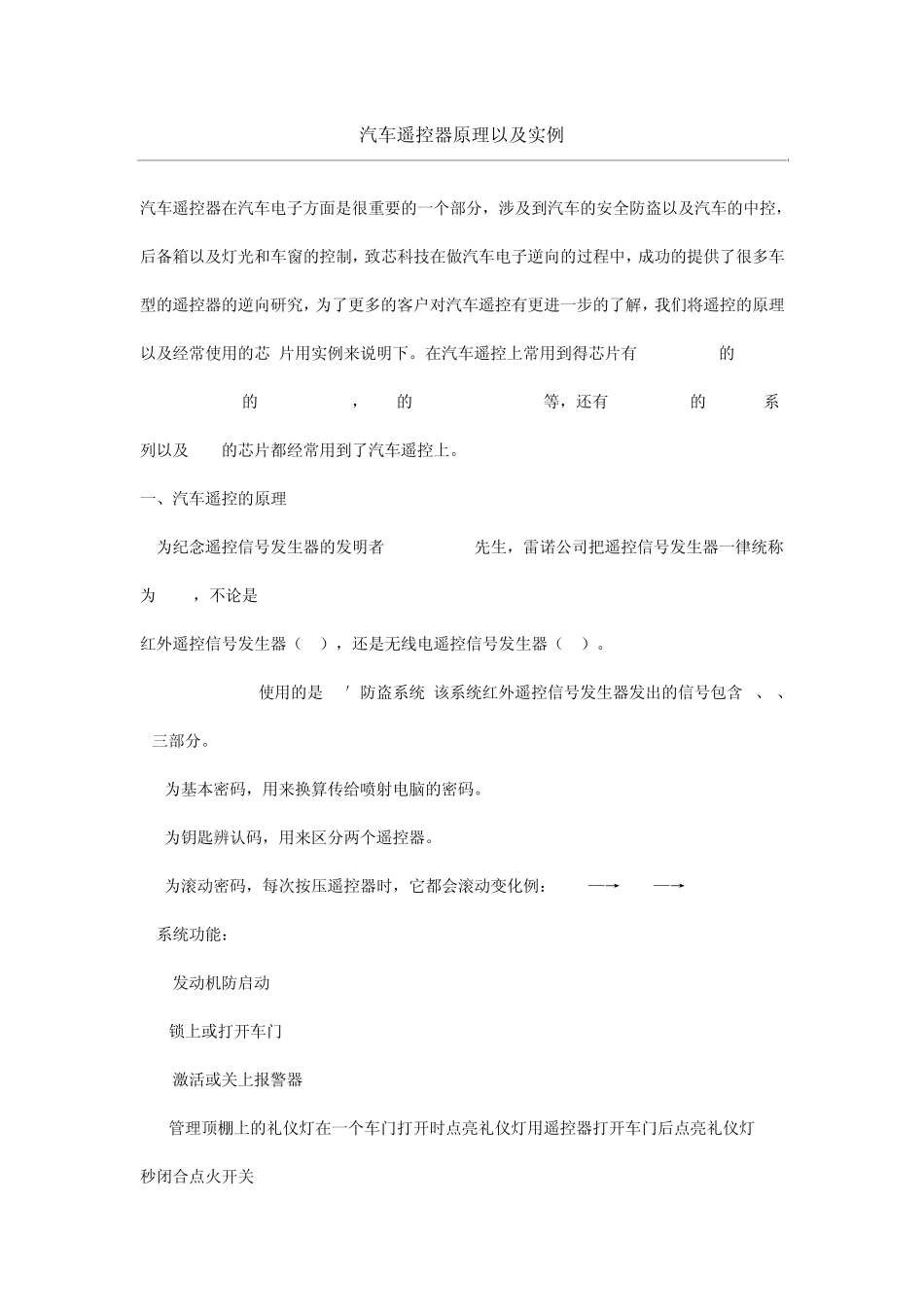

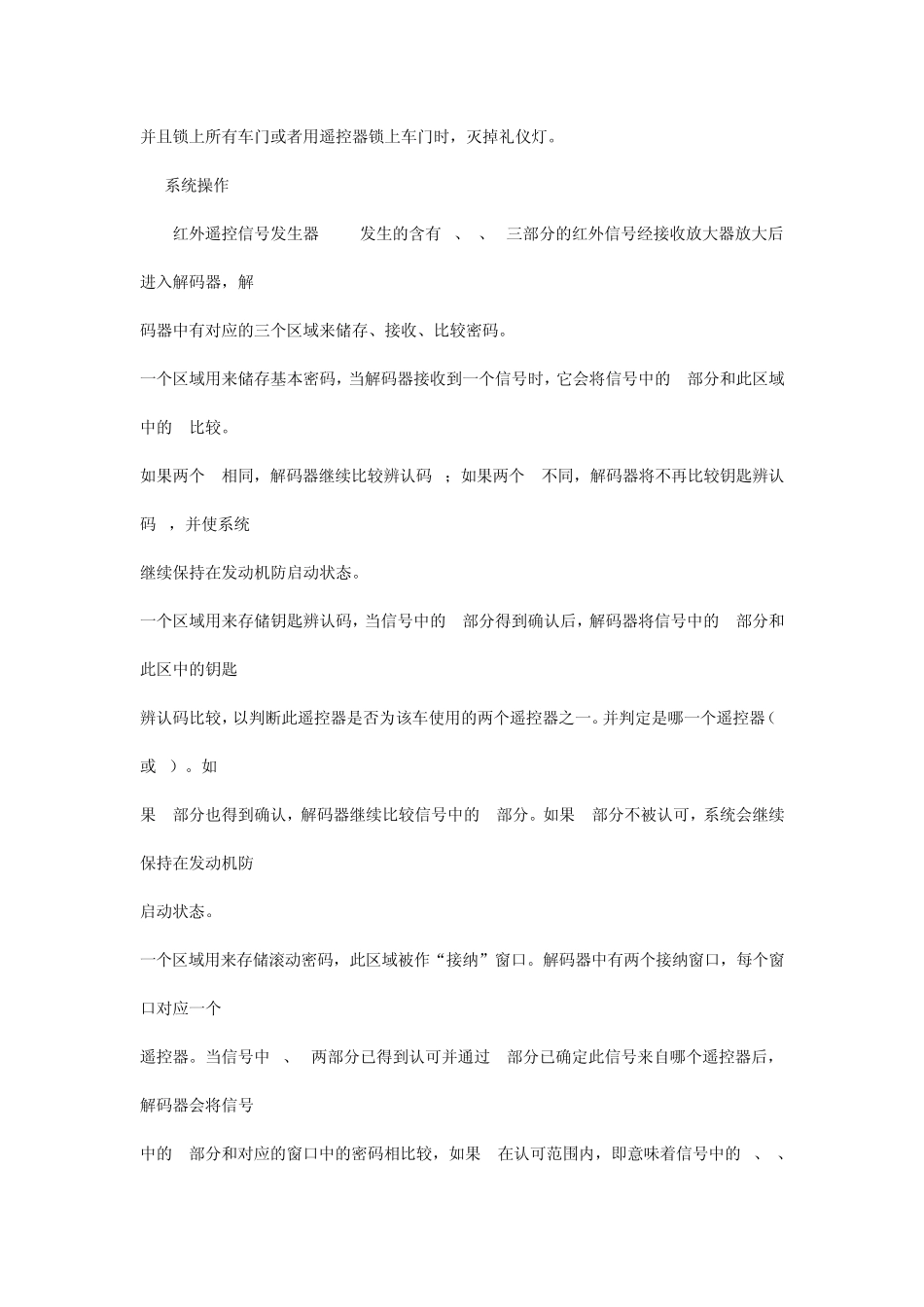

汽车遥控器原理以及实例 汽车遥控器在汽车电子方面是很重要的一个部分，涉及到汽车的安全防盗以及汽车的中控，后备箱以及灯光和车窗的控制，致芯科技在做汽车电子逆向的过程中，成功的提供了很多车型的遥控器的逆向研究，为了更多的客户对汽车遥控有更进一步的了解，我们将遥控的原理以及经常使用的芯 片用实例来说明下。在汽车遥控上常用到得芯片有 FREESCALE的MC9S08QG8 TI的 MSP430F2121，NXP的 PCF7961 PCF7936等，还有 MICROCHIP的 HCS300系列以及 NEC的芯片都经常用到了汽车遥控上。 一、汽车遥控的原理 为纪念遥控信号发生器的发明者 P.Lipchutz先生，雷诺公司把遥控信号发生器一律统称为 PLIP，不论是 红外遥控信号发生器（IR），还是无线电遥控信号发生器（RF）。 1. Espace(J637)使用的是 V1′防盗系统,该系统红外遥控信号发生器发出的信号包含 A、B、C三部分。 A. 为基本密码，用来换算传给喷射电脑的密码。 B. 为钥匙辨认码，用来区分两个遥控器。 C. 为滚动密码，每次按压遥控器时，它都会滚动变化例：1000—→1001—→1002 2 系统功能： 2.1 发动机防启动 2.2锁上或打开车门 2.3 激活或关上报警器 2.4管理顶棚上的礼仪灯在一个车门打开时点亮礼仪灯用遥控器打开车门后点亮礼仪灯 15秒闭合点火开关 并且锁上所有车门或者用遥控器锁上车门时，灭掉礼仪灯。 3. 系统操作 3.1 红外遥控信号发生器PLIP发生的含有A、B、B三部分的红外信号经接收放大器放大后进入解码器，解 码器中有对应的三个区域来储存、接收、比较密码。 一个区域用来储存基本密码，当解码器接收到一个信号时，它会将信号中的A部分和此区域中的A比较。 如果两个A相同，解码器继续比较辨认码B；如果两个A不同，解码器将不再比较钥匙辨认码B，并使系统 继续保持在发动机防启动状态。 一个区域用来存储钥匙辨认码，当信号中的A部分得到确认后，解码器将信号中的B部分和此区中的钥匙 辨认码比较，以判断此遥控器是否为该车使用的两个遥控器之一。并判定是哪一个遥控器（P或V）。如 果B部分也得到确认，解码器继续比较信号中的C部分。如果B部分不被认可，系统会继续保持在发动机防 启动状态。 一个区域用来存储滚动密码，此区域被作“接纳”窗口。解码器中有两个接纳窗口，每个窗口对应一个 遥控器。当信号中A、B两部分已得到认可并通过 B部分已确定此信号来自哪个遥控器后，解码器会将信号 中的C部分和对应的窗口中的密...
