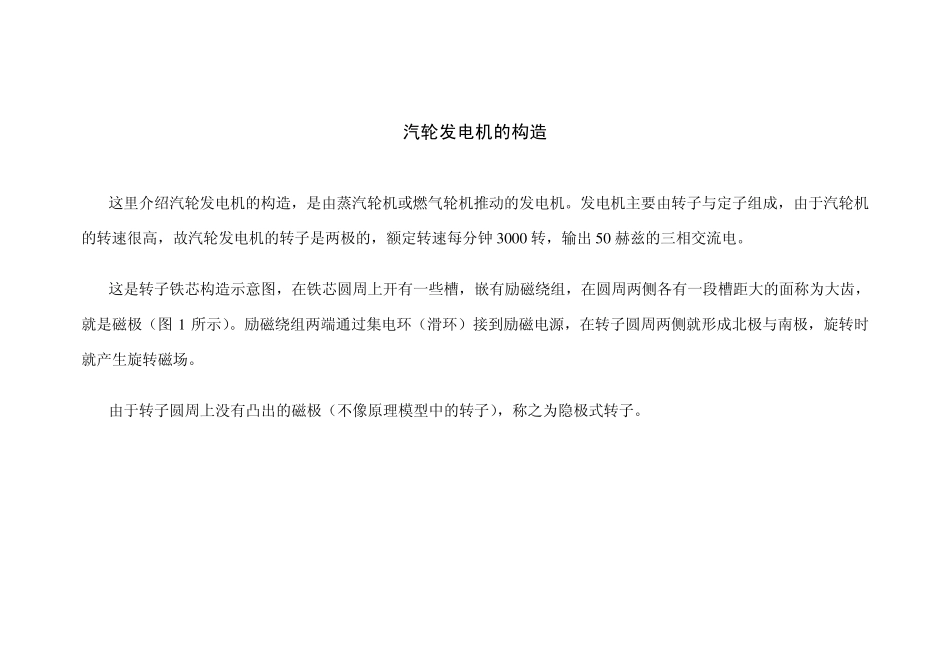

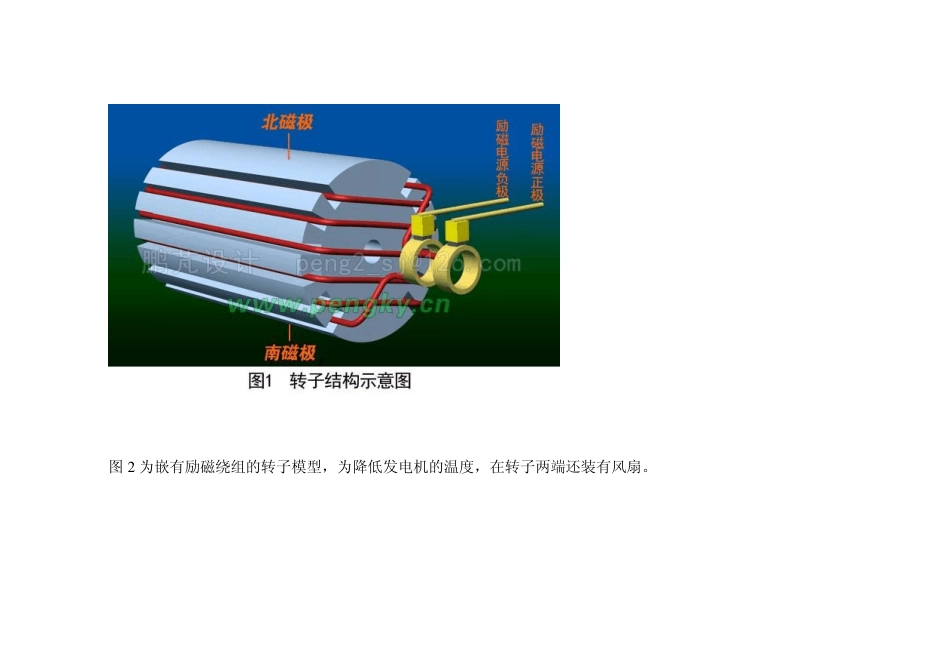

汽轮发电机的构造 这里介绍汽轮发电机的构造，是由蒸汽轮机或燃气轮机推动的发电机。发电机主要由转子与定子组成，由于汽轮机的转速很高，故汽轮发电机的转子是两极的，额定转速每分钟 3 0 0 0 转，输出 5 0 赫兹的三相交流电。 这是转子铁芯构造示意图，在铁芯圆周上开有一些槽，嵌有励磁绕组，在圆周两侧各有一段槽距大的面称为大齿，就是磁极（图 1 所示）。励磁绕组两端通过集电环（滑环）接到励磁电源，在转子圆周两侧就形成北极与南极，旋转时就产生旋转磁场。 由于转子圆周上没有凸出的磁极（不像原理模型中的转子），称之为隐极式转子。 图2 为嵌有励磁绕组的转子模型，为降低发电机的温度，在转子两端还装有风扇。 定子铁芯由导磁良好的硅钢片叠成，在铁芯内圆均匀分布着许多槽（图3 所示）。 在槽内嵌放定子的三相绕组。每相绕组由多个线圈组成，按一定规律对称排列。（图 4 所示）。使定子铁芯透明可看清绕组的分布（图 4 所示）。 转子插在定子内部，定子与转子的相对位置如图5 所示。 定子固定在发电机的机座（外壳）内，转子由机座两端的轴承支撑，可在定子内自由旋转。集电环在机壳外侧，和碳刷架一同装在隔音罩内。在发电机外壳下方有发电机出线盒，发出的三相交流电从这里引出（图 6 所示） 图7 是发电机外观图
