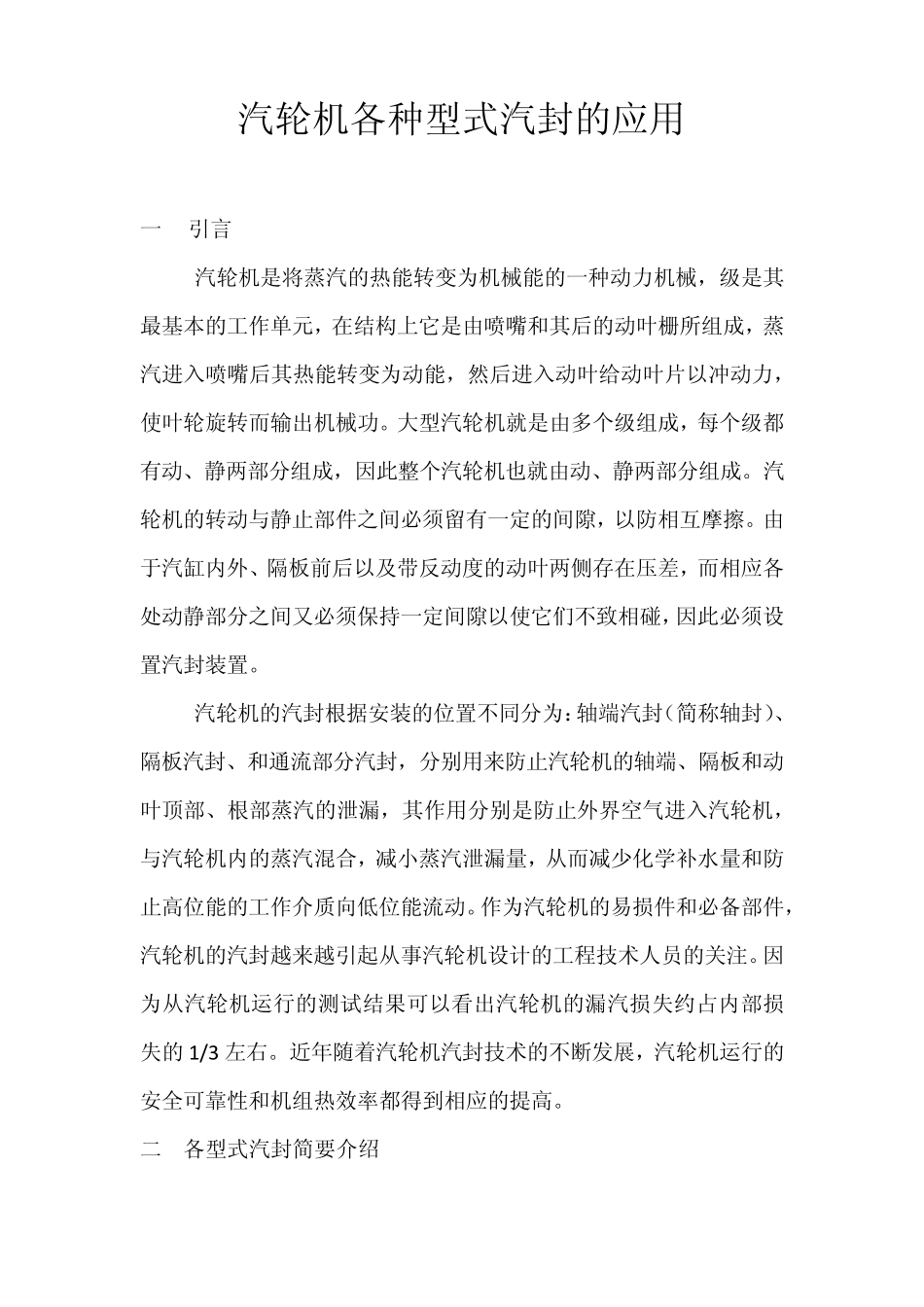

汽轮机各种型式汽封的应用_第1页
1/7
汽轮机各种型式汽封的应用_第2页
2/7

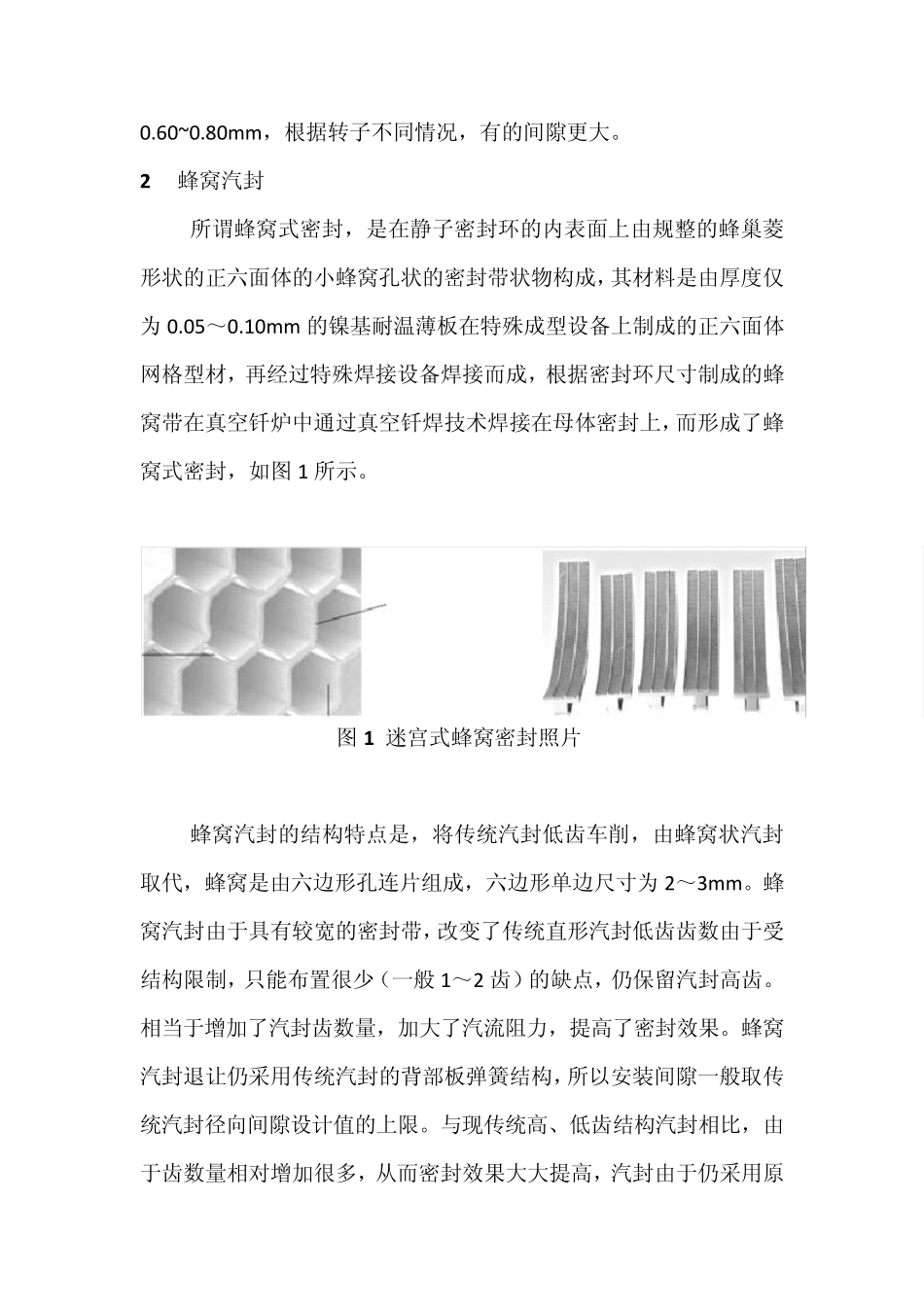

汽轮机各种型式汽封的应用_第3页
3/7
汽轮机各种型式汽封的应用 一 引言 汽轮机是将蒸汽的热能转变为机械能的一种动力机械,级是其最基本的工作单元,在结构上它是由喷嘴和其后的动叶栅所组成,蒸汽进入喷嘴后其热能转变为动能,然后进入动叶给动叶片以冲动力,使叶轮旋转而输出机械功。大型汽轮机就是由多个级组成,每个级都有动、静两部分组成,因此整个汽轮机也就由动、静两部分组成。汽轮机的转动与静止部件之间必须留有一定的间隙,以防相互摩擦。由于汽缸内外、隔板前后以及带反动度的动叶两侧存在压差,而相应各处动静部分之间又必须保持一定间隙以使它们不致相碰,因此必须设置汽封装置。 汽轮机的汽封根据安装的位置不同分为:轴端汽封(简称轴封)、隔板汽封、和通流部分汽封,分别用来防止汽轮机的轴端、隔板和动叶顶部、根部蒸汽的泄漏,其作用分别是防止外界空气进入汽轮机,与汽轮机内的蒸汽混合,减小蒸汽泄漏量,从而减少化学补水量和防止高位能的工作介质向低位能流动。作为汽轮机的易损件和必备部件,汽轮机的汽封越来越引起从事汽轮机设计的工程技术人员的关注。因为从汽轮机运行的测试结果可以看出汽轮机的漏汽损失约占内部损失的1/3 左右。近年随着汽轮机汽封技术的不断发展,汽轮机运行的安全可靠性和机组热效率都得到相应的提高。 二 各型式汽封简要介绍 1 传统汽封 目前被广泛应用于大、中、小型汽轮机的传统汽封主要为迷宫式汽封。迷宫式汽封中根据断面的形状不同常用的有枞树型汽封和梳齿式汽封。其中梳齿式汽封因其汽封成本低、结构简单、安全可靠且易于安装而被广泛应用。梳齿式迷宫汽封的密封机理是在汽封环的内圆及汽封套筒(高温部分为转子大轴)的外圆上车有许多相互配合的梳齿及凹凸肩,组成微小的环形间隙(称汽封间隙)及蒸汽膨胀室,以阻止蒸汽的泄漏。汽封环时借助外圆上两凸肩安装在轴封套(隔板)内圆车出的 T 型槽道内。每道汽封环分成六个弧块(称为汽封块),每个汽封块与轴封套(隔板)之间装有两片弹簧片,使汽封块呈弹性压向中心,从而保持动静部分的最小间隙。 传统梳齿式迷宫汽封安装好后,汽封间隙在无碰摩情况下运行中就始终保持不变。在正常安装后,如果汽封间隙过大,就会引起蒸汽的泄漏增加,导致汽轮机组热效率的降低;如果汽封间隙设置得太小,机组开、停机过程过临界转速时转子可能发生较大振动,就会导致汽封齿与转子发生擦碰。虽然当汽封块与转子发生摩擦时,汽封块背面弹簧片能使汽封块向外退让,减小摩擦压力...
