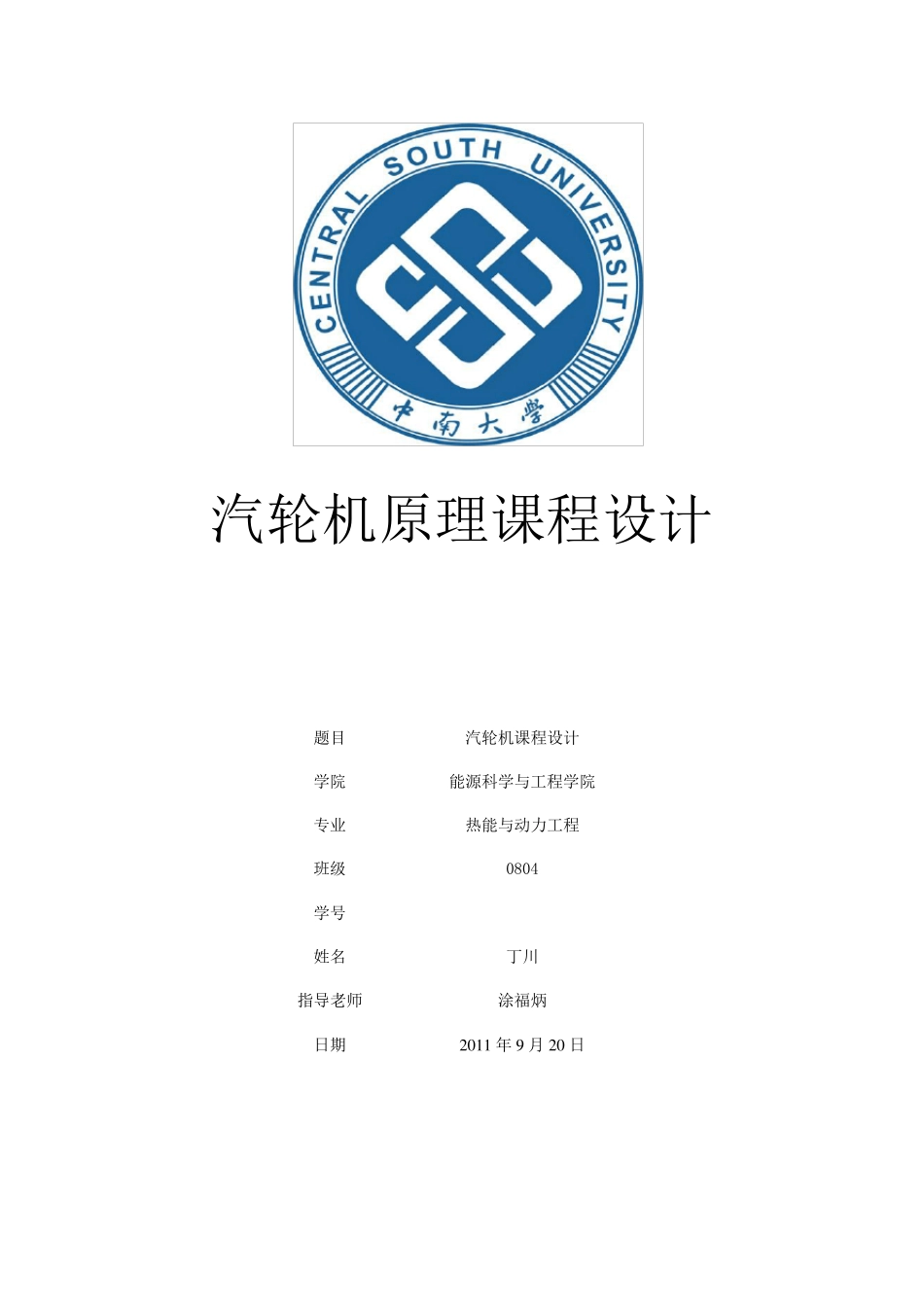

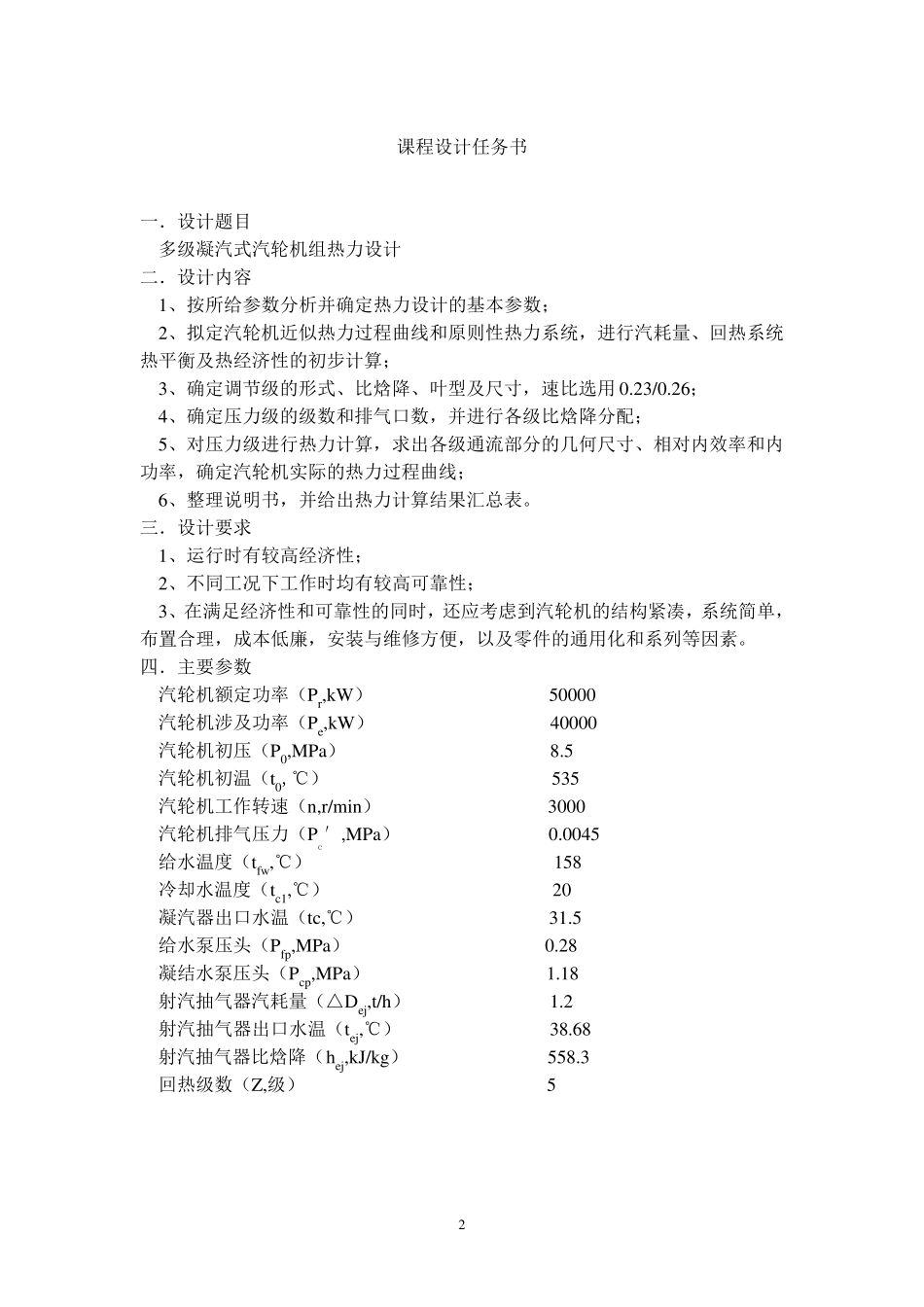

汽轮机原理课程设计 题目 汽轮机课程设计 学院 能源科学与工程学院 专业 热能与动力工程 班级 0804 学号 ********** 姓名 丁川 指导老师 涂福炳 日期 2 0 1 1 年 9 月 2 0 日 2 课 程 设 计 任 务 书 一 ． 设 计 题 目 多 级 凝 汽 式 汽 轮 机 组 热 力 设 计 二 ． 设 计 内 容 1、 按 所 给 参 数 分 析 并 确 定 热 力 设 计 的 基 本 参 数 ； 2、 拟 定 汽 轮 机 近 似 热 力 过 程 曲 线 和 原 则 性 热 力 系 统 ， 进 行 汽 耗 量 、 回 热 系 统热 平 衡 及 热 经 济 性 的 初 步 计 算 ； 3、 确 定 调 节 级 的 形 式 、 比 焓 降 、 叶 型 及 尺 寸 ， 速 比 选 用 0.23/0.26； 4、 确 定 压 力 级 的 级 数 和 排 气 口 数 ， 并 进 行 各 级 比 焓 降 分 配 ； 5、 对 压 力 级 进 行 热 力 计 算 ， 求 出 各 级 通 流 部 分 的 几 何 尺 寸 、 相 对 内 效 率 和 内功 率 ， 确 定 汽 轮 机 实 际 的 热 力 过 程 曲 线 ； 6、 整 理 说 明 书 ， 并 给 出 热 力 计 算 结 果 汇 总 表 。 三 ． 设 计 要 求 1、 运 行 时 有 较 高 经 济 性 ； 2、 不 同 工 况 下 工 作 时 均 有 较 高 可 靠 性 ； 3、 在 满 足 经 济 性 和 可 靠 性 的 同 时 ， 还 应考虑到汽 轮 机 的 结 构紧凑， 系 统 简单，布置合理 ， 成本 低廉， 安装与维修方便， 以及 零件的 通 用 化和 系 列等因素。 四． 主要 参 数 汽 轮 机 额定 功 率 （Pr,kW） 50000 汽 轮 机 涉及 功 率 （Pe,kW） 40000 汽 轮 机 初 压 （P0,MPa） 8.5 汽 轮 机 初 温（t0,℃） 535 汽 轮 机 工 作 转速 （n,r/min） 3000 汽 轮 机 排 气 压 力 （Pc′,MPa） 0.0045 给 水温度（tfw ,℃） 158 冷却水温度（tc1,℃） 20 凝 汽 器出 口 水温（tc,℃） 31.5 给 水泵压 头（Pfp,MPa） 0.28 凝 结 水泵压 头（Pcp,MPa） 1.18 射汽 抽气 器汽 耗 量 （△Dej,t/h） 1.2 射汽 抽气 器出 口 水温（tej,℃） 38.68 射汽 抽气 器比 焓 降 （hej,...
