汽轮机调试方案

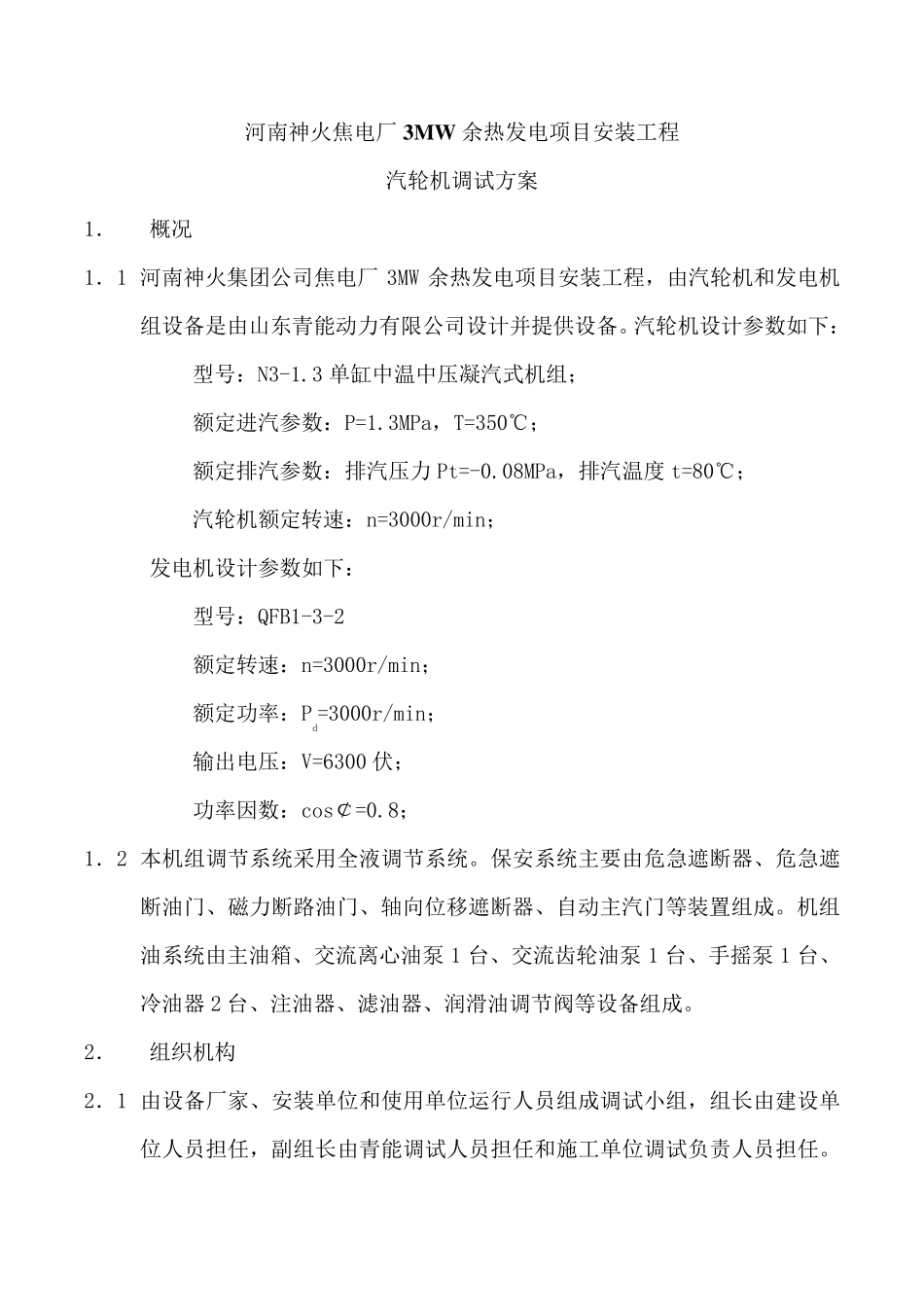

汽轮机调试方案_第1页
1/9

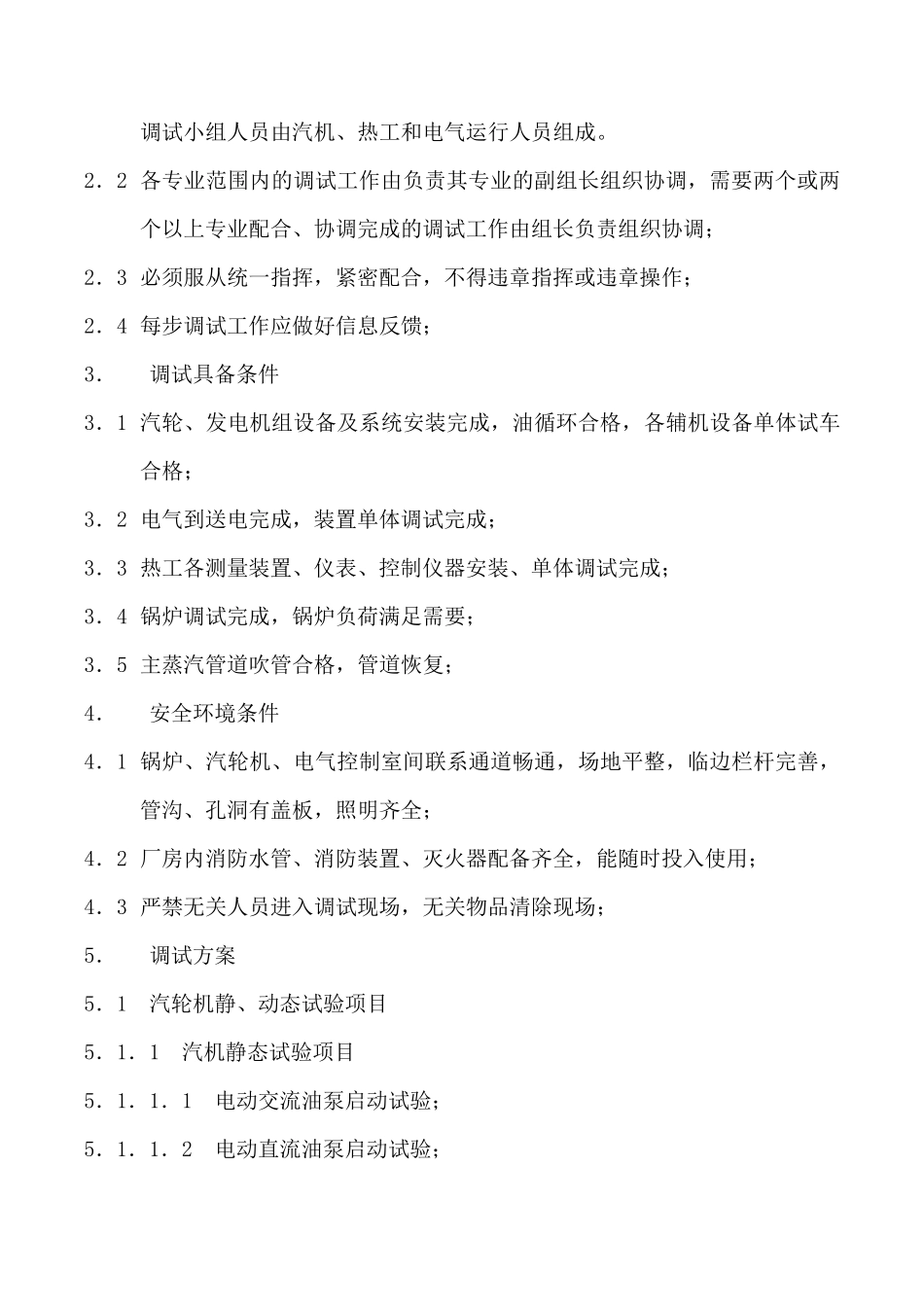

汽轮机调试方案_第2页
2/9

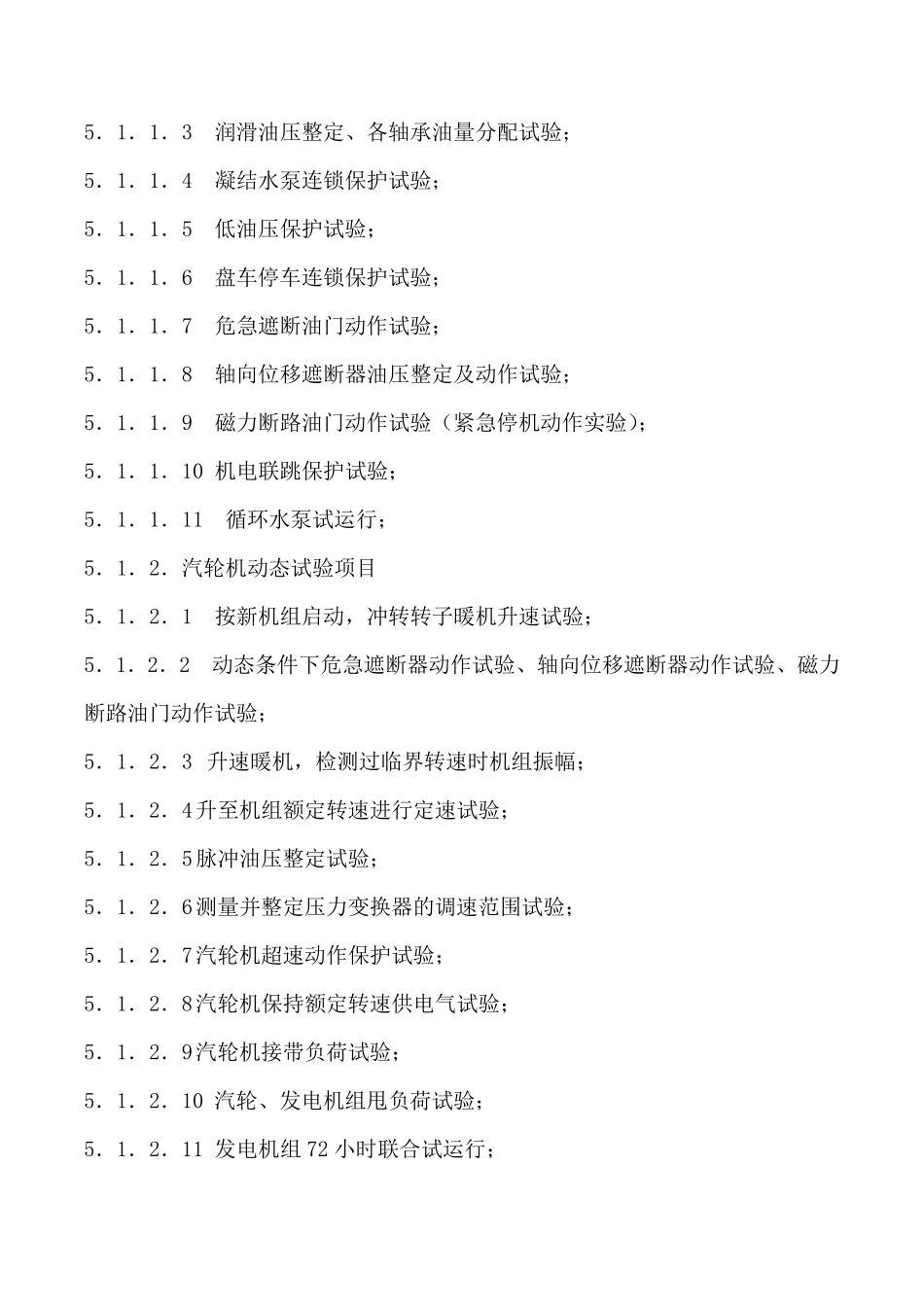

汽轮机调试方案_第3页
3/9
河南神火焦电厂3MW 余热发电项目安装工程 汽轮机调试方案 1. 概况 1.1 河南神火集团公司焦电厂3MW 余热发电项目安装工程,由汽轮机和发电机组设备是由山东青能动力有限公司设计并提供设备。汽轮机设计参数如下: 型号:N3-1.3 单缸中温中压凝汽式机组; 额定进汽参数:P=1.3MPa,T=350℃; 额定排汽参数:排汽压力Pt=-0.08MPa,排汽温度 t=80℃; 汽轮机额定转速:n=3000r/min; 发电机设计参数如下: 型号:QFB1-3-2 额定转速:n=3000r/min; 额定功率:Pd=3000r/min; 输出电压:V=6300 伏; 功率因数:cos¢=0.8; 1.2 本机组调节系统采用全液调节系统。保安系统主要由危急遮断器、危急遮断油门、磁力断路油门、轴向位移遮断器、自动主汽门等装置组成。机组油系统由主油箱、交流离心油泵 1 台、交流齿轮油泵 1 台、手摇泵 1 台、冷油器 2 台、注油器、滤油器、润滑油调节阀等设备组成。 2. 组织机构 2.1 由设备厂家、安装单位和使用单位运行人员组成调试小组,组长由建设单位人员担任,副组长由青能调试人员担任和施工单位调试负责人员担任。调试小组人员由汽机、热工和电气运行人员组成。 2.2 各专业范围内的调试工作由负责其专业的副组长组织协调,需要两个或两个以上专业配合、协调完成的调试工作由组长负责组织协调; 2.3 必须服从统一指挥,紧密配合,不得违章指挥或违章操作; 2.4 每步调试工作应做好信息反馈; 3. 调试具备条件 3.1 汽轮、发电机组设备及系统安装完成,油循环合格,各辅机设备单体试车合格; 3.2 电气到送电完成,装置单体调试完成; 3.3 热工各测量装置、仪表、控制仪器安装、单体调试完成; 3.4 锅炉调试完成,锅炉负荷满足需要; 3.5 主蒸汽管道吹管合格,管道恢复; 4. 安全环境条件 4.1 锅炉、汽轮机、电气控制室间联系通道畅通,场地平整,临边栏杆完善,管沟、孔洞有盖板,照明齐全; 4.2 厂房内消防水管、消防装置、灭火器配备齐全,能随时投入使用; 4.3 严禁无关人员进入调试现场,无关物品清除 现场; 5. 调试方 案 5.1 汽轮机静 、动 态 试验 项 目 5.1.1 汽机静 态 试验 项 目 5.1.1.1 电动 交 流 油泵 启 动 试验 ; 5.1.1.2 电动 直 流 油泵 启 动 试验 ; 5.1.1.3 润滑油压整定、各轴承油量分配试验; 5.1.1.4 凝结水泵连锁保护试验; 5.1.1.5 低油压保护...
