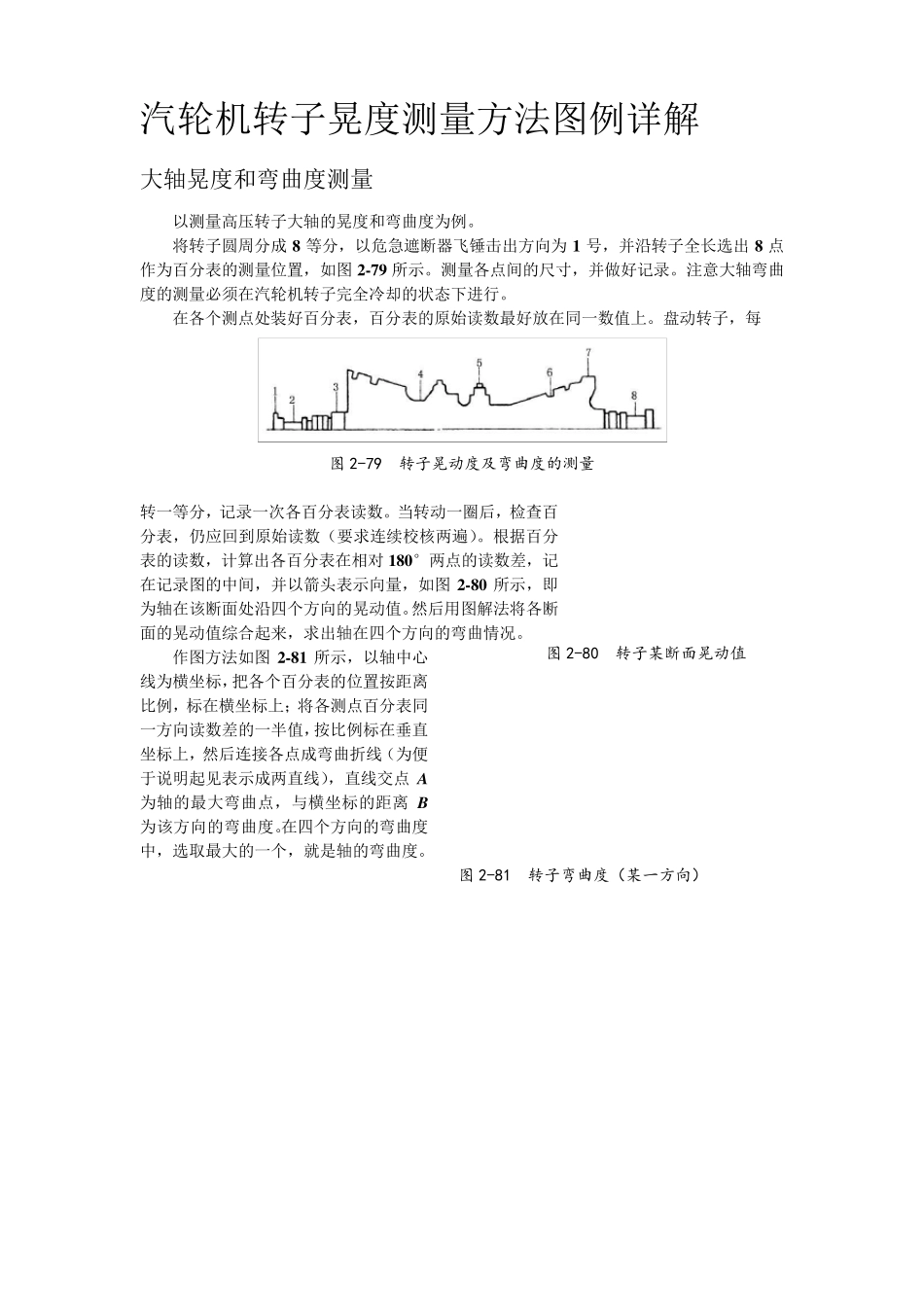

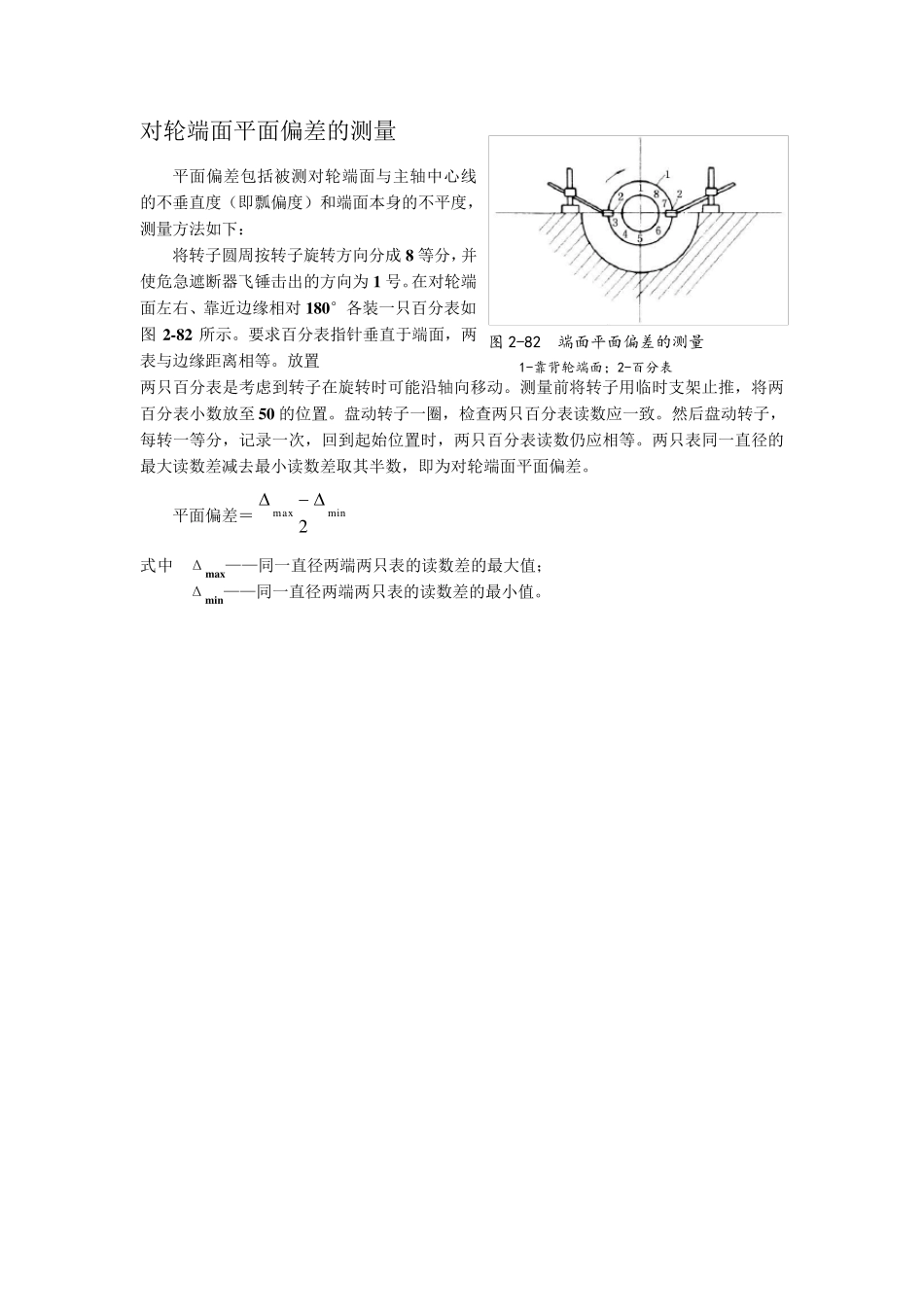

汽轮机转子晃度测量方法图例详解 大轴晃度和弯曲度测量 以测量高压转子大轴的晃度和弯曲度为例。 将转子圆周分成8 等分，以危急遮断器飞锤击出方向为1 号，并沿转子全长选出8 点作为百分表的测量位置，如图2 -7 9 所示。测量各点间的尺寸，并做好记录。注意大轴弯曲度的测量必须在汽轮机转子完全冷却的状态下进行。 在各个测点处装好百分表，百分表的原始读数最好放在同一数值上。盘动转子，每 图2-79 转子晃动度及弯曲度的测量 转一等分，记录一次各百分表读数。当转动一圈后，检查百分表，仍应回到原始读数（要求连续校核两遍）。根据百分表的读数，计算出各百分表在相对1 8 0 °两点的读数差，记在记录图的中间，并以箭头表示向量，如图2 -8 0 所示，即为轴在该断面处沿四个方向的晃动值。然后用图解法将各断面的晃动值综合起来，求出轴在四个方向的弯曲情况。 作图方法如图2 -8 1 所示，以轴中心线为横坐标，把各个百分表的位置按距离比例，标在横坐标上；将各测点百分表同一方向读数差的一半值，按比例标在垂直坐标上，然后连接各点成弯曲折线（为便于说明起见表示成两直线），直线交点A为轴的最大弯曲点，与横坐标的距离 B为该方向的弯曲度。在四个方向的弯曲度中，选取最大的一个，就是轴的弯曲度。 图2-81 转子弯曲度（某一方向） 图2-80 转子某断面晃动值 对轮端面平面偏差的测量 平面偏差包括被测对轮端面与主轴中心线的不垂直度（即瓢偏度）和端面本身的不平度，测量方法如下： 将转子圆周按转子旋转方向分成8 等分，并使危急遮断器飞锤击出的方向为1 号。在对轮端面左右、靠近边缘相对180°各装一只百分表如图 2-82 所示。要求百分表指针垂直于端面，两表与边缘距离相等。放置 两只百分表是考虑到转子在旋转时可能沿轴向移动。测量前将转子用临时支架止推，将两百分表小数放至 50 的位置。盘动转子一圈，检查两只百分表读数应一致。然后盘动转子，每转一等分，记录一次，回到起始位置时，两只百分表读数仍应相等。两只表同一直径的最大读数差减去最小读数差取其半数，即为对轮端面平面偏差。 平面偏差＝2minmax 式中 Δmax——同一直径两端两只表的读数差的最大值； Δmin——同一直径两端两只表的读数差的最小值。 图2-82 端面平面偏差的测量 1-靠背轮端面；2-百分表 轴颈锥度和椭圆度的测量 轴颈锥度的测量方法是：先将转子全圆周分成8 等份，并使危急遮断器飞锤击出的方向为...
