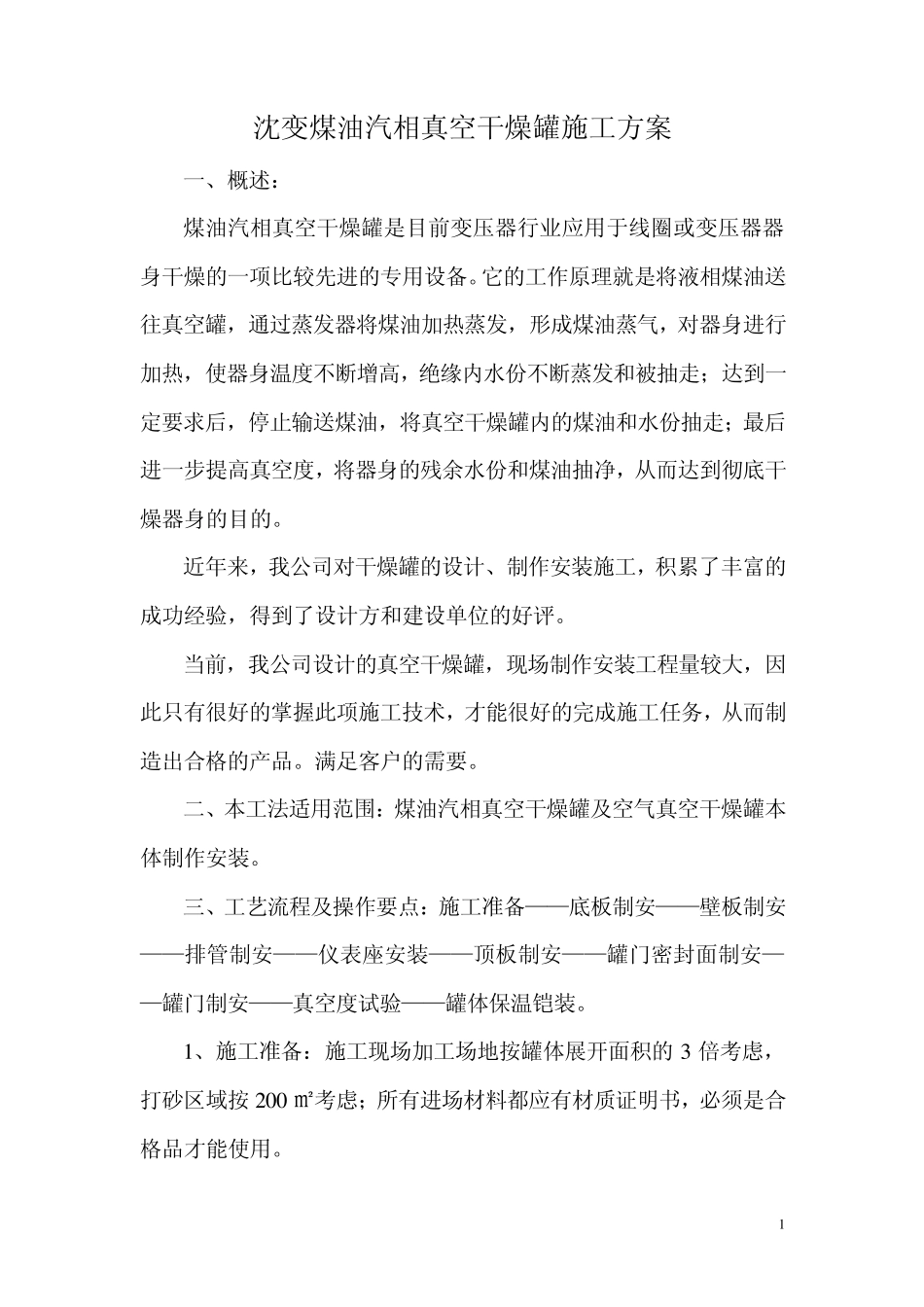

1 沈变煤油汽相真空干燥罐施工方案 一、概述： 煤油汽相真空干燥罐是目前变压器行业应用于线圈或变压器器身干燥的一项比较先进的专用设备。它的工作原理就是将液相煤油送往真空罐，通过蒸发器将煤油加热蒸发，形成煤油蒸气，对器身进行加热，使器身温度不断增高，绝缘内水份不断蒸发和被抽走；达到一定要求后，停止输送煤油，将真空干燥罐内的煤油和水份抽走；最后进一步提高真空度，将器身的残余水份和煤油抽净，从而达到彻底干燥器身的目的。 近年来，我公司对干燥罐的设计、制作安装施工，积累了丰富的成功经验，得到了设计方和建设单位的好评。 当前，我公司设计的真空干燥罐，现场制作安装工程量较大，因此只有很好的掌握此项施工技术，才能很好的完成施工任务，从而制造出合格的产品。满足客户的需要。 二、本工法适用范围：煤油汽相真空干燥罐及空气真空干燥罐本体制作安装。 三、工艺流程及操作要点：施工准备——底板制安——壁板制安——排管制安——仪表座安装——顶板制安——罐门密封面制安——罐门制安——真空度试验——罐体保温铠装。 1 、施工准备：施工现场加工场地按罐体展开面积的 3 倍考虑，打砂区域按 2 0 0 ㎡考虑；所有进场材料都应有材质证明书，必须是合格品才能使用。 2 2、底板制作：底板制安要在较平的场地进行，组对平台用水准仪检测,以达到图纸要求。 步骤a：下料，组对。组对时，应采用吊车或导链吊起，用水平尺、吊线砣检测其垂直度。 按照该部平板面积下好板料，下料时要注意打好坡口，为了保证设备质量，并缝错开，不允许有十字缝出线，为了避免平板变形，并接时要先进行定位点焊，不能连续焊接，并接后按图纸要求尺寸，进行气割直边工序，不规整处要用手砂轮磨好。 步骤b：上工字钢 ①进行该步工序时，首先要放线，定好工字钢的位置，在工字钢的位置，接缝处，要连续焊接，焊接长度两边分别长出工字钢宽度的20mm。 ②装横向工字钢梁：按图纸要求放置好工字钢，点焊定位，同时校正好横方向钢板的变形。 ③装纵向工字钢：横向的整板工字钢装好后，开始装纵向工字钢，同样要点焊，定位。要求必须与横梁插入焊接。如果场地没有制作平台，在安装点焊纵向工字钢时，一定要有纵向校平整的措施，保证板面平整，保证平整度。 ④全部校平后，开始固定焊接，各梁与筋板均要断续角焊接，要求焊接150mm，断续150mm，焊缝要平直，焊肉饱满，不得虚焊。 ⑤板面焊接：该步工序是真空气密性焊接，每道...
